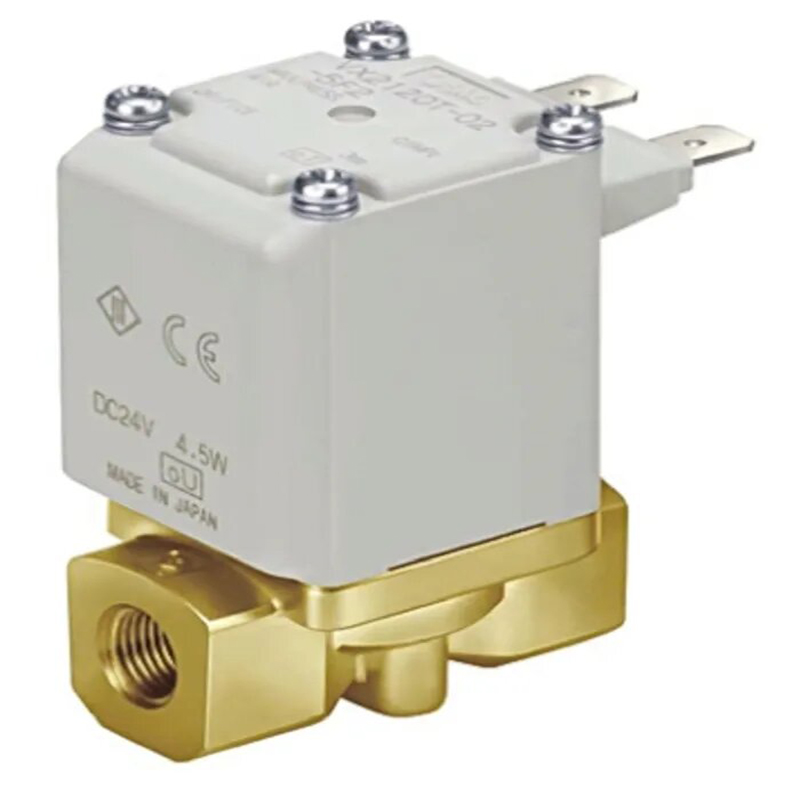

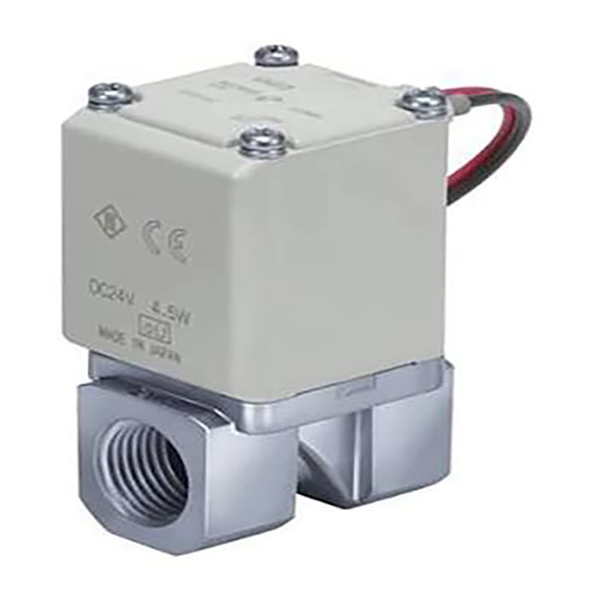

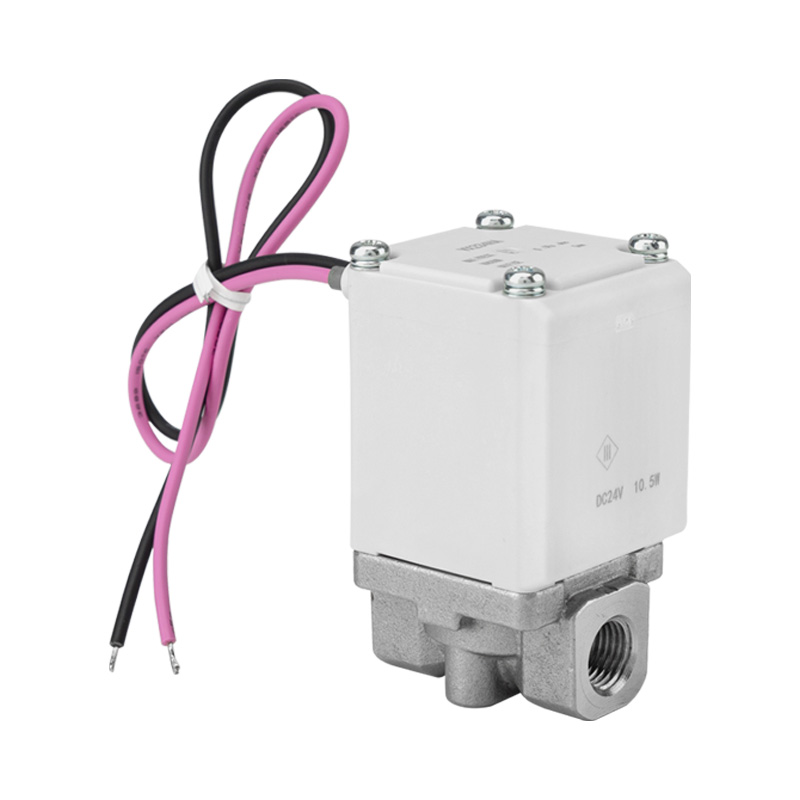

Neposredno delujoči 2/2-potni elektromagnetni ventil serije VX23

Znamka:SOLH proizvajalca Richge Technology

1. Pozicioniranje izdelka

     Serija SOLH VX23 je neposredno delujoč 2/2-smerni elektromagnetni ventil z združljivostjo z več mediji, zagonom brez tlaka in kompaktno zmogljivostjo z visokim pretokom. Nadzoruje vklop in izklop tokokrogov zraka, vode, olja, srednjega vakuuma in tople vode. Kot univerzalni visokofrekvenčni preklopni ventil se široko uporablja v kompaktnih zankah za pihanje zraka, hlajenje, mazanje in srednji vakuum.

2. Glavne ključne lastnosti

--Direktno delujoča zasnova z zagonom brez tlaka

     Minimalni delovni tlak ni potreben. Stabilno odpiranje in zapiranje v celotnem območju tlaka 0–1,0 MPa, zanesljivo za delovne pogoje pod vakuumom, nizkim tlakom in brez diferenčnega tlaka.

-- Univerzalna združljivost več medijev

     Brezhibno deluje s stisnjenim zrakom, vodo iz pipe, hidravličnim oljem, srednjim vakuumom in toplo vodo. En ventil pokriva več aplikacij tekočine za zmanjšanje vrst izbire modelov in stroškov zalog.

-- Kompakten lahek z izboljšano zmogljivostjo pretoka

     Manjša velikost in lažja teža od enakovrednih standardnih ventilov, s povečanim pretokom za približno 20 %. Zavzema minimalen prostor za namestitev, idealen za gosto postavitev in modularno integrirano opremo.

-- Nizka raven hrupa in struktura proti sprijemanju

     Vgrajen blažilnik in zasnova zračnosti oslabi udarni hrup gibanja železnega jedra. Težko se oprijemajo tekočine z visoko viskoznostjo, kar zagotavlja stabilen odziv na izklop za dolgotrajno delovanje.

-- IP65 visoka zaščita in dolga življenjska doba

     Struktura ohišja, odporna na prah in brizganje IP65. Izolacija tuljave razreda B / razreda H neobvezna, stabilna pri neprekinjenem dolgotrajnem napajanju s podaljšano življenjsko dobo.

-- Enostavna podpora za napeljavo cevi in ​​razdelilnika

     Združljivo s hitrimi priključki za cevi. Podpira neodvisno posamezno montažo in razdelilni sklop, kar poenostavlja ožičenje in cevi za izboljšanje učinkovitosti vzdrževanja.

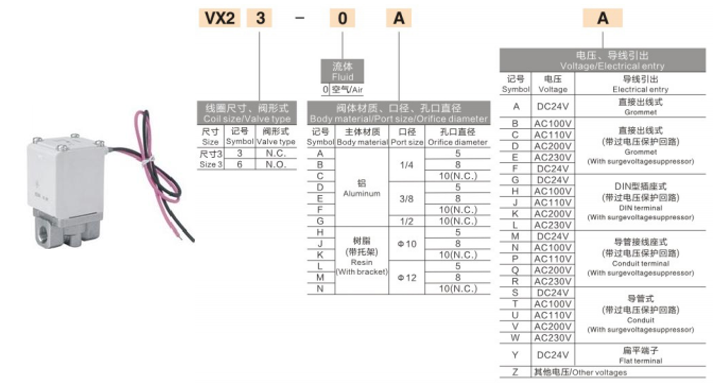

3. Popolne tehnične specifikacije

     --Vrsta vezja: 2/2 smer, neposredno delovanje

     --Standardna funkcija: normalno zaprt NC (zaprt, ko je napajanje izklopljeno, odprto, ko je pod napetostjo)

     --Uporabne tekočine: zrak, voda, olje, srednji vakuum, topla voda

     --Razpon delovnega tlaka: 0–1,0 MPa

     --Dokazni tlak: 1,5 MPa

     --Ambient & Medium Temperature: -20 ℃ ~ +60 ℃ (tuljava razreda H podpira višje temperature)

     --Tesnilni material: NBR, FKM neobvezno

     --Material ohišja ventila: aluminijeva zlitina, medenina C37, nerjaveče jeklo SUS, inženirska smola

     --Velikosti vrat: 1/4", 3/8", 1/2"

     --Izbirne napetosti tuljave: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     --Poraba energije: različica DC pribl. 10,5 W

     --Stopnja zaščite: IP65

     --Način namestitve: enojna samostojna montaža/montaža na razdelilnik4. Tipični scenariji uporabe· Avtomatizirana vezja opreme: pihanje zraka, curek tekočine, nadzor hlajenja in mazanja

     --Priprava vode, čistilni stroji in nadzor vklopa in izklopa cevovoda za majhne tekočine

     --Vakuumska adsorpcija, vakuumski prekinitveni in srednji vakuumski sistemi

     --Mini nadzor tekočine za embalažo, elektroniko, tiskanje in stroje za predelavo hrane

     --Splošni delovni pogoji, ki zahtevajo zagon brez tlaka, združljivost z več mediji, kompakten oris in vzdržljivo delovanje

Povzetek v enem stavku

     Neposredno delujoči 2/2-smerni elektromagnetni ventil SOLH VX23 ima zagon brez tlaka, univerzalno večmedijsko prilagoditev, kompaktno zasnovo z visokim pretokom, zaščito IP65 in možnost namestitve na razdelilnik, ki deluje kot stroškovno učinkovit splošni ventil za majhne tekočinske vklopno-izklopne krmilne sisteme.
