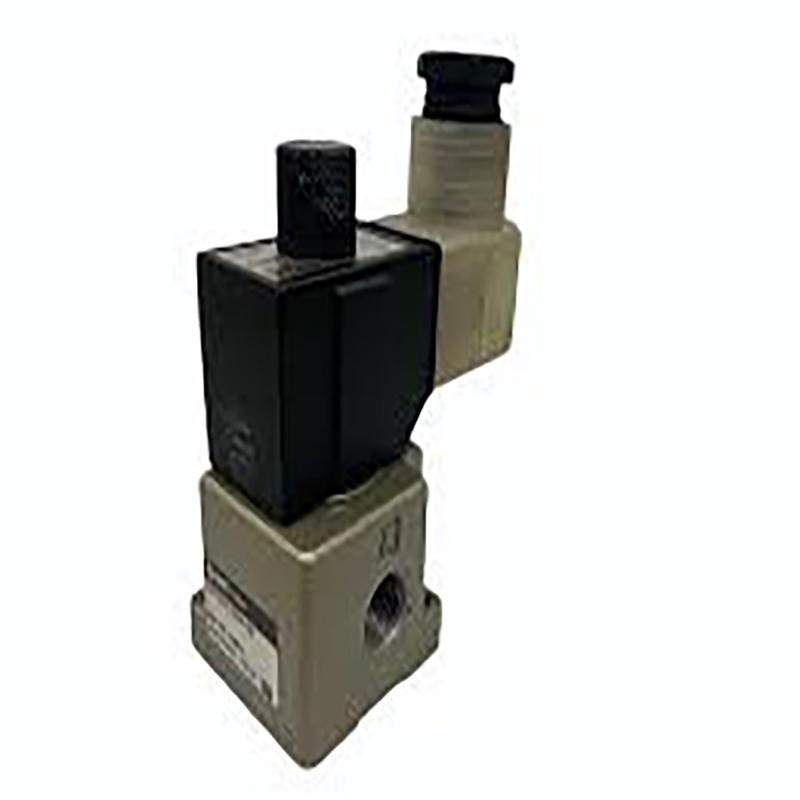

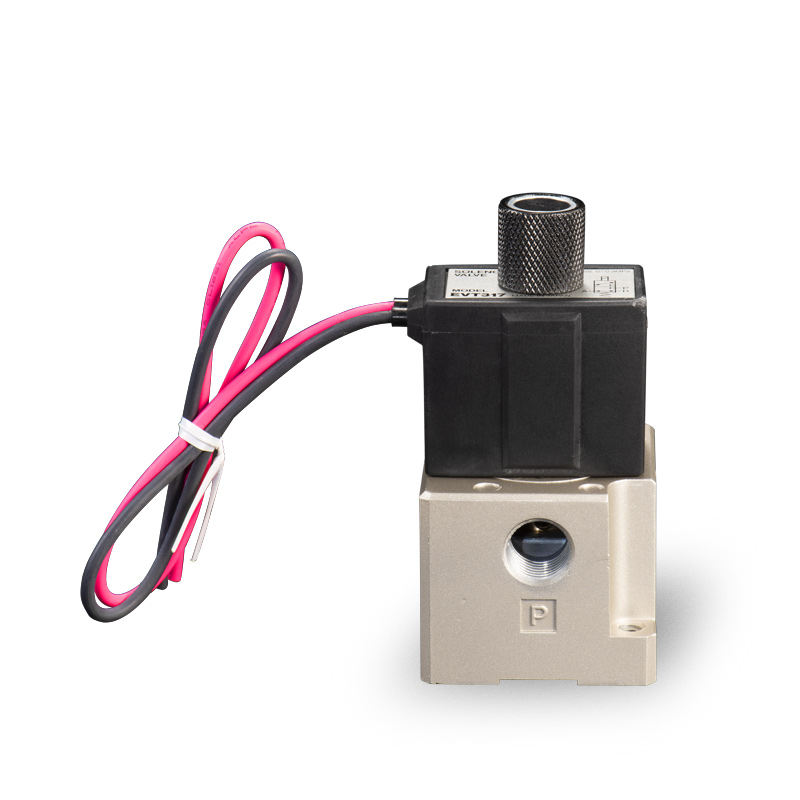

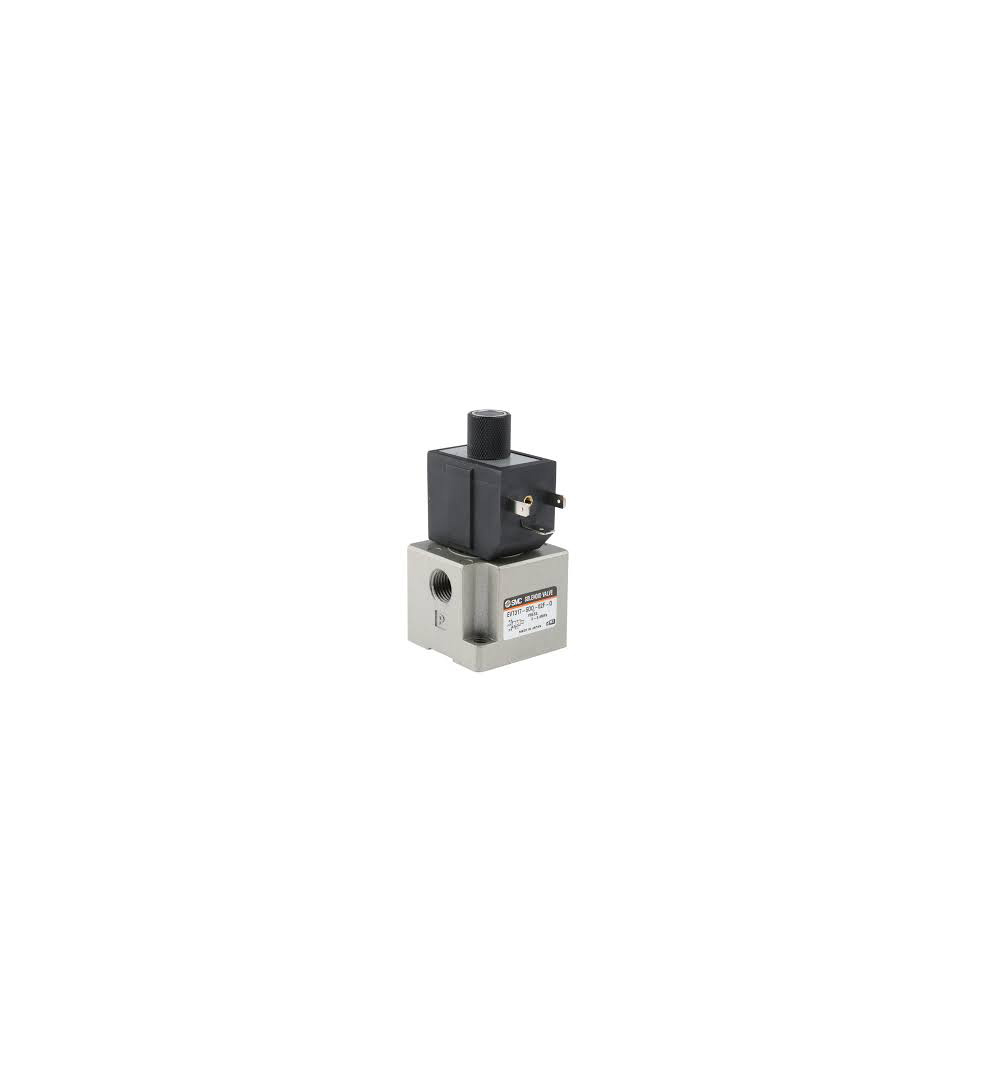

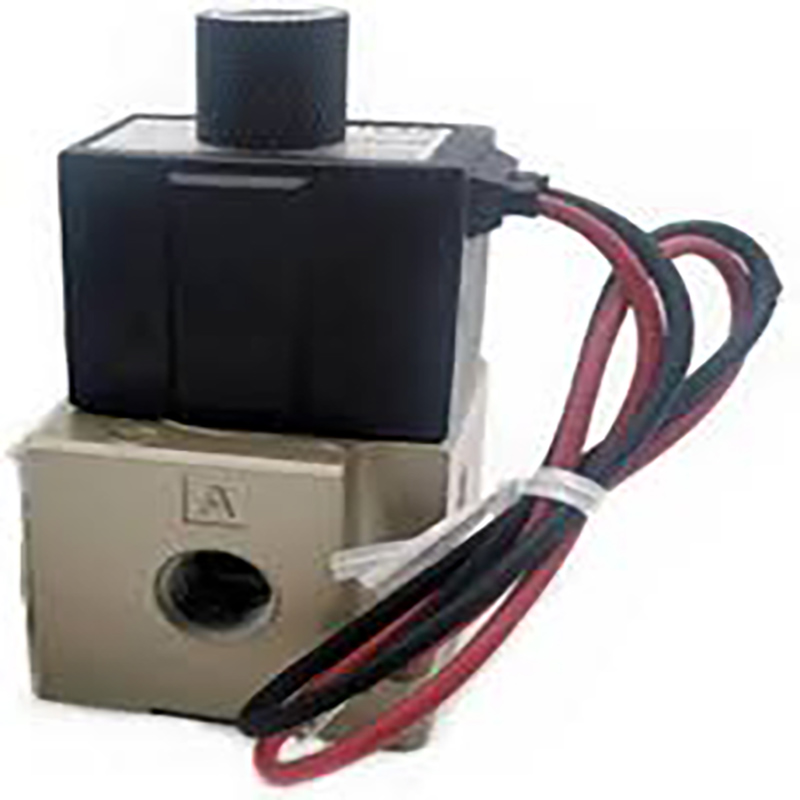

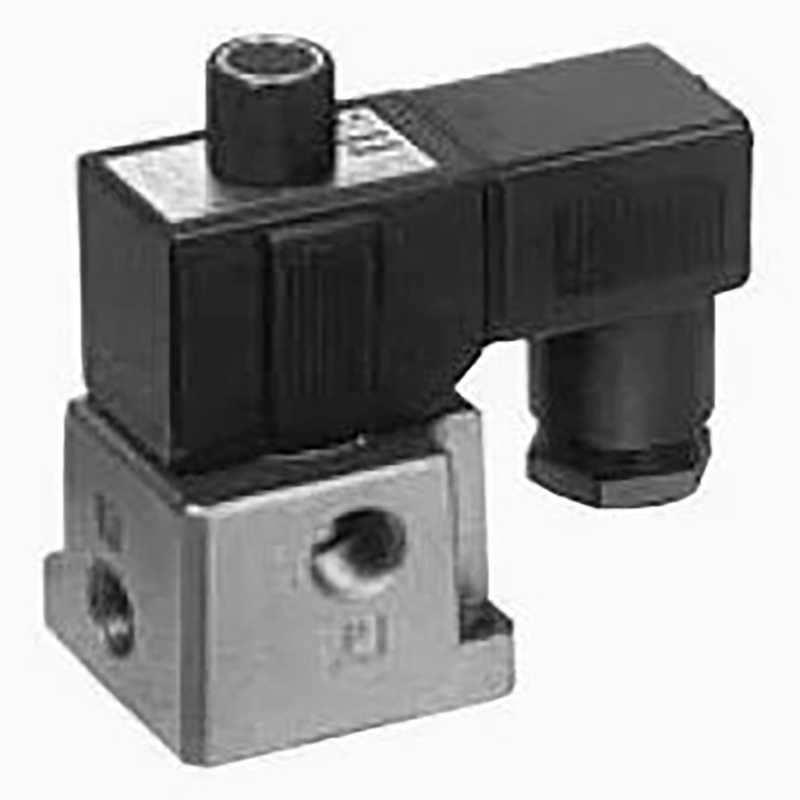

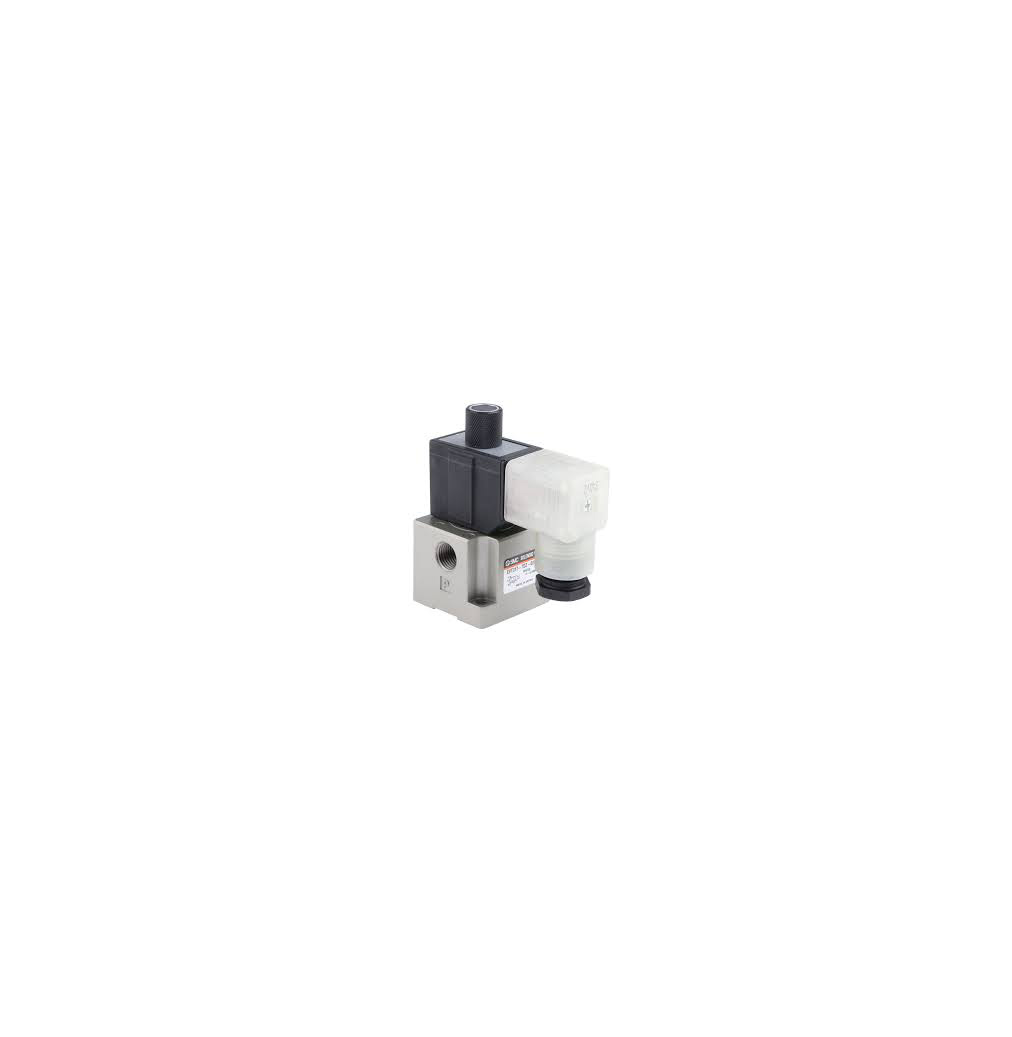

3-vratni elektromagnetni ventil serije VT317 – neposredno delujoč loputast tip

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija VT317 je 3-portni elektromagnetni ventil z neposrednim delovanjem z loputo in elastično tesnilno strukturo po standardu SOLH. Razvit za tokokroge stisnjenega zraka in inertnega plina, omogoča vklop-izklop, preklop in nadzor izpušnih plinov. Ta kompaktni splošni preklopni ventil z visokim pretokom, ki podpira zagon brez tlaka ter delovanje s pozitivnim tlakom in vakuumom, ustreza delovnim pogojem z visokim ciklom različne avtomatizirane opreme.

Ključne osnovne lastnosti

     --Neposredna konstrukcija lopute z zagonom brez tlaka Za delovanje ni potreben minimalni pilotni tlak. Stabilna zmogljivost v celotnem območju pozitivnega tlaka 0–0,9 MPa; Vakuumska različica podpira tlak do -101,2 kPa, prilagodljiva delovnim okoljem z nizkim tlakom, vakuumom in srednje visokim tlakom.

     --6 funkcij, integriranih v en ventil, prilagodljivo preklapljanje cevi6 preklopljivi načini delovanja, vključno z normalno zaprtim (NC), normalno odprtim (NO), delilnikom pretoka in izbirnim ventilom. Ena enota zadovoljuje različne zahteve pnevmatskega vezja z izjemno prilagodljivostjo konfiguracije.

     --Kompaktno ohišje z vrhunsko zmogljivostjo pretokaMini skupna dimenzija: 45×89,5×45 mm; koeficient pretoka C=2,6 dm³/(s·bar). Hiter odziv znotraj ≤30 ms in največja preklopna frekvenca do 10 Hz, popolnoma primerna za hitro preklapljanje zračne poti.

     --Elastično tesnilo in dizajn brez mazanja. Vrhunske elastične tesnilne komponente zagotavljajo zanesljivo tesnost in podaljšano življenjsko dobo. Delovanje brez mazanja ohranja plinske tokokroge čiste in okolju prijazne, hkrati pa zmanjšuje stroške rutinskega vzdrževanja.

 Vgrajena ročna preglasitev brez zaklepanja za enostavno zagon Standardni ročni gumb brez zaklepanja olajša odpravljanje napak na kraju samem, pregled opreme in ročno preklapljanje v sili, kar poenostavi postopke namestitve in vzdrževanja.

     --Možnost vgradnje v razdelilnik in močna združljivost Podpira sestav v razdelilniku in se ujema s standardnimi sistemi ventilskih otokov, kar je idealno za centralizirano pnevmatsko krmiljenje in integrirane zanke z več ventili.

Popolne tehnične specifikacije

     --Postavitev vrat: 3-port

     --Operativna struktura: tip lopute z neposrednim delovanjem

     --Tip tesnila: elastično gumijasto tesnilo

     --Uporabni medij: stisnjen zrak, inertni plin

     --Delovni tlak: 0–0,9 MPa; Vakuumski model: -101,2 kPa ~ 0,1 MPa

     --Dokazni tlak: 1,5 MPa

     --Temperatura okolja: -10 ℃ ~ +50 ℃

     --Odzivni čas: ≤ 30 ms

     --Največja delovna frekvenca: 10 Hz

     --Zahteve glede mazanja: Brez mazanja

     --Ročno upravljanje: ročna preglasitev brez zaklepanja

     --Velikost navoja vrat: Rc 1/4 (02)

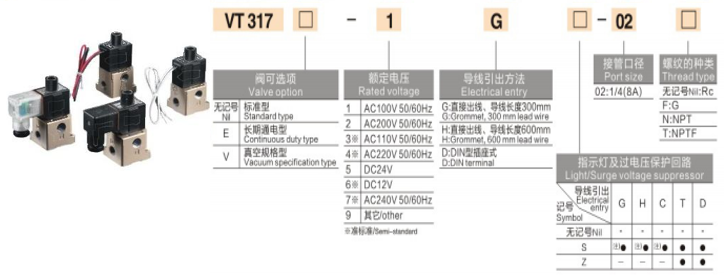

     --Izbirna napetost tuljave: DC12V / DC24V, AC110V / AC220V & napetosti po meri

     --Razred zaščite: Struktura, odporna na prah4. Tipični scenariji uporabe · Pnevmatske krmilne zanke za avtomatizirane montažne linije, robotske roke in vpenjalne naprave

     -- Sistemi za vpihovanje zraka, brizganje tekočine in vakuumski adsorpcijski sistemi

     --Pakirni, tiskarski, tekstilni, lesnoobdelovalni in stroji za predelavo hrane

     --Oprema, ki zahteva zagon brez tlaka, združljivost z vakuumom, visokofrekvenčno kroženje in kompakten prostor za namestitev

     -- Centralizirani ventilski otoki in integrirana pnevmatska krmilna vezja razdelilnika

Povzetek v enem stavku

     SOLH VT317 direktno delujoči 3-portni elektromagnetni ventil z loputo ima zagon brez tlaka, združljivost s popolnim vakuumom, šest preklopnih funkcij, kompaktno zmogljivost z visokim pretokom in delovanje brez vzdrževanja, ki služi kot stroškovno učinkovit univerzalni ventil za vklop-izklop in preklopni nadzor vseh avtomatiziranih pnevmatskih tokokrogov.
