VSG-12 Izolacijski valj odtegnjen VCB odklopnik

VSG-12 Izolacijski valj odtegnjen VCB odklopnik

   Uživamo v izjemno dobrem statusu med našimi možnostmi za naše vrhunske kakovosti, konkurenčno ceno in idealno storitev za kovinsko zaprto električno stikalo, LV omara za distribucijo napajanja, visokonapetostno stikalno napravo, pritrjeno s kovino. Soočeni s prihodnostjo bomo še naprej podpirali temeljne vrednote integritete, spoštovanja, inovacij, strasti in strokovne ekipe, vedno se držimo pristopa, osredotočenega na kupca, in se vrnemo globalnim strankam s kakovostnimi izdelki in storitvami. Zanašamo se na naše bogate človeške vire in odlične znanstvene raziskovalne pogoje, da se prilagodimo celotnemu razvoju trga z inovativnim mehanizmom. Najprej zasledujemo cilj kakovosti, ugleda in storitve "in se držimo trgovskih ravnateljev o" enakovrednih koristih ". In prisrčno bomo sodelovali s prijatelji različnih krogov doma in v tujini z novo potezo.

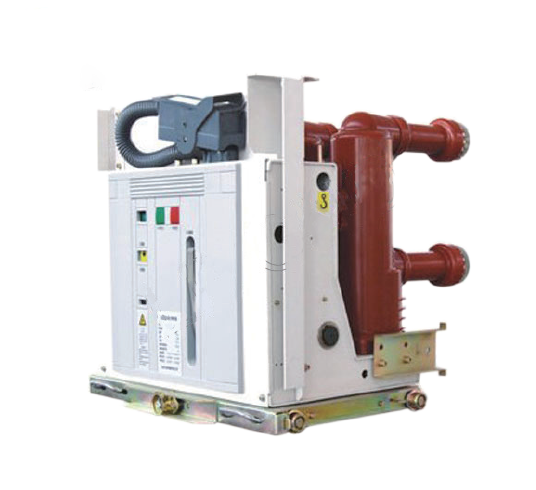

Notranji odtegnjeni vakuumski odklopnik

  VSG-12 Notranji visokonapetostni vakuumski odklopnik (Abbr.: Odklopnik) je tri frase A.C. 50Hz Notranja porazdelitev napajanja, opremljena z nazivno napetostjo 12 kV. Ta izdelek je v skladu z GB1984-2003 (visoka napetost A. C. odklopnik), JB3855-1996 (3,6-4,5kV Indoor A.C. Visoko napetostni odklopnik), DL403-2000 (tehnični pogoji za oddajo 12-40,5KV Vzhodne napetosti) in IEC VOLANGE VASUUM CIRKUUM BREAKER) A. C. Odklopnik vezja). Uporablja se lahko za zaščito in nadzor opreme v omrežni opremi in dinamično zasnovo industrijskega in rudarskega podjetja. To je primerno za preklapljanje obremenitve in pogosto delovanje z različnimi lastnostmi in z zmogljivostjo večkratnega delovanja prelomnega kratkega stika.

Notranji odtegnjeni vakuumski odklopniki so primerni za trifazne izmenične napajalne sisteme z nazivnimi napetostmi do 12 ~ 24kV in frekvenco 50/60Hz. Široko se uporabljajo v elektrarnah, podstanicah, petrokemikali, metalurgiji, proizvodnji in drugih panogah, letališčih, stanovanjskih območjih itd. Nadzirajo in ščitijo električno opremo, zlasti za priložnosti, ki jih je treba redko upravljati pri nazivnem toku ali večkratnem kratkem krogu. Nameščena je lahko v notranjem zračno izoliranem stikalu, kot sta tip KYN28 ali AMS.

  Odklopnik vezja je izdelan iz zrele tehnologije APG. Uporaba terminalnega pufra VD4 zagotavlja, da je notranji terminal bolj zanesljiv v katerem koli obratovalnem okolju. VD4 lahko v celoti izpolni zahteve GB, DL, IEC, DIN, VDE in standardov drugih naprednih industrijskih držav.

Vakuumski odklopnik je sestavljen predvsem iz treh delov: vakuumski lok za gašenje komore, delovanja mehanizma, nosilca in drugih komponent.

1. vakuumski lok gasirajoča komora

Glede na različne vrste stikal obstajajo keramični vakuumski lok, ki gatajo komore z zunanjimi zasloni, majhne vakuumske loke, ki gatajo komore z vmesno zaprto skodelico v obliki longitudinalnih magnetnih polj in notranje zaprte komore za gašenje steklenih mehurčkov. Osnovna struktura je naslednja:

•  Nezročna izolacijska lupina: Nezrna izolacijska sistem, sestavljen iz keramične, steklene ali mikrokristalne steklene izolacijske cilinderja, premičnega končnega pokrova, fiksiranega končnega pokrova in valovite cevi iz nerjavečega jekla je vakuumska zaprta posoda. Da bi zagotovili, da je zračnost poleg strogih operativnih postopkov pri tesnjenem tipu tudi sam material, da ima majhno dihanje in notranje sproščanje plina.

• Prevodni sistem: Sestavljen je iz fiksne prevodne palice, fiksne tekaške površine, fiksnega stika, premikajočega se stika, premikajoče se površine loka in premikajoče se prevodne palice. Kontaktno strukturo lahko grobo razdelimo na tri vrste: cilindričen stik, prečni magnetni poljski kontaktni utor ukrivljen površina s spiralno obliko in vzdolžnim stikom magnetnega polja. Trenutno ta vrsta loc -gasiranja uporablja longitudinalno tehnologijo magnetnega polja, ki ima močno in stabilno sposobnost gasiranja.

• Sistem zaščite: zaščitni pokrov je nepogrešljiva komponenta v vakuumskem loku za gašenje komore in obstajajo različne vrste zaščitnega pokrova, kot so glavna zaščitna prevleka, ki obdaja kontaktno točko, valovito zaščitno prevleko in zaščitni pokrov napetosti. Funkcija glavnega zaščitnega pokrova je naslednja: ①, da se prepreči, da bi se izdelki med postopkom loka brizgali na notranjo steno izolacijske lupine in s tem zmanjšali izolacijsko moč lupine. ② Izboljšanje enakosti porazdelitve električnega polja v komori za gasilno komoro je koristno za zmanjšanje jakosti lokalne polja in spodbujanje miniaturizacije vakuumskih loc, ki gasira komora, kondenzacijske izdelke, in absorbiranje nekaj ločne energije je koristno za obnovitev dielektrične trdnosti ločne vrzeli.

2. Operativni mehanizem

Glede na različne vrste odklopnikov se uporabljajo različni delovni mehanizmi. Skupni delovni mehanizmi vključujejo spomladanski delovni mehanizem (VS1), mehanizem za trajni magnet in kombinirani mehanizem delovanja (VBD).

Drugi deli: vozila podvozja, izolacijski nosilec, izolatorji itd.

Kakšne so značilnosti odklopnikov vakuumskih vezja

• Močna prelomna zmogljivost, do 50Ka; Po zlomu se medij med razpokami hitro povrne in medija ni treba zamenjati.
• Razdalja odpiranja stikov je majhna. Razdalja kontaktnega preloma 10kV vakuumskega odklopnika je le približno 10 mm. Zahtevana obratovalna moč je majhna, dejanje je hitro, operativni mehanizem je mogoče poenostaviti in življenjsko dobo servisa lahko podaljša. Na splošno vzdrževanje ni potrebno približno 20 let.
• Kratek čas za gašenje oblokov, nizka ločna napetost, nizka ločna energija, nizka izguba stika in več prekinitev.
• Palica za mobilne vodnike ima majhno vztrajnost in je primerna za pogosto delovanje.
•  Pri delovanju stikala je akcijski hrup nizek, zaradi česar je primeren za urbano uporabo.
• Loki za gašenje ali izolacijski mediji ne uporabljajo olja in ni nevarnosti požara ali eksplozije.
• Kontaktna glava je popolnoma zaprta struktura, ki zaradi vpliva vlage, prahu in škodljivih plinov ne bo zmanjšala svojih zmogljivosti. Zanesljivo delovanje in stabilna zmogljivost. Kot neodvisna komponenta je lok za gašenje komore enostavna za namestitev in odpravljanje napak.
• Med življenjsko dobo vakuumskega odklopnika kontaktni del ne zahteva vzdrževanja in pregleda. Tudi če se izvajata vzdrževanje in pregled, je potreben čas zelo kratek.
• Lok se ugasne v zaprti posodi, lok in vroči plin pa nista izpostavljena.
• Opremljen z več funkcijami za menjavo, primerno za potrebe uporabe distribucijskih omrežij

Prednost:

• Preprosta struktura
• Prilagodite se ultra nizkemu odpornosti
• Optimizacija prilagajanja in modularni mehanizem delovanja
• Primerno za pogoste operacije
• Brezplačno vzdrževanje, dolgo življenjsko dobo
• Zelo zanesljiva zmogljivost

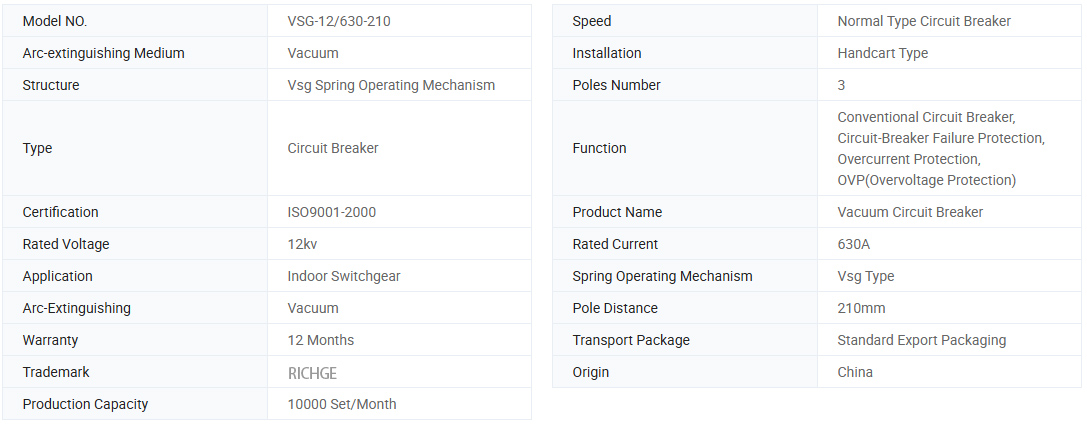

Osnovne informacije.

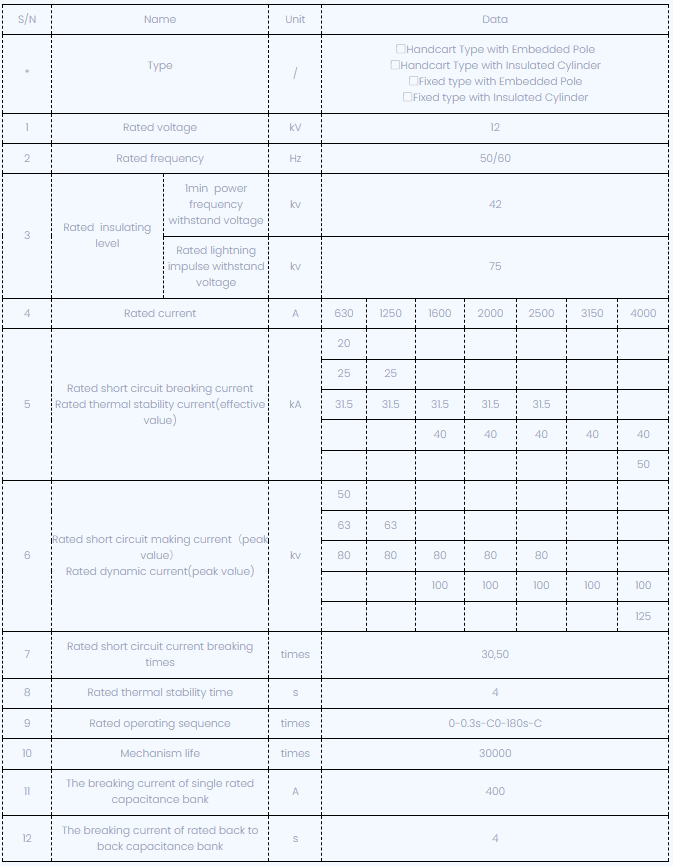

Tehnični parametri

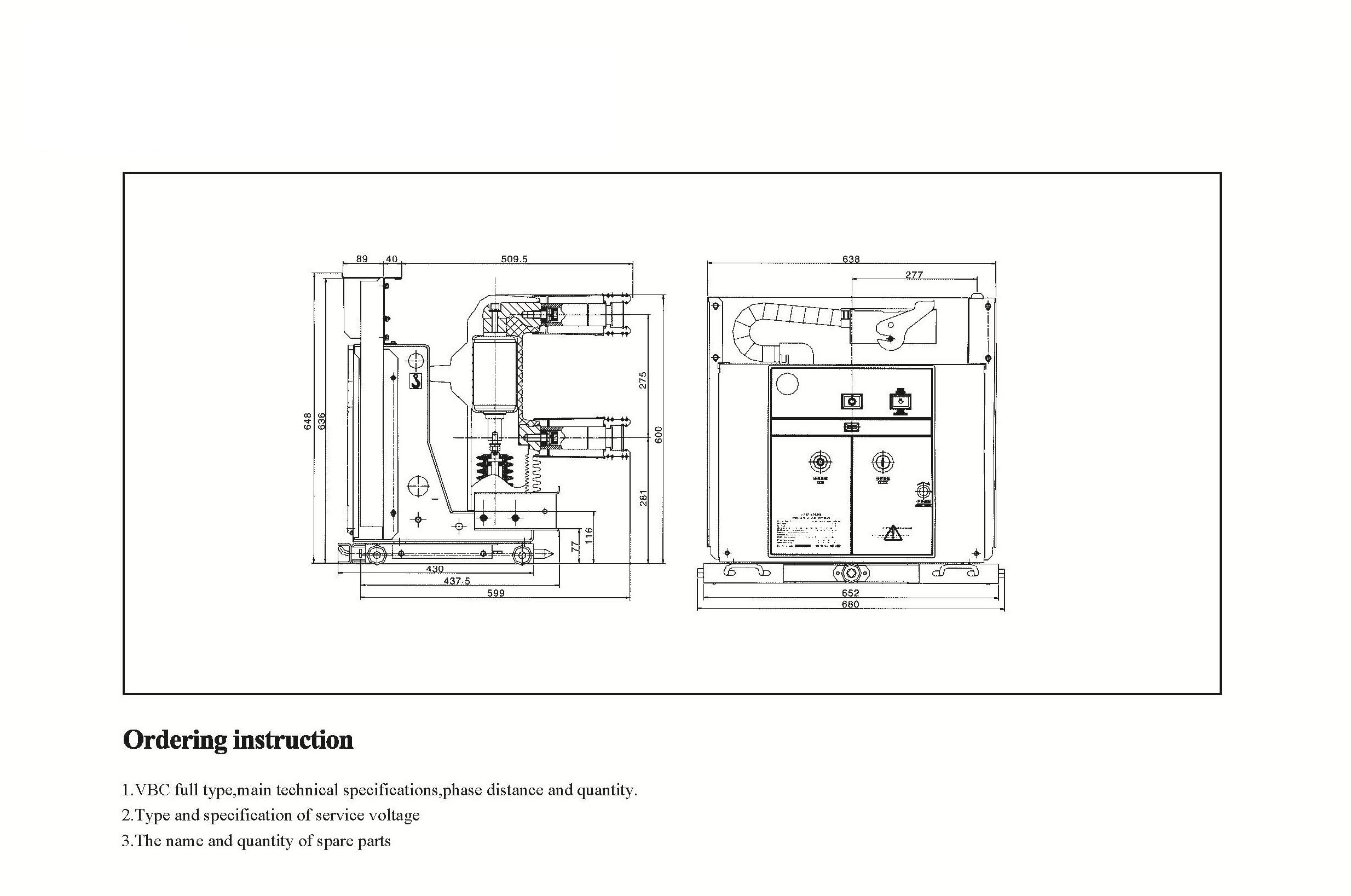

Tehnične risbe

Servisno okolje za visokonapetostni vakuumski odklopnik (VCB)

a) Temperatura zraka: najvišja temperatura: +40 ° C; Najnižja temperatura: -25 ° C.

b) Vlažnost: mesečna povprečna vlažnost je 95%; Dnevna povprečna vlaga je 90%.

c) Višina: največja višina namestitve: 2500m

d) Očitno ni zunanjega zraka, onesnaženega s korozivnimi in gorljivimi plini, paro itd.
