2/2 in 3/2 potni ročni ventil serije VHK | Prstni rotacijski ventil, združljiv s serijo SMC VHK

Znamka: SOLH by Richge Technology | Popolna zamenljiva zamenjava za originalno serijo SMC VHK

1. Pregled izdelka

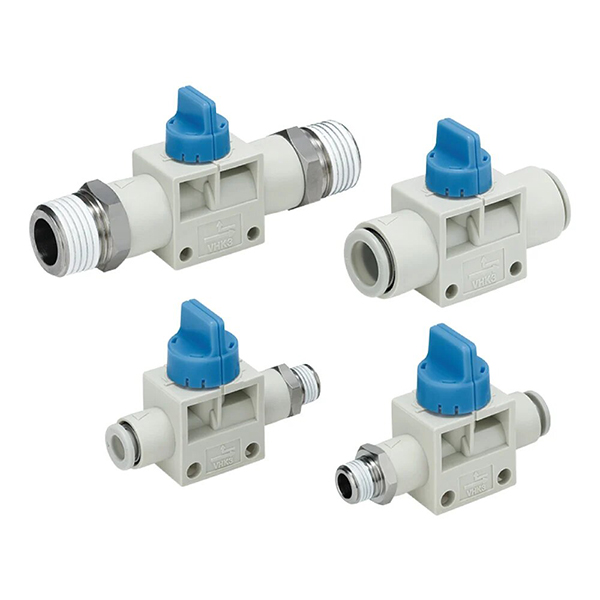

     Serija SOLH VHK je ročni zapiralni ventil z mini gumbom, razdeljen naVHK2 2/2 način inVHK3 3/2 način vrste. Ima zasnovo vrtljivega gumba za 90° za uresničitev nadzora vklopa in izklopa pnevmatskega tokokroga. 3/2-smerni model ima vgrajeno skrito izpušno strukturo, ki samodejno sprosti preostali tlak iz odprtine A, ko je zaprta, brez zunanjega izpušnega priključka R. Zasnovan za direktno vgradnjo v cevovod brez dodatne namestitve na podlago, služi kot idealno ročno stikalo za pnevmatske odcepne cevi, varnostni tlačni razbremenilni ventil pred elektromagnetnimi ventili in krmiljenje vklopa in izklopa vakuumskega tokokroga. Celotna serija je dimenzijsko in funkcionalno popolnoma združljiva z originalno serijo SMC VHK za neposredno zamenljivo zamenjavo.

  1.1 Identifikacija jedra in logika delovanja

     • Barvna oznaka gumba: sivi gumb za 2-smerni tip VHK2; Modri ​​gumb za 3-smerni tip VHK3, ki omogoča hitro vizualno identifikacijo

     • Switch Logic: vrtenje za 90° v nasprotni smeri urnega kazalca za odpiranje ventila; Vrtenje za 90° v smeri urinega kazalca za zapiranje ventila, z jasnim prikazom stanja kazalca gumba

     • Tesnilna struktura: Zasnova tesnjenja ločničnega ventila zagotavlja odlično nepredušno delovanje z izjemno majhnim mikro puščanjem. Izjemno lahek delovni navor (0,04~0,14N·m) omogoča enostavno vrtenje prstov in preklapljanje

2. Pravila kodiranja modela in specifikacija vmesnika

     Logika kodiranja: VHK[2/3][A]-[Spec. sprednjih vrat]-[Spec. zadnjih vrat]

  2.1 Opredelitev modela

     • VHK2: 2/2 smerni enojni izklop

     • VHK3: 3/2 smerni izklop + vrsta razbremenitve preostalega tlaka

     • Pripona: Nova nadgrajena struktura gumba proti padcem (izboljšana različica); Št A za standardno staro različico

     • Pripona R: Ognjevarno ohišje ventila

  2.2 Definicija kode vrste vrat

     • Koda F: Potisni priključek za cevni priključek iz PU najlona

     • Koda S: Priključek za zunanji navoj za navojno povezavo cevovoda

  2.3 Primeri uporabe modela:

     • VHK3A-08F-02S: 3/2-smerni nadgrajeni ventil z gumbom proti spuščanju, P priključek φ8 potisni priključek, A priključek G1/4 zunanji navoj

     • VHK2-06F-06F: 2/2 potni standardni ventil, dvopriključni φ6 potisni ravni pretočni tip

  2.4 Celotna serija Celoten seznam specifikacij vmesnika

3. Osnovni tehnični parametri

4. Osnovna funkcionalna razlika (vodnik za izbiro ključev)

 4.1 VHK2 2/2 smer (siv gumb)

     • Odprta država: P⇋A popolnoma preveden za stabilen dovod zraka

     • Zaprto stanje: Priključki P in A so popolnoma odrezani brez izpušne funkcije

     • Osnovna aplikacija: Čisto krmiljenje vklopa in izklopa cevovoda, ki se pogosto uporablja za držanje vakuumskega tokokroga in glavno stikalo vira zraka

  4.2 VHK3 3/2 način (modri gumb)

     • Odprta država: P→A prevod dovoda zraka za normalno delovanje opreme

     • Zaprto stanje: odprtina P zaprta, odprtina A samodejno odvaja preostali tlak skozi vgrajeni skriti kanal

     • Osnovna prednost: Praznjenje preostalega plina po izklopu z enim ključem, odpravljanje nevarnosti zaradi preostalega tlaka in zagotavljanje varne demontaže ventila in vzdrževanja opreme

5. Prednosti strukturnega jedra

     • Štiri univerzalne kombinacije cevovodov: Podpira načine povezave F-F z dvojnim potisnim prileganjem, S-S z dvojnim zunanjim navojem, F-S P-navojem/A-navojem, S-F P-navojem/A-navojem, popolnoma prilagodljiv različnim postavitvam cevovodov na kraju samem

     • Izbirni fiksni nosilec: Opremljen z zaskočnim pritrdilnim nosilcem za neobvezno fiksno namestitev na ploščo in omarico, prilagodljivi načini namestitve

     • Nadgrajena struktura proti padcu VHK-A: Optimizirana zasnova gumba proti zrahljanju, učinkovito preprečuje padec gumba med ponavljajočim se visokofrekvenčnim delovanjem, izboljša stabilnost servisiranja

     • Mini kompaktna velikost: Izjemno majhna zasnova ohišja, popolnoma primerna za žičnata korita, ozke reže za opremo in kompaktna mikro pnevmatska vezja

     • Odlična zmogljivost tesnjenja: Natančna tesnilna struktura lopute dosega izjemno nizko mikro puščanje, kar zagotavlja dolgoročno stabilno nepredušno delovanje

6. Razlika pri izbiri: ventil z gumbom VHK v primerjavi z ročnim drsnim ventilom HSV

7. Tipični scenariji uporabe

     • Sprednji varnostni razbremenitev tlaka elektromagnetnega ventila: vir zraka → VHK3 → elektromagnetni ventil. 3-smerni ventil samodejno izprazni preostali tlak za ventilom, ko je zaprt, kar omogoča varno razstavljanje in vzdrževanje pnevmatskih komponent brez tveganja zaradi tlaka.

     • Nadzor vklopa in izklopa vakuumskega tokokroga: 2-smerni ventil VHK2, nameščen na vakuumskem cevovodu s prisesko, ki po zaustavitvi stabilno prekine vakuumski tlak, da ohrani učinek zadrževanja vakuuma in prepreči okvaro zaradi uhajanja zraka.

     • Orodje Mikro cilindrično stikalo za odcepitev: Uporablja se za lokalno ročno krmiljenje start-stop mikro cilindričnega vira zraka, priročno za odpravljanje napak posamezne opreme, vzdrževanje in neodvisno preklapljanje tokokrogov.

Povzetek v enem stavku

     Serija SOLH VHK je mini 90° vrtljivi prstni ročni ventil, ki je popolnoma združljiv z originalno serijo SMC VHK. Z dvojnimi funkcijami 2-smernega izklopa in 3-smernega razbremenitve preostalega tlaka, raznolikimi kombinacijami vmesnika navoja/pritiska in ultralahkim delovanjem je to optimalen mini ročni preklopni ventil za pnevmatske razvejane tokokroge, pilotsko krmiljenje in varnostno zaščito vakuumskega sistema.
