Valj brez palice z magnetno sklopko serije RM | Airtac Compact vodeni tip z dolgim ​​hodom

Blagovna znamka: SOLH by Richge Technology

RMT
RMTL

Pregled izdelka

     Serija SOLH RM je cilinder brez droga z magnetno sklopko v stilu Airtac, zasnovan za zahteve kompaktne, dolge in vodene linearne vožnje. S sprejetjem brezkontaktnega magnetnega sinhronega prenosa med notranjim batom in zunanjo drsno mizo popolnoma zaprta struktura doseže popolno ničelno puščanje in delovanje brez prahu. Zajema štiri jedrne modele, vključno z osnovnim tipom in tipom vodene palice, velikost izvrtine sega od φ10 do φ40 mm z največjim hodom 2000 mm. Z vgrajenim vodenjem, široko temperaturno prilagodljivostjo in visoko stroškovno zmogljivostjo je popolnoma primeren za scenarije linearnega prenosa z dolgim ​​gibom in avtomatizacijo čistega prostora ter služi kot prednostna domača alternativa seriji SMC CY1/CY3.

Klasifikacija osnovnega modela in strukturne značilnosti

1. Dokončajte klasifikacijo modela družine RM

• Osnovni tip RMS: Ultra minimalistična struktura brez vgrajenega vodilnega sistema. Za namestitev so potrebni zunanji podporni nosilci in linearna vodila. Ima najnižje stroške in je idealen za proračunsko občutljive projekte z rezerviranimi vodilnimi strukturami.

• Standardni vodeni tip RMT: Opremljen z dvojnimi vodilnimi palicami in drsnimi ležaji za integrirano vodilno funkcijo. Prenaša bočne in ekscentrične obremenitve brez zunanjih vodil, kar omogoča enostavno in hitro montažo za običajne delovne pogoje.

• Natančno vodeni tip RMTL: Sprejema razširjene visoko natančne vodilne palice in visoko togostne ležaje za izboljšanje natančnosti linearnega gibanja. Natančnost ponavljajočega se pozicioniranja doseže ±0,1 mm, kar izpolnjuje zahteve glede visokonatančnega pozicioniranja giba in prenosa na mikro razdalje.

• RMH drsnik z visoko obremenitvijo: Optimiziran z ojačanimi drsnimi tirnicami in strukturo vodilne palice visoke trdnosti, ki se ponaša z odlično nosilnostjo in zmogljivostjo proti deformaciji. Lahko se neposredno uporablja kot samostojna drsna miza za scenarije delovanja z veliko obremenitvijo in visoko stabilnostjo.

2. Glavne strukturne prednosti

• Pogon magnetne sklopke in čista zmogljivost brez puščanja: Vgrajeno visoko trdno magnetno polje uresničuje nemehanski sinhroni prenos. Popolnoma zaprt valj popolnoma izolira notranje zračne tokokroge od zunanjega okolja, s čimer doseže ničelno puščanje zraka in delovanje brez prahu. Popolnoma ustreza higienskim standardom za uporabo v živilskih, elektronskih in medicinskih čistilnih delavnicah.

• Kompaktna zasnova brez palice in prihranek prostora: Struktura brez podaljška batnice zmanjša prostor za namestitev za 50 % v primerjavi s tradicionalnimi valji ojnice. Ohranja stabilno linearno delovanje brez upogibanja tudi pri pogojih dolgega hoda največ 2000 mm, kar popolnoma podpira kompaktno zasnovo opreme.

• Izolirana struktura, odporna proti prahu in podaljšana življenjska doba: Batna komora in drsna miza sta popolnoma izolirani, da preprečita vstop zunanjega prahu, umazanije in nečistoč v notranjost cilindra. Optimizirana kombinacija obroča, odpornega proti obrabi, in obroča, odpornega proti prahu, učinkovito zmanjšuje izgubo zaradi trenja in podaljšuje celotno življenjsko dobo.

• Integrirana zasnova droga z dvojnim vodilom (RMT/RMTL/RMH): Samostojna vodilna struktura odpravlja potrebo po zunanjih drsnih tirnicah. Učinkovito se upira bočni sili in motnjam ekscentrične obremenitve, kar zagotavlja gladko in stabilno povratno gibanje z večjo učinkovitostjo namestitve.

• Konfiguracija več medpomnilnikov za stabilno delovanje: Standardni fiksni gumijasti blažilniki z dvojnim koncem absorbirajo udarce med delovanjem in zmanjšajo hrup med vožnjo. Izbirni nastavljivi blažilniki in hidravlični blažilniki podpirajo stabilno delovanje pri največji hitrosti 500 mm/s, s čimer se izognete trdemu udarcu med cikličnim gibanjem visoke hitrosti.

Celotno pravilo kodiranja modela

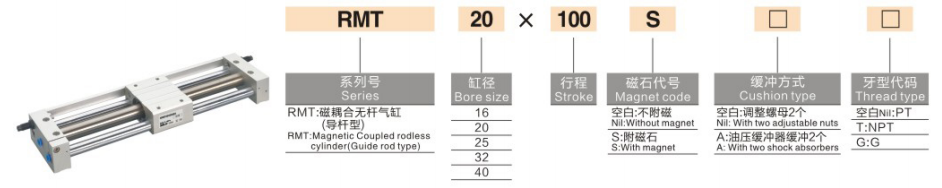

1. Primeri modelov: RMT20-500 | RMS16-300-S

2.Referenčni primeri standardnega naročila

• RMS16-300: izvrtina 16 mm, hod 300 mm, osnovni nevodeni tip brez magnetnega stikala

• RMT20-500-S: izvrtina 20 mm, gib 500 mm, standardni vodeni tip z magnetnim dodatkom

• RMTL25-800: izvrtina 25 mm, gib 800 mm, visoko natančen vodeni tip

Osnovne tehnične specifikacije (20 ℃ standardni pogoj)

1. Osnovne splošne specifikacije

• Način delovanja: Brezkontaktni sinhroni prenos z dvojno delujočo magnetno sklopko

• Delovna tekočina: Filtriran stisnjen zrak (filtracija 40 μm, na voljo delovanje brez olja)

• Temperatura okolja: -20 ℃ ~ 70 ℃ (industrijski razred za ultra široke temperature)

• Razpon delovnega tlaka: 0,15 ~ 0,7 MPa; Preizkusni tlak: 1,0 MPa

• Standardna delovna hitrost: 50~500mm/s

• Način medpomnilnika: Standardni dvostranski fiksni gumijasti odbojnik; izbirni nastavljiv odbojnik / hidravlični odbojnik

• Magnetna zadrževalna sila: 55~1400N (postopoma narašča z velikostjo izvrtine)

2. Tabela ključnih parametrov delovanja (@0,5 MPa)

Smernice za osnovno konfiguracijo in izbiro

1. Izbira velikosti izvrtine glede na obremenitev in potisk

• φ10~φ16 (mikro lahka obremenitev): Primerno za obremenitve ≤2 kg, namenjeno za natančen prenos komponent s kratkim hodom in operacije mikro pozicioniranja v miniaturni elektronski opremi za avtomatizacijo.

• φ20~φ25 (splošna lahka obremenitev): Ujemanje z majhno obremenitvijo 4~6 kg, idealno za običajne operacije potiskanja in vlečenja z dolgim ​​hodom (≤1000 mm) v splošnih avtomatiziranih proizvodnih linijah.

• φ32~φ40 (srednja obremenitev): Uporabno za scenarije srednje obremenitve 10~16 kg, popolnoma prilagojeno ravnanju z materialom z dolgim ​​hodom in visokofrekvenčnim cikličnim delovnim pogojem v opremi za avtomatizacijo pakiranja in logistike.

2. Izbira modela in vodilnega sistema

• Osnovni tip RMS: Ultra poceni rešitev brez vgrajenega vodenja. Primerno za proračunsko občutljive projekte in opremo z vnaprej nameščenimi zunanjimi linearnimi vodilnimi tirnicami, ki zahtevajo pritrditev z dvojnim koncem nosilca.

• Standardni vodeni tip RMT: Vse-v-enem zasnova dvojne vodilne palice z vgrajenim ležajnim vodenjem. Lahko prenese običajne bočne obremenitve brez zunanjih vodilnih dodatkov, odlikuje pa ga preprosta namestitev in široka prilagodljivost za standardne delovne pogoje.

• Natančno vodeni tip RMTL: Razširjene visoko natančne vodilne palice optimizirajo stabilnost linearnega gibanja in dosegajo ponavljajočo se natančnost pozicioniranja do ±0,1 mm. Najboljša izbira za natančno pozicioniranje, natančno montažo in scenarije z visoko linearno zahtevo.

• RMH drsnik z visoko obremenitvijo: Ojačana drsna tirnica in struktura vodilne palice z visoko trdnostjo močno izboljšata zmogljivost proti upogibanju in nosilnost. Lahko nadomesti neodvisne drsne mize za dokončanje težkih nalog vožnje z dolgim ​​hodom.

3. Izbira okolja in funkcionalne konfiguracije

• Aplikacija za čisto okolje: Brezkontaktni magnetni prenos brez puščanja in brez prahu preprečuje sekundarno onesnaženje. Samovodeni modeli RMT in RMTL so prednostni za dolgoročno stabilno delovanje v živilskih, medicinskih in elektronskih čistilnih delavnicah.

• Hitra nadgradnja delovnih pogojev: Opremite z zunanjimi hidravličnimi blažilniki za odpravo končnih udarcev, ki stabilno podpirajo neprekinjeno delovanje pri visokih hitrostih do 500 mm/s za visokofrekvenčne ciklične proizvodne linije.

• Natančna povratna informacija o položaju: Add -S magnetno opremljena konfiguracija, združljiva z magnetnimi stikali serije D-M9, ki omogoča večtočkovno pozicioniranje giba in povratne informacije električnega signala v realnem času za avtomatsko krmiljenje povezave.

Tipični scenariji industrijske uporabe

• Elektronski prenos materiala v čisti sobi: Struktura magnetnega sklopa brez prahu in brez onesnaževanja se široko uporablja za ravnanje z materialom na dolge razdalje v delavnicah za polprevodnike in LCD brez prahu, kar učinkovito ščiti čista proizvodna okolja.

• Premik linije za pakiranje hrane in farmacevtskih izdelkov: Samovodena integrirana zasnova poenostavlja namestitev in vsakodnevno vzdrževanje ter popolnoma izpolnjuje zahteve po dolgem hodu potiskanja in vlečenja lahke in srednje težke pakirne opreme s higienskim in zanesljivim delovanjem.

• Avtomatsko krmiljenje vrat in ščitov: Kompaktna struktura brez palice prihrani 50 % prostora za namestitev, primerna za stabilno odpiranje in zapiranje zaščitnih vrat opreme z dolgim ​​hodom, ščitnikov proti prahu in varnostnih pokrovov.

• Natančno pozicioniranje na montažni liniji z dolgim ​​gibom: Visoko natančen vodeni model RMTL zagotavlja odlično linearnost in ponavljajočo se natančnost pozicioniranja, ki izpolnjuje zahteve 1~2 m natančnega pozicioniranja in cikličnega transporta proizvodnih linij.

• Prenova kompaktne opreme in prihranek prostora: Služi kot idealen nadomestek za tradicionalne cilindre ojnic v scenarijih z dolgim ​​hodom (>500 mm), saj močno optimizira postavitev opreme in uresničuje kompaktno avtomatizirano zasnovo opreme.

Primerjava osnovnih parametrov serije RM proti seriji CY1 / CY3

Vodnik za hitro izbiro v treh korakih

1. Potrditev velikosti izvrtine: Izračunajte zahtevani potisk na podlagi dejanske teže tovora z varnostnim faktorjem ≥2. Priporočena pravila: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Potrditev tipa modela: izberite RMS za izjemno nizek proračun; RMT za standardne splošne delovne pogoje; RMTL za zahteve po visoko natančnem pozicioniranju; RMH za težke obremenitve in scenarije proti deformaciji.

3. Potrditev specifikacije udarca: izberite standardni gib 50~1000 mm za običajno uporabo; izbirni podaljšani hod do 2000 mm za potrebe vožnje na srednje dolge razdalje.

Povzetek v enem stavku

     Magnetni spojni cilinder brez drogov serije SOLH RM v slogu Airtac združuje raznolike samovodene strukture, izjemno široko temperaturno prilagodljivost in čisto zmogljivost brez puščanja, ki služi kot visoko stroškovno učinkovita domača linearna pogonska rešitev z dolgim ​​hodom za srednje proračunsko avtomatizirano opremo.
