MHZ2 / MHZL2 Parallel Air Gripper Celotna predstavitev izdelka

Znamka: SOLH by Richge Technology

Pregled izdelka

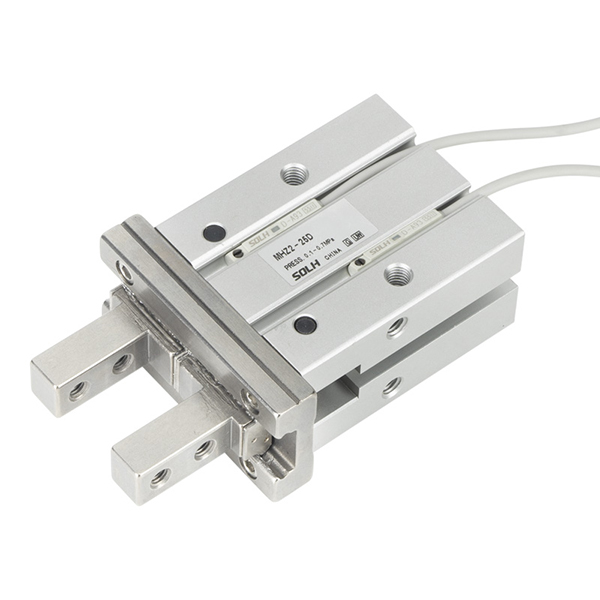

     SOLH MHZ2 (standardni hod) in MHZL2 (dolg hod) sta dvobatna sinhrona vzporedna zračna prijemala. Čeljusti, ki jih poganjajo simetrični dvojni bati in natančne linearne vodilne tirnice, se odpirajo in zapirajo vzporedno brez odklona, ​​kar zagotavlja izjemno visoko natančnost ponavljajočega se pozicioniranja. Razpoložljive izvrtine: 10/16/20/25 mm, podpira tri načine delovanja: dvojno delujoč (D), enojno delujoč normalno odprt (S), enojno delujoč normalno zaprt (C). Več zamenljivih slogov čeljusti in razporeditev odprtin na ohišju je neobveznih, združljivih z magnetnimi stikali M9BW za zaznavanje signalov položaja odprtega/zaprtega za zaklep PLC.

     -- MHZ2: Standardno univerzalno prijemalo s kratkim hodom, zasnovano za visokohitrostno in visokociklično avtomatizirano masovno proizvodnjo

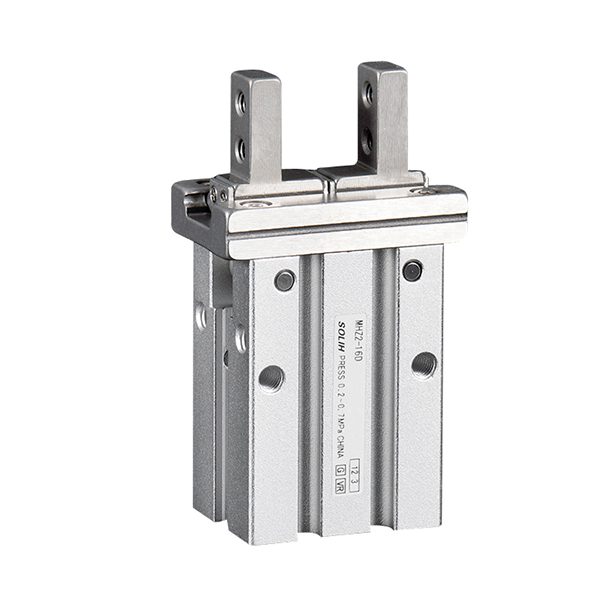

     -- MHZL2: Različica podaljšanega dolgega giba odpiranja za ravnanje z globokimi votlinami in velikimi obdelovanci

     Obe seriji imata enake montažne dimenzije in nadomestne dele, popolnoma zamenljive z uvoženimi enakovrednimi prijemali. Široko uporabljen v elektroniki 3C, natančni strojni opremi, avtomatizaciji pakiranja in postajah za nakladanje/razkladanje majhnih obdelovancev.

Celotno pravilo kodiranja modela

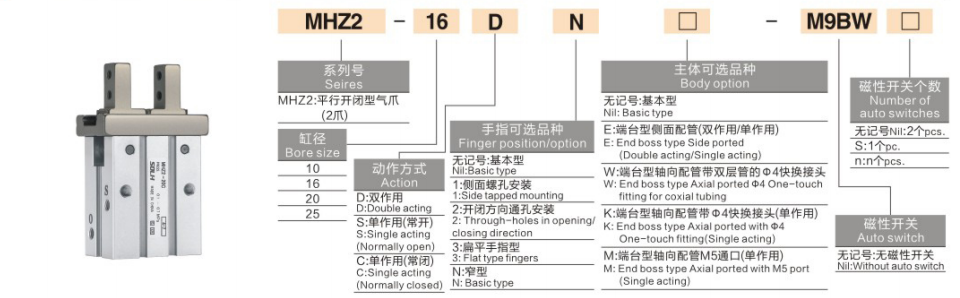

    Univerzalni format:Serija-Vrtina-Dejanje-Možnost čeljusti-Možnost vrat ohišja-Model magnetnega stikala-Količina stikala

 1. Definicija kodnega segmenta

   Serija 1.1

     -- MHZ2: standardno gibljivo 2-čeljustno vzporedno prijemalo

     -- MHZL2: 2-čeljustno vzporedno prijemalo z dolgim ​​hodom

   1.2 Premer: 10 / 16 / 20 / 25 mm

   1.3 Akcijski način

     -- D: Dvojno delujoč – vstop zraka za vpenjanje, povratni zrak za sprostitev, največja vpenjalna sila, standard množične proizvodnje

     -- S: enostransko delovanje NO normalno odprto – objemke za dovod zraka; vzmet se samodejno sprosti ob izklopu, preprečuje zmečkanje obdelovanca na postajah za vroče žigosanje

     -- C: NC z enojnim delovanjem, normalno zaprt – sprostitve dovoda zraka; vzmet zadrži vpenjalno silo brez zračnega pritiska, preprečuje padec obdelovanca za rokovanje robota nad glavo

   1.4 Možnost čeljusti

     -- Prazno: Standardna osnovna čeljust

     -- 1: stransko narezana čeljust za montažo razširjenih napeljav po meri

     -- 2: Čeljust s skoznjo luknjo s predrtimi sorniki za pritrditev napeljave

     -- 3: Tanka ravna čeljust za tanke pločevine in obdelovance z ozkimi razmiki

     -- N: ozka čeljust, tanko ohišje za kompaktno zaprto postavitev opreme

   1.5 Razpored vrat ohišja

     -- Prazno: standardne stranske odprtine za zrak

     -- E: Tip priključka na končni strani (združljiv z enojnim/dvostranskim delovanjem)

     -- W: Končni aksialni priključek vnaprej nameščen Φ4 dvojni vtisni priključek (samo dvojno delujoč)

     -- K: končni aksialni priključek s Φ4 potisnim priključkom (samo enojno delovanje)

     -- M: Končni aksialni priključek z ravnim navojem M5 (samo enojno delovanje)

  1.6 Magnetno stikalo

     -- Prazno: Brez stikala za zaznavanje položaja

     -- M9BW / M9BL: Standardno magnetno reed stikalo za povratno stanje odprto/zaprto

   1.7 Preklopna pripona količine

     -- Prazno: 2 kosi stikal kot standard, zaznavanje obeh položajev vpenjanja in sprostitve

     -- S: 1 kos enojnega stikala za enojno spremljanje stanja

  2. Naročite referenčne primere

   2.1 MHZ2-16D-N-M9BW

     -- Prijemalo s standardnim gibom, izvrtina 16, dvojno delujoča, ozka čeljust, 2 kosa magnetnih stikal M9BW, osnovno stransko ohišje.

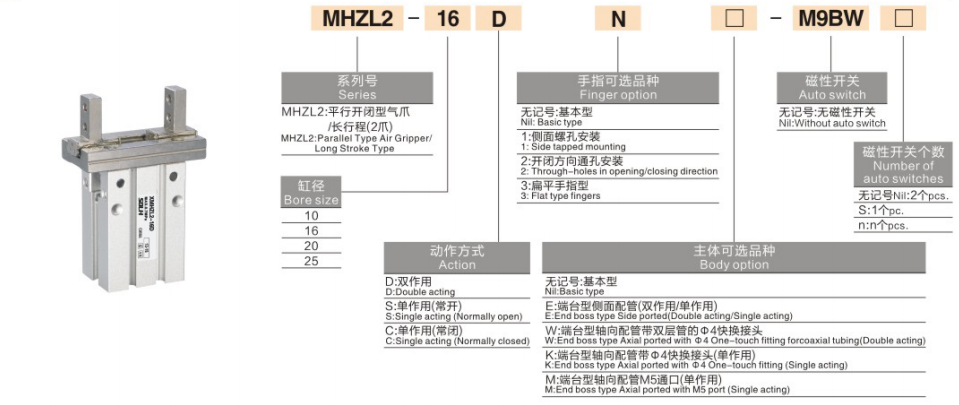

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Prijemalo z dolgim ​​hodom, izvrtina 20, dvojno delujoča, ravna tanka čeljust, ohišje priključka na končni strani, enojno magnetno stikalo M9BW.

Primerjalna tabela jedra MHZ2 VS MHZL2

Skupna notranja struktura in osnovne prednosti (MHZ2 & MHZL2)

  1. Simetrični dvobatni sinhronski pogon

     -- Levi in ​​desni bati sinhrono potiskajo čeljusti z uravnoteženo obremenitvijo, brez bočnega premika ali zdrsa pri zasuku med prijemom, stabilno pozicioniranje mikro komponent, kot so čipi in PCB.

  2. Visoko odporna linearna vodilna tirnica

     -- Vodilna tirnica iz trde kromove zlitine, povezana s samomazalnimi drsniki iz PTFE, nizko trenje in močna odpornost na udarce. Vnaprej napolnjena dolgotrajna mast iz tovarne, združljiva z zračnim tokokrogom brez olja.

  3. Ultra-visoka ponavljajoča se natančnost pozicioniranja

     -- ±0,01 mm ponovljivost v vseh 10~25 izvrtinah, ničelno dimenzionalno odstopanje za natančno elektroniko in obiranje strojne opreme.

  4. Večkotna univerzalna montaža

     -- Navojne luknje za montažo na dnu, obeh straneh in na vrhu telesa; čeljusti podpirajo stranski navoj, skoznjo luknjo, ravne in ozke oblike, ki jih je mogoče namestiti vodoravno, navpično ali obrnjeno.

  5. Trije varni načini ponastavitve vzmeti

     -- Dvojno delujoč D: stabilna dosledna vpenjalna sila za 24-urno neprekinjeno množično proizvodnjo

     -- Enodelno delujoča S NO: Samodejna sprostitev ob izpadu električnega toka, ščiti dele pred zmečkami na postajah za vroče stiskanje/žigosanje

     -- C NC z enojnim delovanjem: trajno vpenjanje brez dovoda zraka, odpravlja tveganje padca obdelovanca za stropni robot EOAT

  6. Integrirano magnetno zaznavanje položaja

     -- Vgrajen magnetni obroč znotraj telesa cilindra; Stikalo M9BW prenaša digitalni signal na PLC, da oceni prisotnost obdelovanca in stanje čeljusti za avtomatizirano logiko zaklepanja.

  7. Raznolika integrirana postavitev vrat

     -- Standardne stranske odprtine, končne stranske odprtine, aksialne vnaprej sestavljene možnosti vtičnega priključka poenostavijo napeljavo cevi brez dodatnih adapterjev za končni efektor robota.

Enotna tabela univerzalnih tehničnih specifikacij

Teoretična vpenjalna sila pri 0,5 MPa (enota: N)

Navodila za izbiro po korakih

  1. Izbira poteze

     -- Majhni tanki deli, ozka odprtina, zahtevajo visoko hitrost in frekvenco → standardni hod MHZ2

     -- Obdelovanci velike velikosti, odstranjevanje kalupa z globokimi votlinami, potrebna je široka odprtina → dolg hod MHZL2

  2. Izbira načina delovanja

     -- 24-urna neprekinjena proizvodnja, povečajte vpenjalno silo → D dvojno delovanje

     -- Postaja za vroče stiskanje/žigosanje, preprečuje zmečkanje obdelovanca po izgubi moči → S enostransko delovanje NE

     -- Nakladanje/razkladanje nad glavo robota, izogibajte se padcu dela ob izpadu električne energije → C NC z enojnim delovanjem

 3. Izbira sloga čeljusti

     -- Kompaktna mini napeljava z omejenim prostorom → N ozka čeljust

     -- Tanke plošče, PCB, ravnanje z ozko režo → 3 ravne tanke čeljusti

     -- Potreba po namestitvi razširjenih napeljav po meri → 1 čeljust s stranskim navojem / 2 čeljusti s skoznjo luknjo

 4. Izbira postavitve vrat telesa

     -- Fiksna navadna delovna postaja, standardna napeljava cevi → prazno standardno stransko telo

     -- Robot EOAT, poenostavljena postavitev cevi → W/K/M aksialno vnaprej nameščeno ohišje potisnih vrat

     -- Ozek prostor za cevi na strani omare → Telo odprtine na strani E

 5. Izbira zaznavanja signala položaja

     -- Popolnoma avtomatska proizvodna linija, PLC potrebuje povratne informacije o stanju obdelovanca in čeljusti → Opremite magnetna stikala M9BW (2 kosa privzeto)

     -- Enostavna ročna napeljava brez samodejne signalne logike → Osnovni model brez magnetnega stikala

Tipični scenariji uporabe v industriji

  1. MHZ2 standardna aplikacija udarca

     -- 3C Electronics: Hitro sortiranje in pobiranje PCB, čipov, konektorjev, majhnih plastičnih delov

     -- Precizna strojna oprema: visokofrekvenčno nalaganje/razkladanje mikro gredi, vijakov, žigosanih miniaturnih komponent

     -- Pakirni stroji: pozicioniranje in vpenjanje pokrovčkov steklenic, majhnih kartonov in nalepk

     -- Optična inšpekcijska oprema: naprava za pozicioniranje mini delov za postaje za vizualno zaznavanje

  2. MHZL2 Dolga uporaba

     -- Veliki plastični deli, debele plošče in prijemanje večplastnega materiala

     -- Izmet dela kalupa z globoko votlino, pomožno brizganje, odstranjevanje velikih obdelovancev

     -- Škatle, toge plastične škatle in prenos prevelikih obdelovancev

     -- Robotski končni efektor za ravnanje z materialom različnih velikosti z več specifikacijami

Rešitve standardnih ujemajočih se pnevmatskih vezij

  1. Krog 1: Dvojno delujoče prijemalo za množične proizvodne linije

     -- Servisna enota za zrak AFC → 4V210 5/2 elektromagnetni ventil → cev PU6 → prijemalo MHZ2/MHZL2 (stikala M9BW ožičena na digitalni vhod PLC)

  2. Krog 2: Varnostni krog ob izklopu za nadzemne robote

     -- AR regulator tlaka → 3V 3/2 elektromagnetni ventil → MHZ2-XXC enostransko delujoče NC prijemalo z dolgim ​​hodom

  3. Vezje 3: Mini ročno preprosto vezje vpenjalne naprave

     -- AC1500 mini zračna servisna enota → 3F nožni ventil → tanke cevi PU4 → miniaturno standardno prijemalo MHZ2-10D

Previdnostni ukrepi za delovanje in vzdrževanje

     -- Namestite natančni zračni filter serije AF 5 μm pred prijemalko; vdor prahu v vodilo povzroči zamašitev in drastično skrajša življenjsko dobo.

     -- Strogo poravnajte težišče obdelovanca s središčno osjo čeljusti; ekscentrična enostranska velika obremenitev povzroči neenakomerno obrabo tirnice.

     -- Ohranjajte stabilen zračni tlak 0,4 ~ 0,5 MPa za visoko ciklično delovanje; izogibajte se dolgotrajnemu neprekinjenemu delovanju pod polnim tlakom 0,7 MPa.

     -- Rezervirajte prostor medpomnilnika za magnetna stikala, da preprečite poškodbe sonde zaradi udarca čeljusti pri visoki hitrosti.

     -- Ne uporabljajte v okoljih z močno kislino, alkalijami ali organskimi topili z visoko koncentracijo za daljša obdobja; tesnilne komponente bodo korodirale in prezgodaj odpovedale.

Povzetek v enem stavku

     Standardna visokofrekvenčna visokofrekvenčna in vzporedna pnevmatska prijemala MHZL2 z dolgim hodom sprejmejo linearno vodilno strukturo z dvojnim batom z natančnostjo ±0,01 mm, tremi načini delovanja D/S/C in več možnostmi zamenljivih čeljusti in vrat, opremljena z magnetnimi pozicijskimi stikali M9BW, ki se pogosto uporabljajo za 3C, strojno opremo, pakirni robot EOAT samodejno vpenjanje obdelovancev, pobiranje in prenos.
