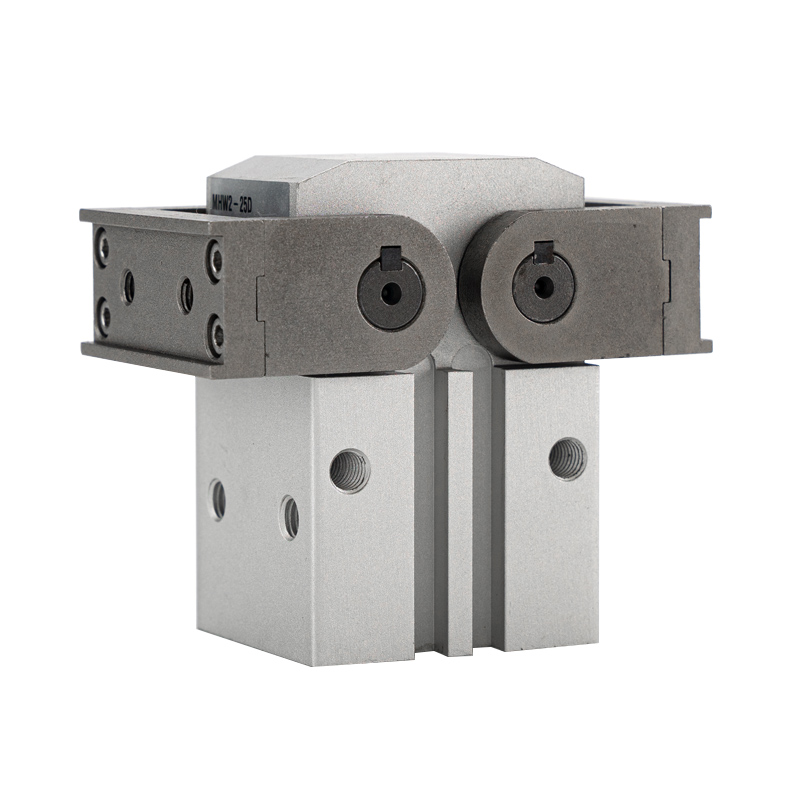

Pnevmatsko prijemalo serije MHW2 180° z vrtljivo letvijo in zobatom

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH MHW2 je 2-čeljustno nihajno prijemalo s pogonom z zobato letvijo in zobatom s skupnim kotom odpiranja 180°. Glavne prednosti: natančno sinhrono gibanje zobnikov, izjemno širok nihajni kot 180°, obris, ki prihrani prostor, štiristranske reže za montažo senzorjev in trpežna konstrukcija, odporna na prah. Široko uveljavljen za obračanje obdelovancev, nalaganje/razkladanje, prijemanje velikih delov in postaje za zaprt prostor ter postaja glavna izbira za aplikacije z nihajnimi prijemali pod velikim kotom.

Osnovna struktura in značilnosti oblikovanja

     -- Delovni princip: Cilinder potisne letev na pogonski zobnik za sinhrono vrtenje; dve čeljusti nihata simetrično. Začepanje zobnikov zagotavlja odlično sinhronizacijo, enakomerno vpenjalno silo brez odstopanja zamika.

     -- Karakteristika nihanja: Vsaka čeljust se vrti do 90°, skupno dvostransko odpiranje 180°. Popolnoma odprte čeljusti stojijo pravokotno na telo cilindra in zavzemajo najmanj prostora za projekcijo, kar je idealno za ravnanje z materialom, ki zahteva mehansko izogibanje.

     -- Razporeditev ohišja: kvadratno ohišje iz trdega anodiziranega aluminija z vgrajenim magnetnim obročem. Štiristranski (zgoraj/spodaj/levo/desno) senzorski utori podpirajo neposredno namestitev magnetnih stikal M9B / A93, neomejena razporeditev senzorjev.

     -- Material in zaščita: Trden oksidiran valj, čeljusti iz visoko trdnega legiranega jekla in tesnilna struktura, odporna na prah. Ozka zračnost preprečuje vdor tujkov, stabilno delovanje v prašnih delavnicah in podaljšano življenjsko dobo.

     -- Način delovanja: Dvojno delujoč (D). Dvosmerni potisk cilindra poganja vrtenje prestave naprej/nazaj za realizacijo odpiranja in zapiranja čeljusti.

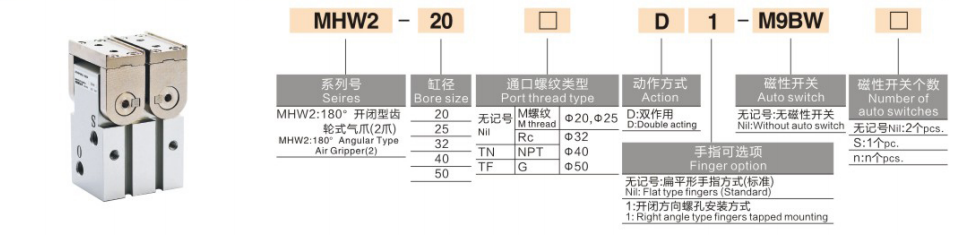

Celotno pravilo kodiranja modela

 1. Primer modela: MHW2-32D-M9BW

  2. Referenčni primeri standardnega naročila

     -- MHW2-25D：Vrtina 25, dvojno delujoči osnovni model brez magnetnega stikala

     -- MHW2-40D-M9B: izvrtina 40, dvojno delujoča, opremljena z magnetnim stikalom M9B

Tehnične specifikacije univerzalnega jedra (dovodni tlak 0,5 MPa)

Ključne konkurenčne prednosti

  1. 180° ultra širok kot zasuka & odlična izraba prostora

     -- Čeljusti stojijo navpično glede na telo pri popolnem odprtju in zasedajo samo predviden prostor za valj, primerno za ozke postaje in procese, ki zahtevajo izogibanje obdelovancu in obračanje.

  2. Visoko natančen sinhronski menjalnik

     -- Pogon z zobato letvijo in zobatim zobatom, sinhrona napaka ≤0,1°, uravnoteženo simetrično vpenjanje, učinkovito preprečuje zdrs obdelovanca zaradi enostranske sile.

  3. 360° prilagodljiva postavitev senzorja

     -- Magnetna stikala je mogoče namestiti na štiri površine karoserije, da se doseže spremljanje položaja v vseh smereh, priročna namestitev in zagon za katero koli usmeritev namestitve.

  4. Struktura, odporna na prah, za težka okolja

     -- Optimizirano tesnjenje in majhna notranja reža blokirata vdor prahu; mehanska življenjska doba ≥5 milijonov ciklov, stabilna za dolgotrajne visokociklične avtomatizirane proizvodne linije.

 Montažne oblike in tipične industrijske aplikacije

  1. Možnosti namestitve

     -- Aksialna vodoravna montaža: vodoravno vpenjanje za nakladanje in razkladanje s tekočega traku

     -- Vzdolžna navpična montaža: Navpično dviganje za postaje za obračanje obdelovancev

     -- Bočna stranska montaža: stransko vpenjanje za ozek zaprt prostor opreme

  2. Tipični scenariji uporabe

     -- Elektronika in gospodinjski aparati: ohišja za prijemanje in obračanje, plošče in komponente velikih dimenzij

     -- Avtomobilski deli: Prevoz ohišij svetilk, notranjih oblog in majhnih odlitkov

     -- Logistika in pakiranje: ravnanje s škatlami, paletami in materiali v sodih

     -- Avtomatizacija strojev in brizganja: pobiranje velikih obdelovancev iz obdelovalnih strojev in strojev za vlivanje

Primerjava izbire: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Vodnik za hitro izbiro v 3 korakih

  1. Izbira izvrtine glede na maso obdelovanca

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Rezerva ≥30 % varnostne rezerve obremenitve.

  2. Preverjanje kota zasuka

     -- Standardni kot nihanja enojne čeljusti 90°, skupno odpiranje 180°. Potrdite zadostno razdaljo za prilagoditev dimenzij obdelovanca in izogibanje premikanju.

  3. Ujemanje konfiguracije

     -- Povratne informacije o položaju: uporabite štiristranske pritrdilne reže z magnetnimi stikali serije M9B za prilagodljivo postavitev ne glede na orientacijo namestitve.

     -- Prašno okolje v delavnici: dajte prednost MHW2 zaradi vrhunske tesnilne strukture, odporne na prah.

Povzetek v enem stavku

     SOLH MHW2 z zobato letvijo in zobatim 180° nihajočim pnevmatskim prijemalom uporablja zobniški sinhroni prenos s štiristransko namestitvijo magnetnega stikala in protiprašnim tesnjenjem, ki podpira srednje obremenjeno obračanje obdelovanca in ravnanje z materialom; idealno nihajno prijemalo, ki prihrani prostor, za embalažne, avtomobilske in splošne avtomatizirane postaje z zaprtim prostorom.
