Težka serija MGG valj vodilne palice z dolgim ​​hodom | Pnevmatski cilinder ultra visoke togosti

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH MGG je profesionalni valj vodilne palice z dolgim ​​hodom za težke obremenitve z okroglo cevjo cilindra + zunanjo strukturo dvojne vodilne palice. Ta serija, zasnovana za izjemno visoko togost, ekstremno stransko odpornost na obremenitev, stabilno delovanje na dolgem hodu in visoko natančno zmogljivost proti vrtenju, pokriva velikosti izvrtin od φ20 mm do φ100 mm in ponuja dva modela, ki jih je mogoče konfigurirati: drsni ležaj iz ogljikove zlitine MGGM in tip krogličnega ležaja visoke natančnosti MGGL. Posebej je zasnovan za delovne pogoje z dolgim ​​hodom, veliko obremenitvijo, velikim udarcem in ekscentričnim delovnim pogojem, ki se pogosto uporablja v avtomatiziranih postajah za dviganje, prevajanje, zaustavljanje in potiskanje.

Ključne strukturne prednosti

• Izjemno visoka trdnost konstrukcije za težke obremenitve: Z uporabo debele okrogle cilindrične cevi in ​​zunanjih dvojnih vodilnih palic velikega premera z zasnovo širokega razpona zagotavlja serija MGG vodilno odpornost na upogibanje, torzijo in stransko silo v industriji. Njegova stranska obremenitev dosega več kot 3-krat večjo zmogljivost običajnih valjev, kar zagotavlja ničelno povešanje pri dolgih hodih in ničelni odmik pri velikih obremenitvah.

• Vodilna zmogljivost dolgega hoda v panogi: Celotna serija podpira največji standardni hod 1300 mm, kar daleč presega omejitve giba serij MGP in MGQ. Popolnoma se prilagaja transportu materiala na dolge razdalje, dviganju ploščadi z visokim hodom in razširjenim scenarijem linearne vožnje.

• Konfiguracije dvojnega ležaja za celotne scenarije

￮ MGGM (drsni ležaj): Opremljen je z drsno pušo iz karbonske zlitine in ima vrhunsko odpornost na bočne obremenitve, odpornost na udarce in odpornost proti obrabi, zato je prva izbira za težke delovne pogoje z velikimi obremenitvami, prahom in močnimi udarci.

￮ MGGL (kroglični ležaj): Z uporabo visoko natančnih linearnih krogličnih ležajev dosega izjemno nizko trenje, izjemno gladko gibanje giba in stabilno visokofrekvenčno kroženje, kar je idealno za natančno pozicioniranje z dolgim ​​hodom in visokohitrostno povratno gibanje.

• Standardni vgrajen hidravlični odbojnik: Za razliko od običajnih gumijastih blažilnikov je serija MGG opremljena z dvojno vgrajenimi hidravličnimi blažilniki kot standardna konfiguracija. Učinkovito absorbira ogromno udarno energijo, ki nastane pri dolgem gibu in hitrem gibanju, odpravlja hrup trka ter ščiti opremo in obdelovance pred poškodbami zaradi udarca.

• Izjemno visoka natančnost proti vrtenju: Doseže izjemno natančnost proti vrtenju ±0,02°~±0,07°, pri čemer večje velikosti izvrtin zagotavljajo večjo natančnost. Model φ100 mm dosega vrhunsko natančnost ±0,02°, kar zagotavlja izjemno stabilno in zanesljivo ponavljajoče se pozicioniranje.

• Modularna zasnova z nizkimi stroški vzdrževanja: Telo cilindra in vodilni okvir imata neodvisno modularno strukturo, ki omogoča ločeno zamenjavo cevi cilindra in komponent bata, kar močno zmanjša kasnejše stroške vzdrževanja. Večsmerni utori magnetnega stikala podpirajo prilagodljivo namestitev zaznavanja položaja.

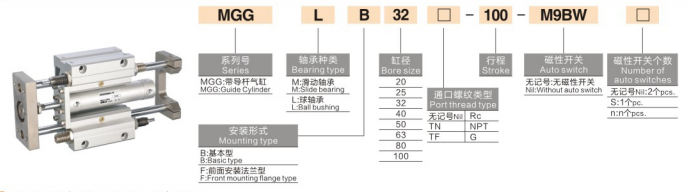

Popolna pravila za poimenovanje modelov

Primeri modelov: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Referenčni primeri standardnega naročila

• MGGM40-300S: izvrtina 40 mm, dolg hod 300 mm, drsni ležaj z vgrajenim magnetom

• MGGL25-200J-30S: izvrtina 25 mm, standardni hod 200 mm, nastavljiv hod 30 mm, natančen kroglični ležaj

• MGGM63-400F-XB6: izvrtina 63 mm, gib 400 mm, prirobnica, visokotemperaturno odporen valj za težke obremenitve

Standardni osnovni tehnični parametri

(Standardni preskusni pogoji: normalna temperatura 20 ℃, nazivni tlak 0,5 MPa)

1. Splošni parametri delovanja

• Razpon delovnega tlaka: 0,1 ~ 1,0 MPa; Preizkusni tlak: 1,5 MPa

• Temperatura okolja: -10℃~60℃ (konvencionalno okolje brez ledu); -10 ℃ ~ 150 ℃ (-XB6 visokotemperaturna različica)

• Hitrost delovanja bata: 50~1000mm/s, posebej optimizirano za dolgotrajno delovanje pri visoki hitrosti

• Način medpomnilnika: Standardni dvojni hidravlični blažilnik z močno absorpcijo energije udarca

• Način mazanja: Delovanje brez olja brez vzdrževanja, primerno za različna industrijska okolja

2. Teoretični podatki o potisku (@0,5 MPa, enota: N)

3. Podatki o teži izdelka (100 mm giba, enota: kg)

Primerjava izbire jedra MGGM proti MGGL

Montažne metode in tipični scenariji uporabe

1. Možnosti dvojne namestitve

• Osnovni tip (B): Vnaprej rezervirane luknje za vijake na spodnji in stranskih površinah za neposredno pritrditev. Odlikuje ga enostavna montaža in demontaža, primerna za običajno vodoravno in navpično postavitev opreme.

• Vrsta prirobnice (F): Struktura za pritrditev sprednje prirobnice, posebej zasnovana za navpično potiskanje navzdol, vlečenje in delovne pogoje visečega tovora, kar zagotavlja stabilno obremenitev.

2. Osnovne industrijske aplikacije

• Dvižna ploščad z dolgim ​​hodom: Dvigovanje opreme in navpična vožnja delovne mize, ki podpira največ 1300 mm izjemno dolgega hoda, ohranja stabilnost brez povešanja pri težki obremenitvi s polnim gibom.

• Prevajanje tekočega traku za težke obremenitve: prevajanje obdelovancev, prenos palet in potiskanje materiala na dolge razdalje; odlična anti-ekscentrična in anti-offset zmogljivost zagotavlja dosledno natančnost delovanja.

• Postaja za zaustavitev z velikimi udarci: Zaustavitev obdelovanca proizvodne linije, pozicioniranje in omejitev udarca; standardni hidravlični blažilnik popolnoma absorbira trenutno kinetično energijo udarca za zaščito opreme.

• Splošna avtomatizacija težke vožnje: Dviganje vboda, izmet težkih delov in ekscentrična vožnja bremena; nadomešča tradicionalne kombinacije razcepnega valja + težkih vodilnih stebrov za poenostavitev mehanske strukture in izboljšanje stabilnosti sistema.

MGG proti MGP proti MGQ Primerjava osnovnih razlik (Key Selection Guide)

Vodnik za hitro izbiro v treh korakih

1. Izbira velikosti izvrtine: Izberite velikost izvrtine glede na dejansko delovno obremenitev. ohraniti teoretični potisk ≥ dejanska obremenitev × 1,5; rezervirajte 80 % varnostne rezerve za delovne pogoje z dolgim ​​hodom, da preprečite povešanje palice in odstopanje položaja.

2. Izbira tipa ležaja: izberite drsni ležaj MGGM za scenarije z veliko obremenitvijo, prahom in močnimi udarci; izberite kroglični ležaj MGGL za natančno pozicioniranje z dolgim ​​hodom in visokofrekvenčno ciklično gibanje.

3. Izbira funkcionalne konfiguracije

￮ Zahteva po izjemno dolgem hodu: dajte prednost seriji MGG (največji hod 1300 mm, več kot zmogljivost MGP/MGQ)

￮ Zahteva za zaznavanje položaja: konfiguracija magneta Equip S + večsmerna magnetna stikala

￮ Visokotemperaturno okolje: izberite -XB6 visokotemperaturno odporno možnost (-10 ℃ ~ 150 ℃)

Povzetek v enem stavku

     Težki cilinder vodilne palice z dolgim ​​hodom serije SOLH MGG ima največjo togost, izjemno odpornost na udarce in vodilno stabilnost pri dolgem hodu 1300 mm v panogi, opremljen s standardnim hidravličnim blažilnikom in izjemno visoko natančnostjo proti vrtenju, s čimer postane optimalna rešitev za avtomatizirane vozne postaje s težkimi obremenitvami, dolgim ​​potovanjem in močnim udarcem.
