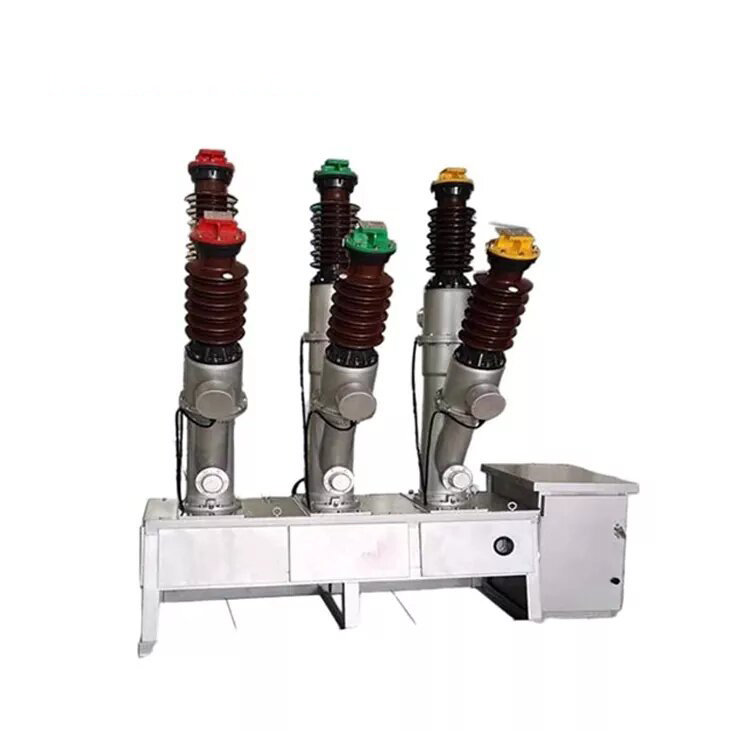

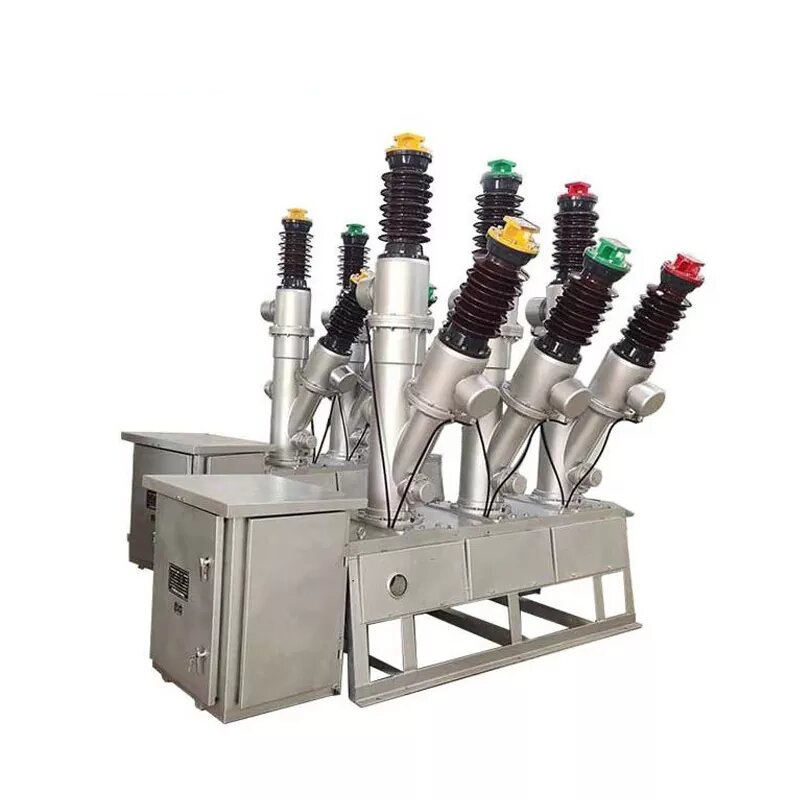

LW8-40,5 35kV Outdoor AC Visoka napetost SF6 odklopnik

LW8-40,5 35kV Outdoor AC Visoka napetost SF6 odklopnik

       LW8 (a) -40,5 zunanji odklopnik AC SF6 je trifazna, 50Hz zunanja visokonapetostna električna naprava, zasnovana za uporabo v napajalnih sistemih z nazivno napetostjo 40,5 kV. Uporablja plin SF6 kot ločni in izolacijski medij, s stisnjenim mehanizmom za iztegnitev loka, ki zagotavlja vrhunsko zmogljivost prekinitve. Ta odklopnik je primeren za aplikacije v napajalnih podstanicah, elektrarnah in distribucijskih omrežjih, kjer lahko zanesljivo preklopi tako nazivni kot na kratkem stiku. Idealen je tudi za uporabo kot odklopnik ali za odklop bank kondenzatorjev. Naprava vključuje vgrajen trenutni transformator za namene merjenja in zaščite, zaradi česar je odlična izbira za nadgradnjo starejših sistemov odklopnikov.

Struktura izdelka

Odklopnik ima zasnovo porcelanskega stolpca s tremi različnimi fazami, od katerih je vsaka opremljena z ločeno komoro, ki jo je razkrila lok, napolnjena s stisnjenim zrakom. Trifazni plin je povezan z bakrenimi cevmi. Ključne sestavine odklopnika vključujejo ohišja porcelana, trenutni transformator, komoro za gašenje obloka, absorber, delovni mehanizem, menjalniško škatlo, osnovni okvir, povezovalne palice in vzmeti. Porcelanski rokav služi kot podpora in izolacija za povezovanje glavnega vezja odklopnika s napajalnim sistemom. Prav tako je del tlačne posode, ki zagotavlja močne trdnosti in zagotavlja zračnost.

Prijave:

 Prenos in distribucija moči: primerna za uporabo v podstanicah, transformatorskih postajah in omrežjih za distribucijo električne energije.

 Preklapljanje: Učinkovito obdeluje ocene tokove, tokove kratkega stika in zasilne odklop.

 Zaščita banke CAPAPACITOR: lahko varno odklopite banke kondenzatorjev in tako zagotovite nemoteno delovanje sistema.

 Idealna zamenjava: Odlična možnost za zamenjavo starejših, zastarelih odklopnikov v sistemu.

Okoljski pogoji:

 VELIKOST: do 3000 metrov nadmorske višine.

 AMBIENT TEMPERATA: od -30 ° C do +45 ° C.

 Stopnja oškodovanja: primerna za okolja, razvrščena kot stopnja II, III ali IV.

 Humičnost: dnevna povprečna vlažnost ne presega 95%, mesečno povprečje največ 90% (pri 25 ° C).

 Tlak veslanja: ne presega 700PA, kar ustreza hitrosti vetra do 34 m/s.

 Pogoji za uporabo: Idealno za območja, ki ne vsebujejo vnetljivih materialov, eksplozijskih tveganj, kemične korozije in hudih vibracij.

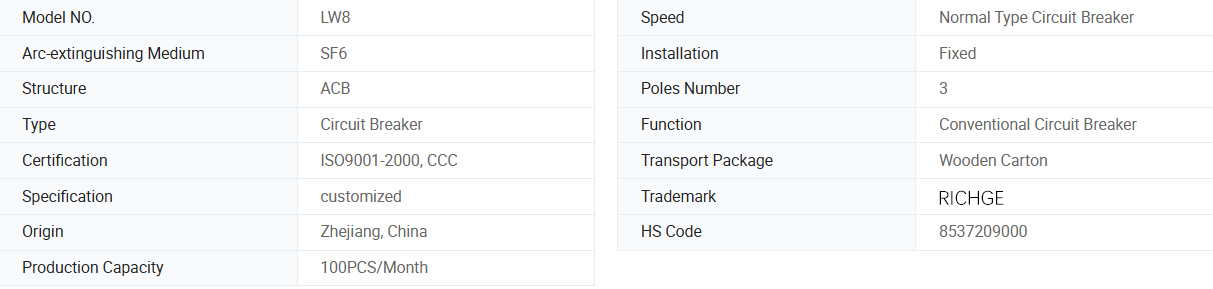

Osnovne informacije.

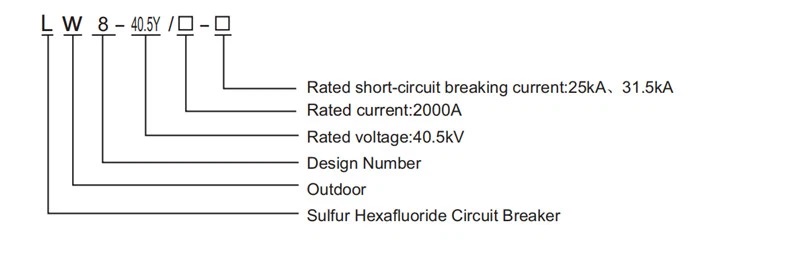

Opis modela

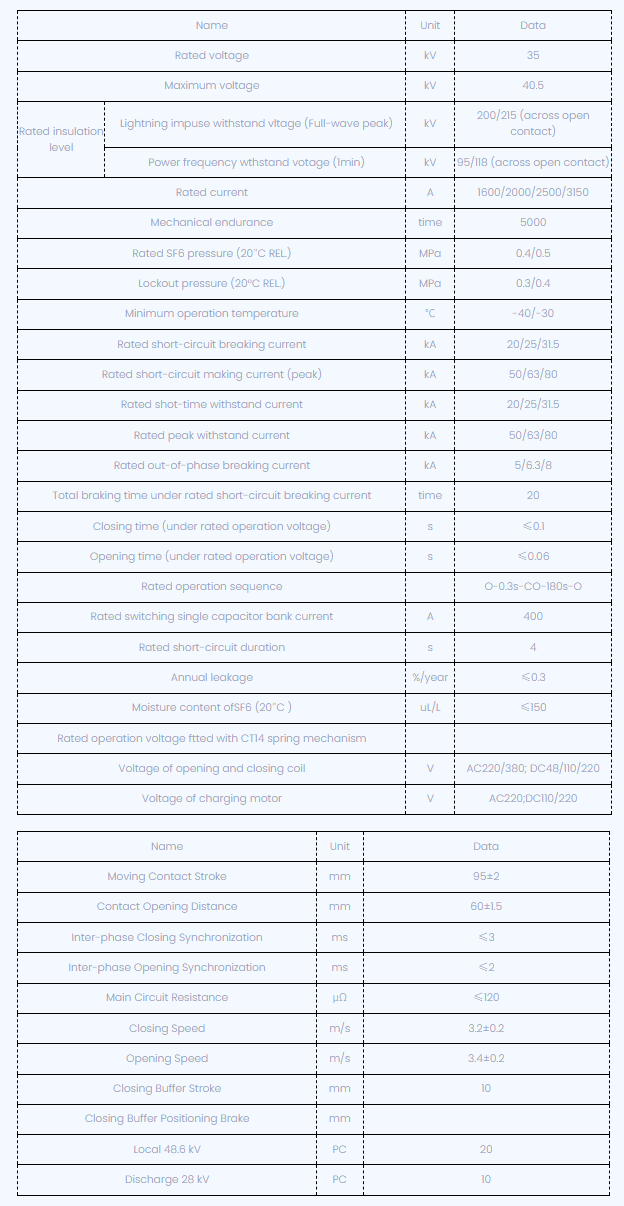

Tehnični parametri

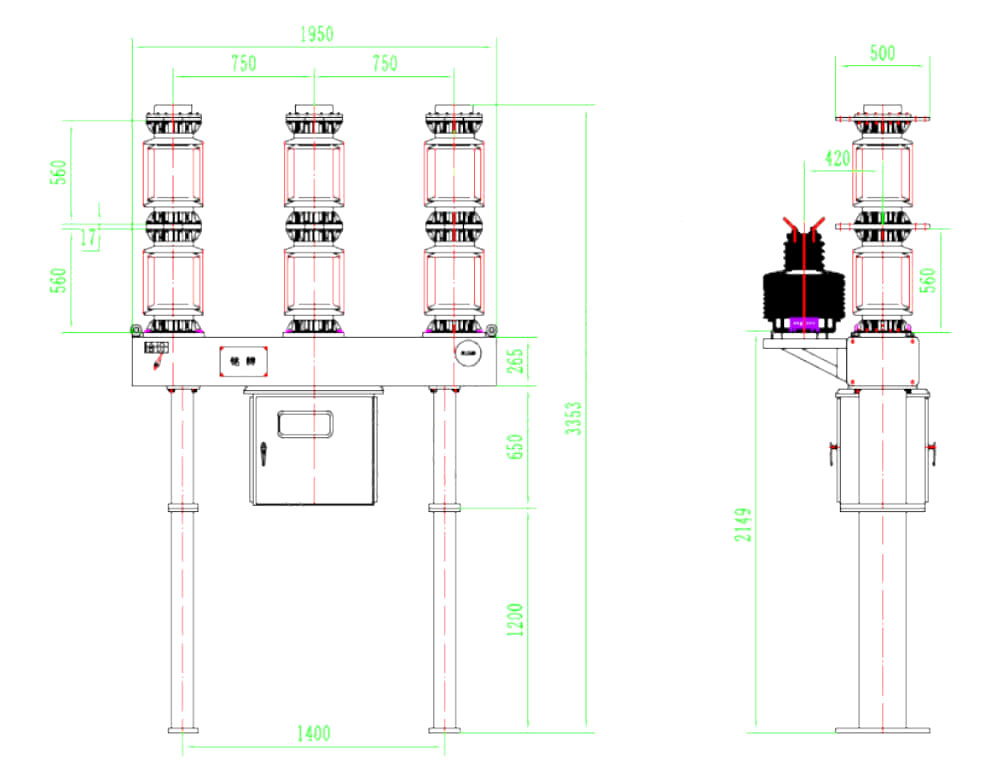

Tehnična risba

Navodila za naročanje odklopnikov LW8-40.5 SF6

1: Model odklopnika, specifikacije;

2: Nazivni električni parametri (napetost, tok, prelomni tok itd.)

3: okoljski pogoji (temperatura okolice, nadmorska višina, raven onesnaževanja okolja);

4: delovna napetost in napetost motorja;

5: Število, tokostno razmerje in raven kombinacije notranjih ali zunanjih tokovnih transformatorjev. Sekundarna obremenitev;

6: Ime in količina rezervnih delov, posebnih orodij in opreme (treba je naročiti ločeno).

Pogosta vprašanja

1. Ali ste trgovsko podjetje ali proizvajalec?

  Smo profesionalna tovarna z 10 -letnimi izkušnjami na področju visoke in nizko napetostne stikalne naprave, podstanice, transformatorjev, škatle za distribucijo kablov in različne električne opreme, kot so vakuumski odklopniki, stikala za obremenitev, itd.

  Naša tovarna je odličen dobavitelj kitajske korporacije State Grid.

2. Ali sprejemate prilagojene storitve?

   Ponujamo storitev OEM/ODM in lahko na izdelek natisnemo vaš logotip. Naša profesionalna tehnična in ponudbena skupina lahko zagotovi zadovoljiv projekt v skladu z vašimi risbami in parametri.

3. Kakšen je tvoj MOQ?

     Naš MOQ je 1 kos.

4. Kako dolgo je vaš čas za dostavo?

   Odvisno je od zahteve vašega izdelka in količine. Na splošno je na voljo 5 ~ 10 delovnih dni.

5. Kako rešujete težave s kakovostjo?

   Navedite podrobne fotografije težav s kakovostjo.  Naš oddelek za tehnično in kakovost bo analiziral. V 2 dneh bomo naredili zadovoljivo rešitev.

6. Kakšni so vaši plačilni pogoji?

     30% T/T vnaprej, 70% pred odpremo.  Zahodna Union, L/C so tudi sprejemljivi.

Tovarna

Spričevalo
