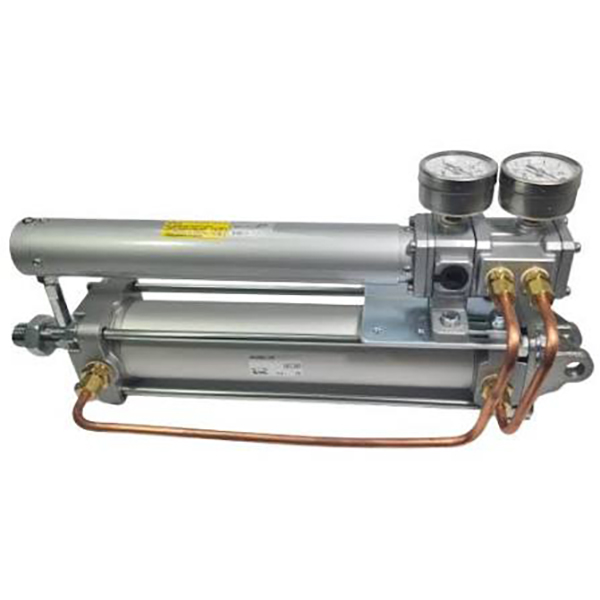

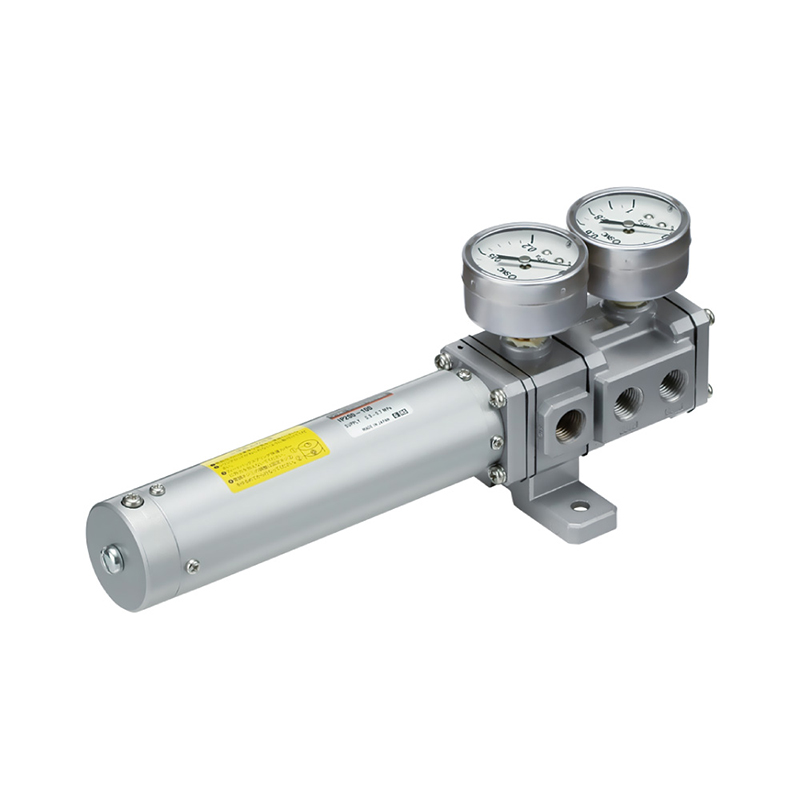

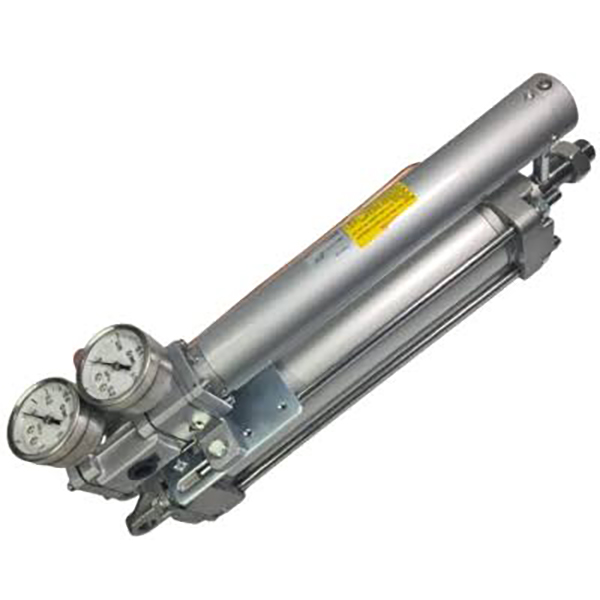

Pnevmatski krmilni servo cilindrični pozicioner serije IP200

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija IP200, ki je bila predstavljena pod blagovno znamko SOLH podjetja Richge Technology, je pnevmatski pozicioner pilotnega servo cilindra. Zagotavlja visoko natančen proporcionalni nadzor položaja za standardne cilindre, linearno pretvarja 0,02~0,1MPa pnevmatski krmilni signal v natančen premik batnice cilindra. Popolnoma zračno gnan brez napajanja, je intrinzično varna rešitev za pozicioniranje za industrijska okolja, nagnjena k eksplozijam.

Osnovne tehnične specifikacije

    1. Osnovni parametri

     -- Združljivi cilindri: izvrtina ≥ Ø50 mm, gib 25 ~ 300 mm (prilagodljivo na korak 1 mm)

     -- Načelo krmiljenja: servo mehanizem šoba-loputa, ki temelji na teoriji ravnovesja sil

     -- Tlak dovodnega zraka (SUP): 0,3~0,7MPa

     -- Vhodni krmilni signal (IN): standardni pnevmatski signal 0,02 ~ 0,1 MPa

     -- Temperatura okolja in medija: -5 ℃ ~ +60 ℃ (standardna različica)

     -- Navoj vrat: glavna vrata Rc1/4; priključek za manometer Rc1/8

     -- Neto teža: pribl. 700 g (na podlagi modela s gibom 100 mm) Indeks natančnosti nadzora · Občutljivost: ≤ 0,5 % F.S.

     -- Linearnost: ≤ ±2 % F.S.

     -- Histereza: ≤ 1 % F.S.

     -- Ponovljivost: ≤ ±1 % F.S.2.

Načelo delovanja ravnotežja sile

     -- Vhod signala: Pnevmatski krmilni signal vstopi v vrata IN in potisne vhodno membrano.

     -- Servo ojačanje: premik membrane spremeni razdaljo proti šobi za prilagoditev protitlaka, s čimer poganja notranji kolut za preklapljanje zračnih krogov.

     -- Aktivacija cilindra: izhod zraka pod pritiskom prek vrat OUT1 / OUT2 za podaljšanje ali vlečenje dvojno delujočega cilindra.

     -- Povratna informacija o položaju: Gibanje cilindra potegne povratno membrano nazaj skozi ojnico in povratno vzmet, da doseže ravnovesje sile z vhodnim signalom; tuljava se vrne v nevtralni položaj, da se valj natančno zaklene v ciljnem položaju.

Opredelitev kode modela (IP200-XXX-YY)

     -- IP200: koda osnovne serije

     -- XXX: nazivni hod (25/50/100/150/200/250/300 mm)

     --YY Izbirna pripona: Brez pripone: Standardni model s povratno vzmetjo iz ogljikovega jekla -T: Opremljen s povratno vzmetjo iz nerjavečega jekla -XN: Nizkotemperaturna različica (-30°C ~ +60°C) -XZ: Visokotemperaturna različica (-5°C ~ +80°C)

Primer: IP200-200-T → 200 mm giba, povratna vzmet iz nerjavečega jekla.

Definicija vrat

     -- SUP: glavni dovod zraka (0,3~0,7MPa)

     -- IN: Vhod pnevmatskega krmilnega signala (0,02~0,1MPa)

     -- OUT1 / OUT2: Dvojna izhodna vrata za dvojno delujoči valj

     -- NEX: Izpušna odprtina

     -- Merilnik: namenska vrata za namestitev manometra

Glavne prednosti izdelka

     -- Visoko natančno pnevmatsko pozicioniranje, varno pred eksplozijo. Primerljiva natančnost pozicioniranja električnih servo sistemov; popolnoma zračno, brez električnih komponent, intrinzično varno za vnetljiva in eksplozivna delovna območja.

     -- Kompaktna integrirana struktura vse-v-enem Integrirana zasnova enote za neposredno montažo na standardne jeklenke, kar poenostavi namestitev na kraju samem in postopke rutinskega vzdrževanja.

     -- Priročna zasnova kalibracije Vgrajen neodvisen vijak za nastavitev ničle in vijak za nastavitev razpona za hitro kalibracijo na kraju samem brez dodatnega orodja.

     -- Več možnosti materiala za korozijsko odpornost Povratna vzmet je na voljo v različicah ogljikovega jekla ali nerjavečega jekla za prilagajanje vlažnim, jedkim okoljem v delavnici.

     -- Različice po meri s širokim temperaturnim razponom Standardni, nizkotemperaturni in visokotemperaturni izbirni modeli za zadovoljitev zahtevnih industrijskih pogojev s spremenljivo temperaturo.

Tipični scenariji uporabe

     -- Postaje za natančno pozicioniranje: oprema za rezanje, stiskanje, premazovanje in avtomatsko ravnanje z materialom

     -- Kontrola industrijskih procesov: regulacija odpiranja ventilov, nadzor napetosti tkanja in sistemi za korekcijo robov tkanja

     -- Posebna težka okolja: oprema, odporna na eksplozije, prah in vodotesna oprema za kemične tovarne in rudarske stroje

     -- Pnevmatska servo osrednja enota: služi kot osrednja krmilna komponenta popolnih pnevmatskih servo sistemov za pozicioniranje

Navodila za delovanje in namestitev

     -- Zahteva za vir zraka: Dovodni zrak mora biti suh in čist z natančnostjo filtracije ≤5 μm, da preprečite blokado šob in napako pri pozicioniranju.

     -- Referenca kalibracije: Popolna nastavitev ničle in razpona pod standardnim dovodnim tlakom 0,5 MPa za optimalno linearno delovanje.

     -- Smer namestitve: podpira namestitev pod katerim koli kotom; izogibajte se namestitvi, ki povzroča nabiranje kondenzirane vode znotraj notranjega sklopa enote.

Povzetek v enem stavku

     SOLH IP200 pnevmatski servo pozicioner z šobo in loputo z uravnoteženjem sile linearno pretvori zračni signal 0,02 ~ 0,1 MPa v natančen premik cilindra, ki se ponaša z visoko natančnostjo pozicioniranja, protieksplozijsko varnim delovanjem samo z zrakom, nastavljivo kalibracijo nič/razpon in možnostmi po meri za več temperatur, idealno proporcionalno krmilno enoto za pozicioniranje za eksplozijsko varno kemikalijo, rudarstvo in oprema za natančno avtomatizacijo.
