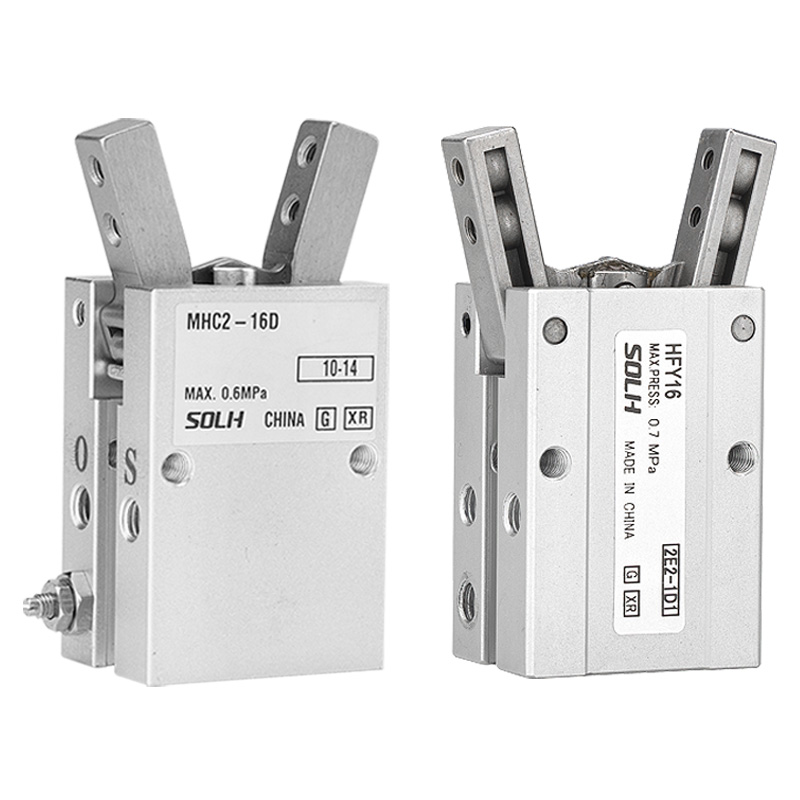

HFY serija Y-Type Pivot Swing Pnevmatsko prijemalo

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH HFY je kompaktno vrtljivo prijemalo v obliki črke Y, ki ga poganja en bat in vrtljivi vzvodni mehanizem, neposredna alternativa SMC MHC2. Glavne značilnosti: povečanje navora vzvoda za močno vpenjalno silo, velik nihajni kot odpiranja, tanko ohišje za tesen prostor za namestitev. Idealen za okrogle, ukrivljene in nepravilne majhne komponente, ki se pogosto uporabljajo v elektroniki, strojni opremi, plastičnih delih in montažnih postajah za lahke obremenitve.

Osnovna struktura in princip delovanja

   1. Menjalnik: en bat potisne sklop vrtljive ročice, da pretvori linearno gibanje v nihajno gibanje tipa Y. Struktura vzvoda poveča izhodni navor za močno vpenjanje.

   2. Načini delovanja

     -- HFY: Dvojno delujoč (standard) – dvosmerno krmiljenje zraka za odpiranje in zapiranje

     -- HFTY: enojno delujoče normalno odprte – objemke za dovod zraka; vzmet se samodejno odpre po izgubi tlaka

   3. Kot nihanja: največje odprto +30°, zaprto -10°, skupno efektivno nihanje pribl. 40°, zagotavlja zadostno odprtino za pobiranje delov.

   4. Konstrukcija: Telo iz trdega anodiziranega aluminija, čeljusti visoke trdnosti, vgrajen magnetni obroč. Tri montažne površine (spodaj / ob strani / zadaj). Vgrajeni nastavljivi dušilni ventili za neodvisen nadzor hitrosti.

   5. Natančnost položaja: ponavljajoča se natančnost pozicioniranja ±0,02 mm, stabilna za natančno pobiranje lahkih obremenitev.

Celotno pravilo kodiranja modela

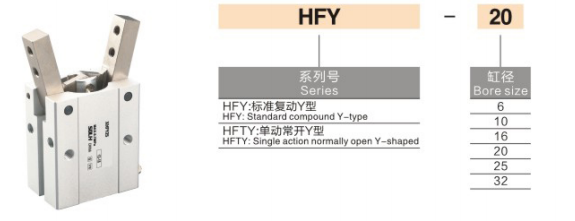

   1. Primer modela: HFY20-M9BW

  2. Referenca standardnega naročila

     HFY25-M9BW Vrtina 25, dvojno delujoča, opremljena z magnetnim stikalom M9BW (1m kabla).

Univerzalne osnovne tehnične specifikacije

Tabela vrtilnega kota in navora vpenjanja (@0,5 MPa, standardne čeljusti)

⚠️ Pomembna opomba: vpenjalni moment se zmanjšuje, ko se dolžina iztegnjene čeljusti poveča. Pri izračunu obremenitve je treba rezervirati varnostni faktor ≥1,5.

Prednostni scenariji uporabe

   ✅ Dajte prednost HFY, če:

     -- Obdelovanci so okrogle, ločne ali nepravilne miniaturne komponente (elektronski terminali, majhna plastična ohišja)

     -- Zahteva relativno velik odpiralni kot (~40°) znotraj omejenega namestitvenega ovoja

     -- Postavitev opreme z omejeno višino/širino; Y nihajna struktura prihrani več prostora kot vzporedna prijemala

     -- Lahka obremenitev ≤5 kg, visokofrekvenčno cikliranje, zahteven stroškovno učinkovit aktuator

     -- Potrebujete prilagodljivo namestitev na tri površine za kompaktno orodje po meri

Primerjava izbire: HFY VS SMC MHC2

Ključne smernice za izbiro

   1. Izbira izvrtine na podlagi mase obdelovanca in podaljška čeljusti

     -- Majhna obremenitev ≤1kg → ø6/10; Srednja obremenitev 1~5kg → ø16~32

   2. Izbira načina delovanja

     -- Splošna kontinuirana proizvodnja → HFY dvojno delujoč

     -- Potrebujete samodejno odpiranje po izpadu električne energije → HFTY z enojnim delovanjem ŠT

   3. Montažna postavitev

     -- Zaželena privzeta spodnja montaža; stranski nosilec za ozko širino; zadnji nosilec za postaje za prenos tekočih linij

   4. Nastavitev hitrosti

     -- Uporabite vgrajene nastavljive dušilne ventile za nadzor hitrosti nihanja in preprečevanje udarca obdelovanca

   5. Povratne informacije o položaju

     -- Namestite magnetna stikala CMSH / DS1-G na dvojne utore za zaznavanje popolnoma odprtega in zaprtega stanja

Povzetek v enem stavku

     SOLH HFY tipa Y vrtljivo nihajno pnevmatsko prijemalo ima strukturo ojačanja navora z enim batnim vzvodom, na voljo v dvojno delujočih HFY in enojno delujočih NO HFTY, tripovršinska montaža z vgrajenim dušilnim ventilom in režo za magnetno stikalo, stroškovno učinkovita alternativa MHC2 za okrogle in nepravilne majhne dele, visokofrekvenčno pobiranje lahkih obremenitev v 3C, strojni opremi in plastični opremi za avtomatizacijo.
