Zunanji AC električni odklopnik serije GW4 12 kV 40,5 kV enopolna izolacijska čarovnica

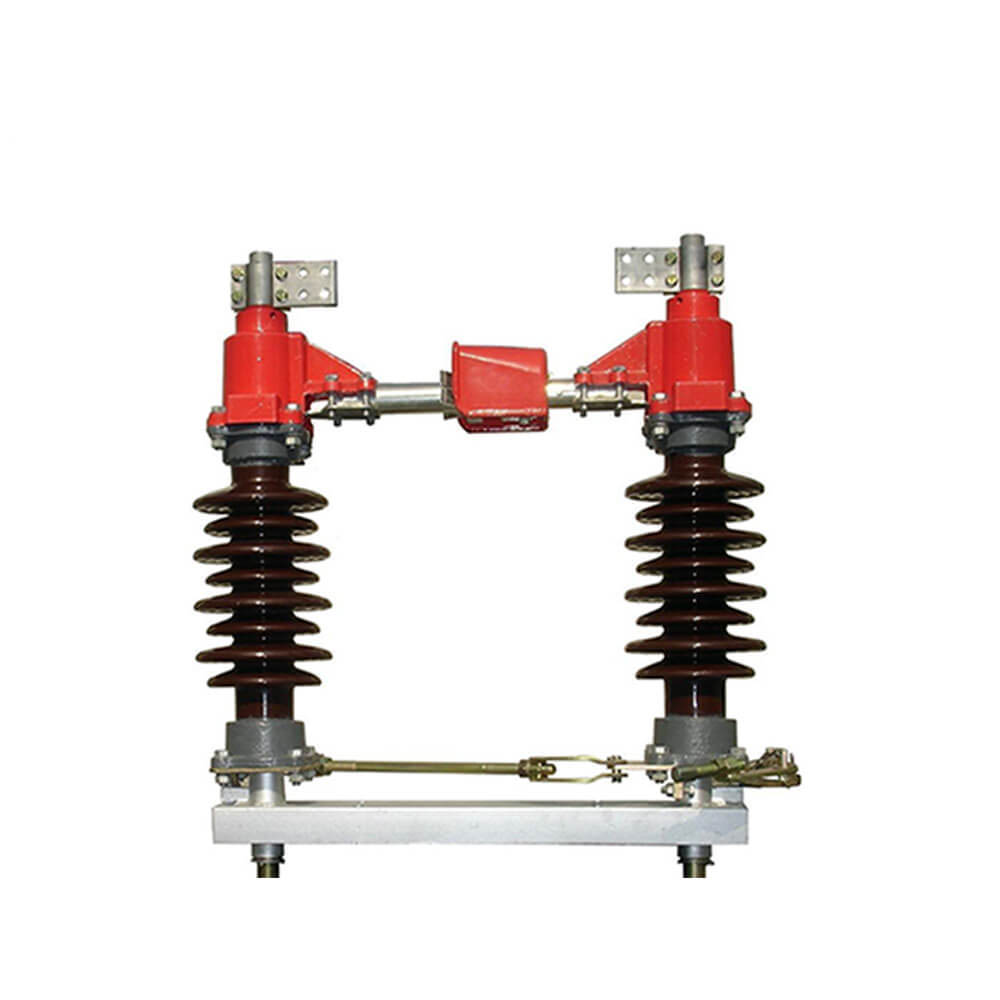

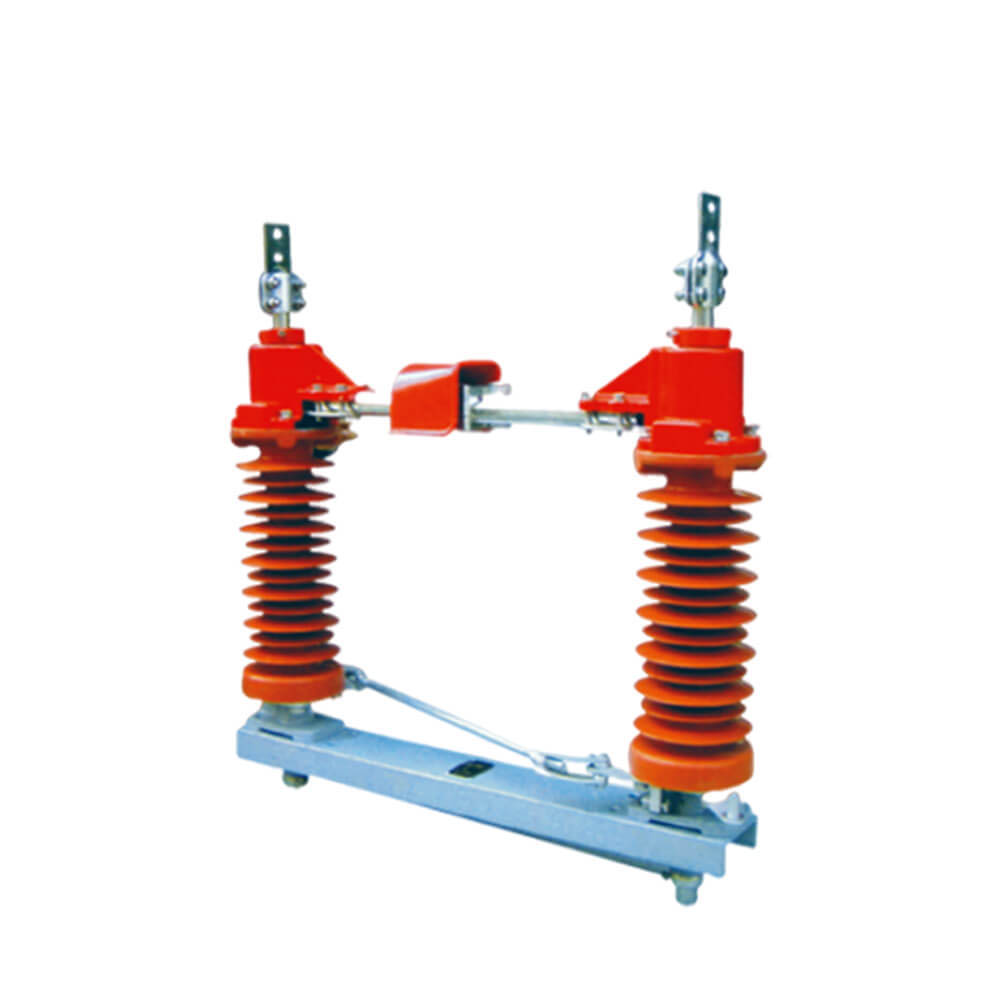

GW4-12(40.5) Zunanje HV ločilno stikalo

  Visokonapetostni ločilnik je pomembna stikalna naprava v električnem sistemu elektrarne in transformatorske postaje, ki jo je treba uporabljati skupaj z visokonapetostnim odklopnikom. Uporablja se za povezovanje, prekinitev ali menjavo vodov visokonapetostne opreme pod napetostjo in obremenitvijo. Njegove glavne funkcije so: zagotavljanje varnosti visokonapetostnih električnih naprav in naprav pri vzdrževalnih delih, izolacija napetosti, ni ga mogoče uporabiti in izklopiti, vhodni obremenitveni tok in tok kratkega stika, lahko se uporablja samo za nekatere preklopne operacije, ki ne proizvajajo močnega obloka, to pomeni, da nima funkcije gašenja obloka; glede na lokacijo namestitve ga lahko razdelimo na notranji in zunanji tip, glede na število izolacijskih stebrov, tip z enim stebrom, tip z dvojnim stebrom in tip s tremi stebri, z dodatno opremo za vsako napetostno raven.

  GW4-12(40,5)zunanje AC visokonapetostno ločilno stikalo se uporablja za odpiranje in zapiranje tokokroga z napetostjo, vendar brez obremenitve 50/60Hz, 12(40,5)kV napajalni sistem. Skladen je s standardi IEC129-1984 AC ločilno stikalo in ozemljitveno stikalo ter GB1985 in drugimi ustreznimi standardi.

Delovni mehanizem

  Visokonapetostni odklopnik lahko zagotovi varnost visokonapetostnih električnih naprav in naprav pri vzdrževalnih delih in igra vlogo izolacijske napetosti. Ni ga mogoče uporabiti za prekinitev, vnos obremenitvenega toka in prekinitev toka kratkega stika. Uporablja se lahko samo za nekatere preklopne operacije, ki ne proizvajajo močnega obloka, to pomeni, da nima funkcije gašenja obloka. Glede na različne lokacije namestitve ga lahko razdelimo na notranji in zunanji tip, glede na število izolacijskih stebrov pa ga lahko razdelimo na notranji in zunanji tip. Tip stolpca, tip dvojnega stolpca in tip treh stolpcev, z dodatno opremo za vsako napetostno raven. Prav tako lahko zanesljivo izolira izklopni del visokonapetostne razdelilne naprave od dela pod napetostjo, da zagotovi varnost vzdrževalnih del. Vsi kontakti visokonapetostnega ločilnika so izpostavljeni v zraku z vidnimi prelomnimi točkami. Odklopnik nima naprave za gašenje obloka, zato ga ni mogoče uporabiti za prekinitev bremenskega toka ali toka kratkega stika. V nasprotnem primeru bo pod delovanjem visoke napetosti prelomna točka povzročila močan oblok, ki ga je težko sam pogasiti in lahko celo povzroči preboj (kratek stik med fazami ali fazami), opeče opremo in ogrozi osebno varnost. Gre za resno nesrečo "vlečenja ločilnika z obremenitvijo".

  Visokonapetostni ločilnik se lahko uporablja tudi za preklop nekaterih tokokrogov za spremembo načina delovanja sistema. Na primer, v vezju dvojnega vodila se lahko uporabi visokonapetostni ločilnik za preklop delovnega vezja z enega vodila na drugega.

Značilnost strukture

 To ločilno stikalo je sestavljeno iz podstavka, izolacijske opore, električnega materiala in pogonskega mehanizma. Na vsakem drogu sta dve opornici, električno rezilo pa je nameščeno na vrhu vsake opornice, povezovalna točka obeh rezil pa je med obema opornicama. S pogonom delovnega mehanizma se lahko dve lopatici vrtita vodoravno za devetdeset stopinj, da se zapreta. Tri enopolna ločilna stikala lahko povežemo v vezno tripolno stikalo prek medvezne palice. To odklopno stikalo se lahko ujema z ročnim mehanizmom tipa CS11 ali CS17, pri čemer se CS17 uporablja v odklopnem stikalu z ozemljitvijo. (motorni mehanizem je mogoče namestiti v skladu z zahtevami uporabnika), razumna struktura, prilagodljivo delovanje; priročna namestitev, možnost uporabe enopolnega ali tripolnega; velika kontaktna razdalja, varna in zanesljiva izolacija. Vrsta ozemljitve je prilagodljiva glede na zahteve uporabnika, lahko izberete enojno ozemljitev, dvojno ozemljitev ali brez ozemljitve.

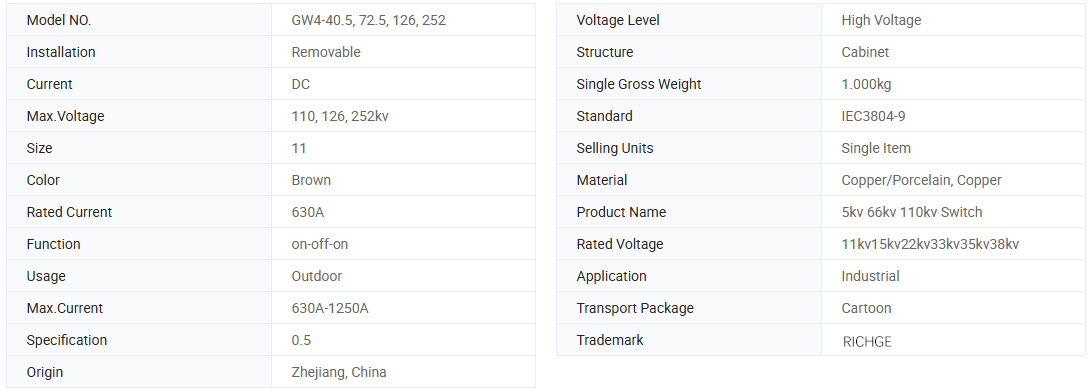

Osnovne informacije.

Tehnični parameter

Model	Nazivna napetost (kV)	Nazivni tok (A)	Odporni tok (kA)	4s kratek čas vzdržljivi tok (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Risanje

Uporabite okoljske pogoje

1.Nadmorska višina: ≤3000m;

2. Temperatura okolja: -25 ℃ ~ + 40 ℃;

3. Hitrost vetra: ≤35m/s;

4. Stopnja onesnaženosti: ≤III;

5. Intenziteta potresa: ≤8 stopinj;

6. Veljavne priložnosti ne smejo vsebovati vnetljivih, eksplozivnih in jedkih plinov.

Navodila za naročanje

●Sprejmi OEM&ODM: DA

●Certifikat: CE, poročila o preskusih

●Čas izdelave: 7~ 12 delovnih dni

●Garancijsko obdobje: 12 mesecev

●Dobavni rok: 15 dni

●Pri naročilu tega stikala navedite specifikacijo modela, nazivno napetost, nazivni tok in druge tehnične podatke.

●Če obstajajo posebne zahteve, se lahko dogovorite za njihovo rešitev.
