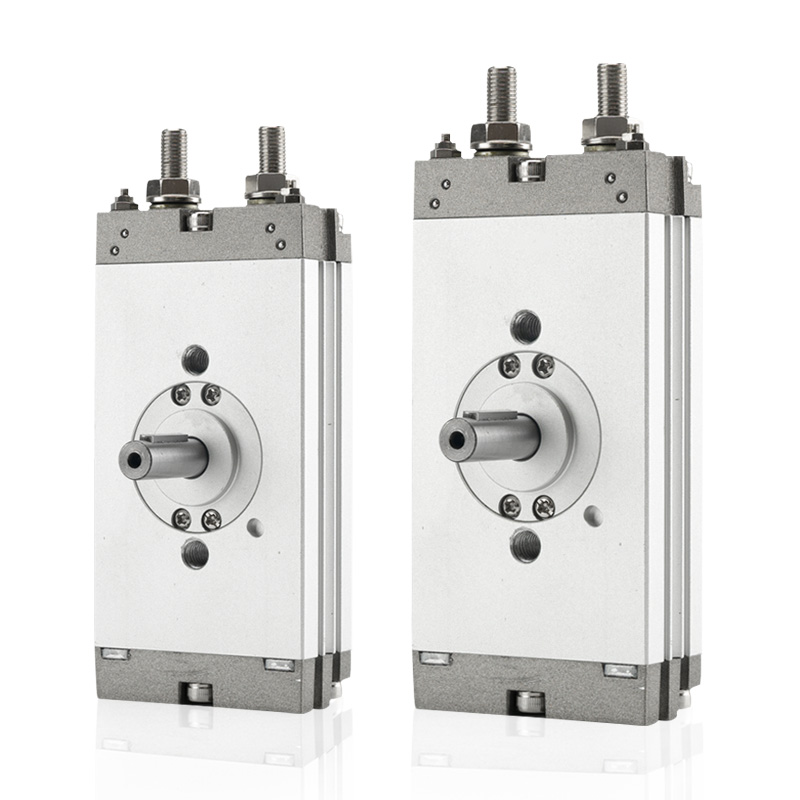

Izjemno tanek rotacijski cilinder z letvijo in zobatim zobatom serije CRQ2 | Kompakten nihajni cilinder brez zračnosti

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in glavne prednosti

     Serija SOLH CRQ2 je ultra tanek ploski rotacijski cilinder z zobato letvijo in zobato strukturo z dvojnim batom brez zračnosti. Z izjemno nizko višino ohišja in vgrajeno zasnovo za pritrditev na prirobnico podpira 90°/180°/360° nihajne kote širokega razpona in pokriva velikosti izvrtin od φ10 do φ40. Ta cilinder, optimiziran za postavitve opreme z omejenim prostorom, zagotavlja visoko natančnost in stabilno rotacijsko zmogljivost za lahke in srednje obremenjene postaje za indeksiranje, obračanje in vrtenje ter služi kot prednostna kompaktna rotacijska rešitev za opremo 3C, pakiranje in medicinsko avtomatizacijo.

2. Popolne tehnične specifikacije

 2.1 Osnovni parametri

     • Velikost izvrtine: φ10/φ15/φ20/φ30/φ40 (ultra tanka ravna struktura)

     • Način delovanja: Dvostranski pogon z letvijo in zobatom

     • Razpon delovnega tlaka: 0,15 ~ 0,7 MPa; φ20/φ30/φ40 do 1,0MPa

     • Dokazni pritisk: 1,05 MPa

     • Temperatura okolja: 0℃~60℃ (okolje brez ledu)

     • Mazanje: Samomazalno delovanje brez olja

     • Konfiguracija medpomnilnika: φ10/φ15 samo z vgrajenim gumijastim odbojnikom; φ20/φ30/φ40 z dvojnim gumijastim blažilnikom + opcijski nastavljiv zračni blažilnik (pripona C)

     • Nastavitev kota: Standardna fina nastavitev ±5° s končnimi vijaki

     • Magnetna združljivost: CDRQ2 vgrajen magnetni obroč, združljiv s stikali serije D-M9B / D-A93

  2.2 Teoretična tabela navora (@0,5MPa, N·m)

  2.3 Standardni kot nihanja in nastavljivo območje

     • Zamah 90°: Nastavljivo območje 80°~100°

     • Zamah 180°: Nastavljivo območje 170°~190°

     • 360° podaljšan zamah: Nastavljivo območje 350°~370° za posebne zahteve polne rotacije

  2.4 Specifikacija velikosti vrat

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standardni Rc1/8; Izbirni navoj G1/8 in NPT

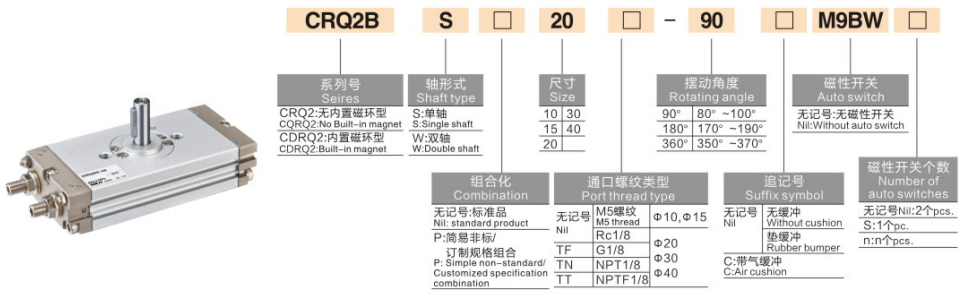

3. Pravila za poimenovanje modelov in primeri vrstnega reda

  1. Celotna struktura modela: CDRQ2BS20-180C

  2. Tipični primeri naročil

     • Standardni model brez medpomnilnika: CRQ2BW15-90 (osnovni tip, dvojna gred, izvrtina φ15, nihanje 90°, nemagneten, gumijasti odbojnik)

     • Visoko natančen model medpomnilnika: CDRQ2BS40-180C (opremljen z magnetnim obročem, enojna gred, izvrtina φ40, nihanje 180°, zračni blažilnik)

4. Strukturni princip in glavne prednosti

  4.1 Notranja struktura in princip delovanja

     Serija CRQ2 ima simetrično mrežno strukturo z dvojnimi bati in dvojnimi regali. Stisnjen zrak poganja dvojna bata za sinhrono linearno gibanje, ki potiska zobniško letev, da ustvari stabilen vrtilni moment. Integrirano ravno ohišje je opremljeno z vgrajenim mehanizmom odbojnika, vijaki za nastavitev končnega kota, vmesnikom za enostranske cevi in ​​utori za dvostransko magnetno stikalo. Simetrična struktura sile odpravlja tresenje in zračnost med delovanjem, s čimer doseže izjemno stabilno in visoko natančno rotacijsko pozicioniranje.

  4.2 Edinstvene osnovne prednosti

     • Izjemno tanko ravno telo: Izjemno nizka višina ohišja (17~37 mm), ohišje cilindra se lahko neposredno uporabi kot prirobnica, s čimer se odpravijo dodatni pritrdilni nosilci in močno prihrani prostor za navpično namestitev.

     • Zasnova brez zračnosti: Struktura z dvojnim regalom s polno mrežo omogoča rotacijo brez zračnosti, kar zagotavlja visoko natančnost ponavljajočega se pozicioniranja in delovanje start-stop brez tresenja.

     • Urejene cevi in ​​ožičenje: Enostranski zračni vmesnik in utori z dvojnim stikalom na isti strani poenostavijo postavitev ožičenja in cevi na mestu za čistejšo strukturo opreme.

     • Natančna fina nastavitev kota: Standardni ±5° nastavljiv kot nihanja se prilagaja različnim zahtevam natančnega pozicioniranja.

     • Raznolike možnosti gredi: Izbirna enojna gred (univerzalna) in dvojna gred (dvosmerna povezava) za ujemanje z različnimi avtomatiziranimi načini povezave.

5. Navodila za namestitev in izbiro

  5.1 Način namestitve

      Osnovni tip B: Dno telesa cilindra podpira neposredno montažo z rezerviranimi luknjami za pozicioniranje. Integrirana zasnova prirobnice ne zahteva dodatnega pritrdilnega pribora, omogoča hitro namestitev in visoko natančnost pozicioniranja.

  5.2 Osnovna izbirna merila

     • Prednostna omejitev prostora: izberite ultra tanko serijo CRQ2 za scenarije z omejeno navpično višino; izberite serijo MSQ/HRQ za dovolj prostora za namestitev.

     • Zahteva po natančnosti in zračnosti: Zobna letev CRQ2 za visoko natančno pozicioniranje brez zračnosti; lopatica CRB2 za poceni rotacijo z velikim kotom pri lahki obremenitvi.

     • Potrditev kota zasuka: Standardno 90°/180° za običajno obračanje/pozicioniranje; 360° razširjeni tip za delovne pogoje vrtenja v polnem krogu.

     • Ujemanje medpomnilnika: izberite C zračni blažilnik za delovanje pri visoki hitrosti in srednje težki obremenitvi; standardni gumijasti blažilnik ustreza zahtevam nizke hitrosti in lahke obremenitve.

     • Povpraševanje po povratnih informacijah signala: izberite različico magnetnega obroča CDRQ2 za zaznavanje položaja PLC in avtomatsko krmiljenje povezave; Nemagnetna različica CRQ2 za enostavno rotacijsko gibanje brez signalne povratne informacije.

6. Tipični scenariji uporabe

     • 3C in elektronska industrija: obračanje tiskanega vezja, razvrščanje čipov, majhna rotacija vpenjal in natančno pozicioniranje komponent.

     • Oprema za pakiranje in tiskanje: Nihanje nalepk, pozicioniranje tesnjenja škatle, odklon pregrade in neprekinjeno preklapljanje smeri pakirne linije.

     • Kompaktne avtomatske postaje: Miniaturno preklapljanje ventilov, natančno kazalno pozicioniranje in rotacijsko delovanje v ozkem prostoru opreme.

     • Medicinski in precizni stroji: vrtenje majhnega manipulatorja, natančno obračanje medicinskega pribora in mini avtomatizirane rotacijske ploščadi.

7. Primerjalna tabela CRQ2B proti CDRQ2B

Povzetek v enem stavku

     Izjemno tanek rotacijski cilinder brez povratnega udarca serije SOLH CRQ2 ima ploščato integrirano zasnovo prirobnice, večkotno nastavljivo rotacijo in namestitev, ki prihrani prostor, kar zagotavlja visoko natančne, stabilne in kompaktne rotacijske rešitve za lahke in srednje obremenjene ozke prostorske avtomatske postaje za obračanje in indeksiranje.
