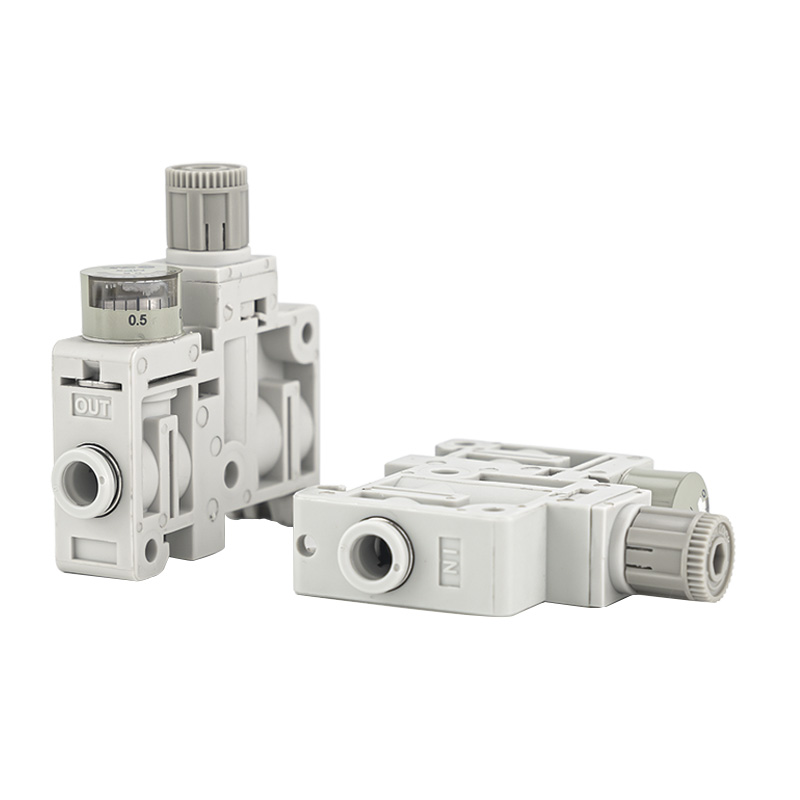

Ultrakompaktni regulator tlaka serije ARM5 (ARM5S)

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     ARM5 model z enim regulatorjem ARM5S je 14 mm ultra ozek batni regulator tlaka z neposrednim delovanjem z vgrajeno standardno funkcijo povratnega toka. Odlikuje ga majhne dimenzije, izbirna enojna neodvisna namestitev ali razdelilni sklop, integrirani potisni priključki z enim dotikom in visoko natančno nastavitev tlaka. Ta mini regulator je prilagojen za miniaturna pnevmatska vezja s strogimi zahtevami glede prostorske omejitve.

Zgradba in princip delovanja

     · Neposredno delujoča konstrukcija bata; standardna različica z reliefom, neobvezna različica brez reliefa

     · Standardna oblika povratnega toka omogoča povratni tok od izhodne odprtine do vstopne odprtine

     · Vgrajeni vtisni priključki, ki so na voljo v ravnih in kolenastih vrstah za cevi φ4, φ6, 5/32" in 1/4"

     · Dve montažni rešitvi: neposredna montaža na ploščo in montaža na DIN letev

     · Izjemno lahko ohišje, ki tehta le 33 gramov

Ključne osnovne lastnosti

     1. 14 mm ultra-kompaktno ozko ohišje Širina ohišja je samo 14 mm, prostornina pa je zmanjšana na 1/7 običajnih standardnih regulatorjev AR20. Brezhibno se prilega vgrajenim strojem, nadzornim ploščam in kompaktnim majhnim pripravam.

     2. Visoko natančen nastavljiv tlak Nastavljivo območje tlaka zajema 0,05–0,7 MPa. Standardni razbremenilni model samodejno sprosti odvečni tlak za stabilno proizvodnjo; izbirni model brez razbremenitve zagotavlja vrhunsko zmogljivost zadrževanja pritiska.

     3. Vgrajena standardna funkcija povratnega toka Notranji kanal se samodejno odpre, ko izhodni tlak preseže vstopni tlak. Namestite ga lahko neposredno za elektromagnetnimi ventili, da poenostavite celotno postavitev zračnega tokokroga.

     4. Prilagodljivi konektorji in več načinov pritrditve Ravni in kolenasti priključki so zamenljivi za vstopne in izstopne odprtine. Regulator podpira neposredno pritrditev in zlaganje na DIN-tirnico, z dodatnim stransko nameščenim manometrom z nazivno vrednostjo 0,8 MPa.

     5. Odporen proti koroziji in dolga življenjska doba Ohišje iz kombinacije smole in aluminijeve zlitine je odporno proti koroziji. Veljavna temperatura okolja je od -5 ℃ do +60 ℃. Delovanje brez mazanja zagotavlja stabilno dolgoročno ciklično delovanje.

Tabela tehničnih specifikacij

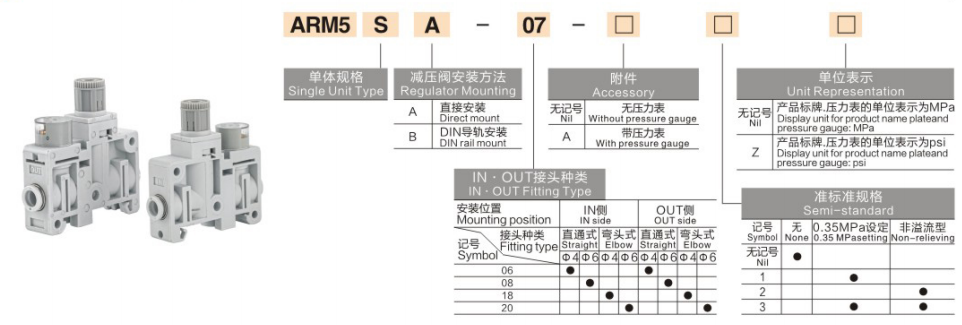

Razlaga kode modela

Primer: ARM5SA-07-A

     · ARM5S: Eno neodvisno telo regulatorja

     · A: nosilec na DIN letev; B: Neposredna montaža na ploščo

     · 07: Konfiguracija priključka (VHOD naravnost + IZHOD naravnost za cev φ6)

     · A: Opremljen s stranskim manometrom; prazno = brez merila

Tipični scenariji uporabe

     Miniaturna oprema za avtomatizacijo in precizne priprave za elektroniko 3C, medicinske pripomočke in majhne robote Postavitve opreme z izjemno omejenim prostorom za namestitev Natančna kontrola mikrotoka: pihanje zraka, vakuumsko sesanje, doziranje tekočine in aktiviranje pozicioniranja Večkrožni sistemi za zlaganje razdelilnikov, ki podpirajo do 10 povezanih postaj Serijska namestitev za elektromagnetnimi ventili z uporabo karakteristike povratnega toka

Povzetek v enem stavku

     Mini regulator tlaka ARM5S ima 14 mm izjemno ozko strukturo bata, standardno zasnovo povratnega toka, vgrajene potisne priključke, enojno/razdelilno montažo in le 33 g lahko telo, ki služi kot prednostna rešitev za mikro natančen pnevmatski nadzor tlaka. Meta Title & Meta DescriptionMeta Title: ARM5S 14 mm Ultra Compact Mini Pressure Regulator | Richge Technology Meta Opis: Miniaturni pnevmatski regulator Richge ARM5S s standardnim povratnim tokom, montažo razdelilnika na DIN letev, lahka zasnova 33g za majhna precizna avtomatizacijska vezja.
