5/2-smerni nožni pedalni ventil serije 4F | Neposredno delujoči polno aluminijasti pnevmatski nožni ventil

Znamka: SOLH by Richge Technology | Popolnoma združljiva zamenjava za nožni ventil serije AirTAC 4F

1. Pregled izdelka

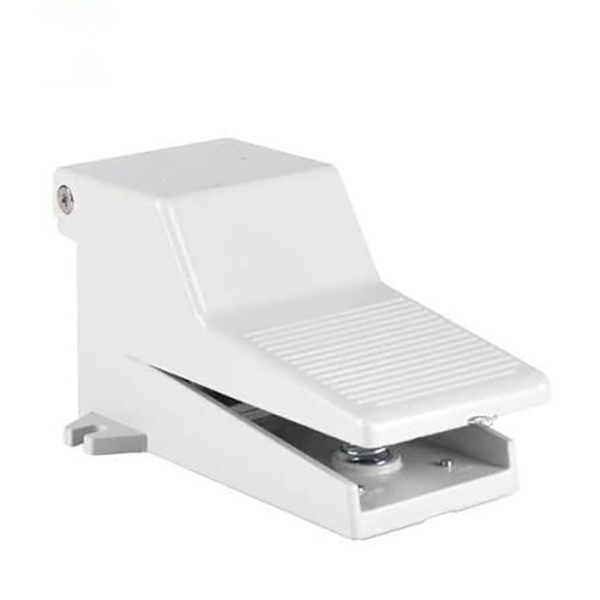

     Serija SOLH 4F je profesionalna5/2 potni pnevmatski smerni ventil nožnega pedala popolnoma združljiv in zamenljiv s celotno serijo AirTAC 4F. Popolnoma ohišje iz tlačno ulite aluminijeve zlitine in odebeljen nedrseč nožni pedal z neposredno delujočo vzmetno ponastavitveno strukturo je zasnovan posebej zakrmiljenje dvodelujočega cilindra naprej in nazaj. Celotna serija zajema štiri tipe, ki jih je mogoče konfigurirati: standardno samodejno ponastavitev, L mehansko samozaklepanje, G varnostni zaščitni pokrov in LG zaklepanje + integracija varovala. Lahko ročno zamenja elektromagnetne ventile za zagon-ustavitev opreme in preklapljanje smeri, ki se pogosto uporablja v vpenjalih orodij, žigosanju, kovičenju in scenarijih industrijskega pnevmatskega krmiljenja.

  1.1 Core 5/2 Way Air Circuit Logic

     • Definicija zračnega pristanišča: P (glavni dovod zraka), A/B (dvojni delovni izhodi), R1/R2 (dvojni neodvisni izpušni priključki)

     • Normalno stanje (spuščen pedal): P se poveže z B za dovod zraka; A se poveže z R1 za izpuh, valj se umakne in ponastavi

     • Delovno stanje (pritisnjen pedal): P se poveže z A za dovod zraka; B se poveže z R2 za izpuh, valj se razširi in deluje

     • Standardni tip, ki ni L: Takojšnja ponastavitev odboja vzmeti po sprostitvi stopala za prekinitveni nadzor teka

     • L vrsta zaklepanja: pritisnite enkrat, da zaklenete položaj in ohranite zračni pritisk; znova pritisnite, da odklenete in ponastavite razbremenitev tlaka

2. Pravila kodiranja modela in definicija pripone

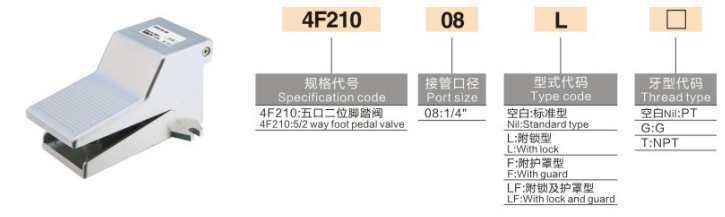

     Logika kodiranja: 4F210 - [Velikost vrat] + [Pripona funkcije] - [Vrsta niti]

  2.1 Osnovni model in velikost vrat

     • 4F210: Univerzalno osnovno telo 5/2 potnega nožnega ventila

     • 06: G1/8 (PT1/8) navojna vrata

     • 08: G1/4 (PT1/4) univerzalna mainstream specifikacija

 2.2 Vodnik za izbiro pripone osnovne funkcije

  2.3 Pripona vrste niti

     • Prazno: PT stožčasti navoj (standardno privzeto)

     • G: britanski standard G vzporedni navoj

     • T: NPT ameriški standardni stožčasti navoj

  Primer modela: 4F210-08 | G1/4 standardni samoponastavitveni nožni ventil; 4F210-08LG | G1/4 samozaporni nožni ventil z varnostnim zaščitnim pokrovom

3. Osnovni tehnični parametri

4. Razlika pri izbiri: 4F 5/2 potni ventil proti 3F 3/2 potni nožni ventil

5. Prednosti strukturnega jedra

     • Dvojna neodvisna zasnova izpuha: Opremljen z dvema ločenima izpušnima odprtinama za zagotavljanje gladkega izpuha med obračanjem cilindra, hitrega odziva in stabilnega delovanja brez zakasnitve.

     • Protizdrsna pedala za težke obremenitve: Površina pedala z valjčno teksturo učinkovito poveča trenje, preprečuje zdrs med korakanjem z visoko obremenitvijo in izboljša stabilnost delovanja.

     • Stabilen neodvisen zaklepni mehanizem: Neodvisna zaskočna zaklepna struktura zagotavlja trdno pozicioniranje in lahko odklepanje. Opomba: Ni primerno za ultravisokofrekvenčne pogoje neprekinjenega udarca.

     • Izbirni varnostni zaščitni pokrov: Prilagojena plastična zaščita, odporna proti prahu, učinkovito preprečuje nenamerno vzvratno vožnjo zaradi padajočih obdelovancev ali napačnega dotika osebja, kar izboljšuje varnost delovanja na mestu.

     • Vzdržljiva struktura iz polnega aluminija: Integrirano ohišje iz tlačno ulite aluminijeve zlitine ima visoko trdoto, odpornost na udarce in dolgo življenjsko dobo za težka okolja industrijskih delavnic.

6. Tipični scenariji uporabe

     • Ročno krmiljenje dvodelujočega valja: vir zraka → nožni ventil 4F → dvostranski valj. Tip samoponastavitve omogoča podaljšanje ob pritisku in umik ob sprostitvi; vrsta zaklepanja vzdržuje pritisk vpenjanja za dolgotrajno pozicioniranje.

     • Nadzor industrijske procesne opreme: Profesionalni nožni smerni preklop za stroje za žigosanje, stroje za kovičenje in vpenjala za brušenje, ki sprosti roke za učinkovito obdelavo.

     • Odpravljanje napak opreme na kraju samem: Začasno zamenjajte elektromagnetne ventile z ročnimi nožnimi ventili za odpravljanje napak v pnevmatskem tokokrogu, priročno za poskusno delovanje opreme in kalibracijo parametrov.

Povzetek v enem stavku

     Serija SOLH 4F je popolnoma aluminijast 5/2-smerni ventil z nožnim pedalom z neposrednim delovanjem z možnostmi samoponastavitve, samozaklepanja in zaščite pred napačnim delovanjem. Z dvojnim hitrim izpuhom, velikim pretokom in popolno združljivostjo z AirTAC je standardni industrijski nožni krmilni ventil za dvodelujoči valj, preklapljanje naprej/nazaj in pnevmatsko krmiljenje mehanske obdelave.
