Blagovna znamka: SOLH by Richge Technology

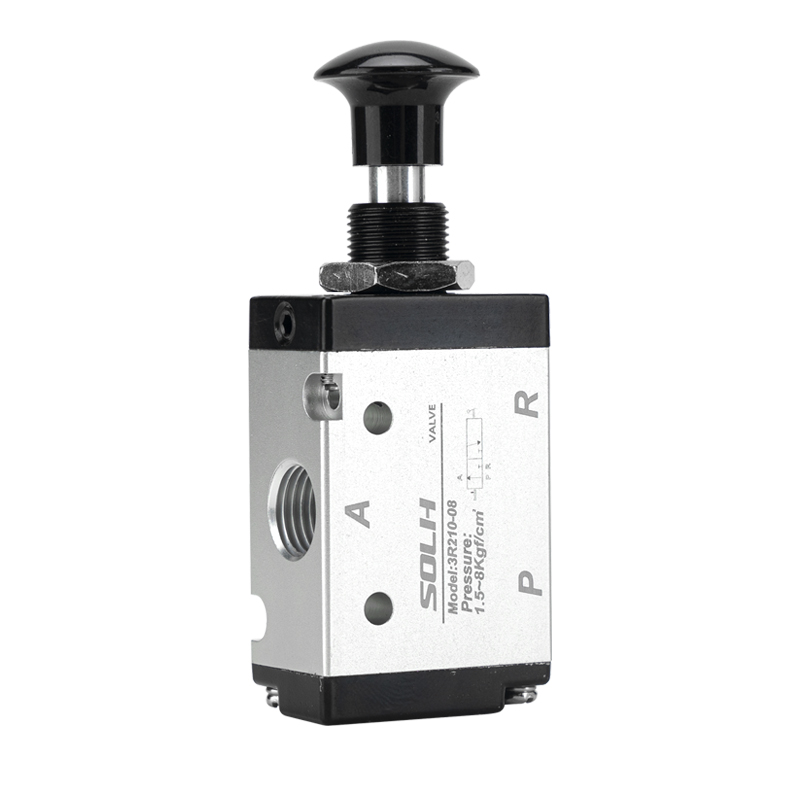

Serija SOLH 3L je standard AirTAC3/2 potni ročni potni-vlečni smerni ventil z normalno zaprto (NC) zasnovo. Neposredno preklaplja pnevmatske tokokroge z aksialnim pritiskom in vlečenjem ročaja. Kot popolnoma ročna pnevmatska komponenta brez električnih ali pnevmatskih pogonskih virov se posebej uporablja za krmiljenje cilindra z enojnim delovanjem, vklop in izklop zračnega tokokroga, vrtljivo delovanje in sisteme varnostne zapore opreme, ki se pogosto uporabljajo pri odpravljanju napak, zaustavitvi v sili in delovnih scenarijih, zaščitenih pred eksplozijo.
1.1 Standardna definicija 3-portnega vmesnika
• P vrata: Glavna vstopna odprtina za stisnjen zrak
• Pristanišče: Delovna izhodna vrata, povezana z enostransko delujočimi cilindri
• R vrata: Izpušna odprtina, podporna namestitev dušilca za zmanjšanje hrupa
• Način vožnje: Aksialno ravno ročno potisno-vlečno delovanje
• Strukturna značilnost: Natančna struktura tuljave, ohišje iz aluminijeve zlitine visoke trdnosti, vgrajen mehanizem za samodejno ponastavitev vzmeti
• Normalno stanje ponastavitve: Notranja vzmet zategne tuljavo, P dovod je zaprt, Delovna odprtina komunicira z R izpušno odprtino za razbremenitev tlaka.
• Delovno stanje vleke: Ročno povlecite aksialni ročaj, da obrnete jedro ventila, odprtina P komunicira z odprtino A za dovod zraka, izpušna odprtina R je zaprta, da poganja delovanje valja.
• Spustite Reset: Zrahljajte ročaj, ventil se samodejno ponastavi s silo vzmeti, prekine dovod zraka in izpusti preostali tlak.
• Osnovna logika: Standardna NC normalno zaprta struktura s funkcijo ročne ponastavitve, ki učinkovito preprečuje napačno delovanje in zagotavlja varnost opreme.

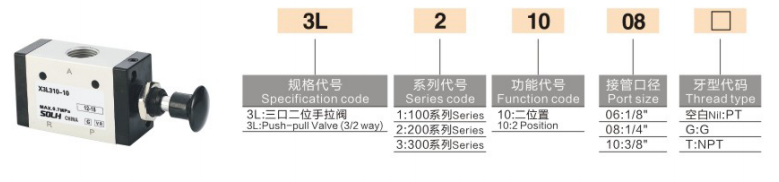

1. Logika kodiranja: 3L [koda velikosti] 10 - [velikost vrat] [vrsta niti]
|
Segment kode |
Podrobna definicija |
|
3L |
Serija 3/2-smernih ročnih vlečnih ventilov |
|
Koda velikosti |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Fiksna koda za strukturo ponastavitve 3/2 vzmeti |
|
Velikost vrat |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Vrsta niti |
Prazno=standardni navoj PT; T=NPT navoj; G=G nit |
2. Glavni skupni modeli
• 3L110-06: vrata G1/8, mini ročni vlečni ventil za mikro pnevmatske sisteme
• 3L210-08: G1/4 priključek, najbolj univerzalen model, popolnoma usklajen s standardnimi enosmernimi cilindri
• 3L310-10: vrata G3/8, zasnova velikega pretoka za opremo cilindrov z visokim potiskom
• 3L410-15: G1/2 odprtina z veliko izvrtino, primerna za težke pnevmatske tokokroge z velikim pretokom
|
Parameter Item |
Specifikacija |
|
Delovni medij |
Filtriran stisnjen zrak (natančnost filtracije ≥40μm) |
|
Razpon delovnega tlaka |
0.15～0,8MPa |
|
Dokazni pritisk |
1,2 MPa |
|
Delovno temperaturno območje |
-20 ℃～+70 ℃ |
|
3L110-06 Parameter pretoka |
Efektivna površina 10,2 mm², Cv=0,6 |
|
3L210-08 Parameter pretoka |
Efektivna površina 17,0 mm², Cv=1,0 |
|
3L310-10 Parameter pretoka |
Efektivna površina 28,0 mm², Cv=1,65 |
|
Zahteva za mazanje |
Zasnova brez maziva (izbirno mazanje za posebne pogoje) |
|
Način namestitve |
Montaža na ploščo / montaža na podstavek, fiksna montaža v več položajih |
|
Material telesa |
Visoko trdna aluminijeva zlitina |
• Čista ročna varnostna zasnova, odporna na eksplozije: Brez električnih komponent in virov krmiljenja zraka, brez nevarnosti iskrenja. Primerno za zaustavitev v sili, odpravljanje napak v opremi in protieksplozijsko varna okolja z ultra visoko varnostjo delovanja.
• Aksialno potisno-vlečno delovanje, ki prihrani delo: Ravno linearno delovanje ročaja z jasnimi povratnimi informacijami in jasnim vzvratnim premikanjem, stabilen občutek v roki in ni enostavno zatakniti.
• Vzmetna samodejna ponastavitev & NC varnost: Privzeto normalno zaprto stanje, samodejno ponastavi in prekine dovod zraka po sprostitvi ročaja, s čimer se učinkovito izogne neprekinjenemu delovanju zaradi napačnega delovanja.
• Kompaktna in trpežna struktura: Integrirano ohišje iz aluminijeve zlitine z zasnovo koluta z nizkim trenjem, zanesljivim tesnjenjem, odpornostjo proti obrabi in dolgo življenjsko dobo.
• Profesionalno ujemanje cilindrov z enojnim delovanjem: 3/2 smerna namenska logika zračnega tokokroga, popolnoma prilagojena enosmerno delujočim cilindrom s povratno vzmetjo, kot so vpenjalni in izmetni mehanizmi.
• Visoka združljivost in zamenljivost: Dosledna velikost namestitve s pnevmatskimi krmilnimi ventili serije 3A, ki podpirajo neposredno zamenjavo in preklapljanje med načini ročnega/pnevmatskega krmiljenja.
• Ročno krmiljenje enodelujočih cilindrov za sisteme vpenjanja, izmeta in gibanja s povratno vzmetjo
• Krmiljenje vklopa in izklopa pnevmatskega tokokroga, odpravljanje napak opreme in varnostno stikalo za vzdrževanje
• Ročno pnevmatsko krmiljenje za eksplozijsko varna območja, brez električne energije in prašna industrijska okolja
• Pnevmatski logični sistemi, usklajeni s pnevmatskimi ventili 3A za ročno/pnevmatsko kompozitno krmiljenje
Serija SOLH 3L je klasičen 3/2 potni NC normalno zaprt ročni potisno-vlečni ventil z vzmetno avtomatsko ponastavitvijo. Je kompaktna, varna in trpežna standardna ročna krmilna komponenta, zasnovana posebej za enodelujoče cilindrične pnevmatske sisteme.
