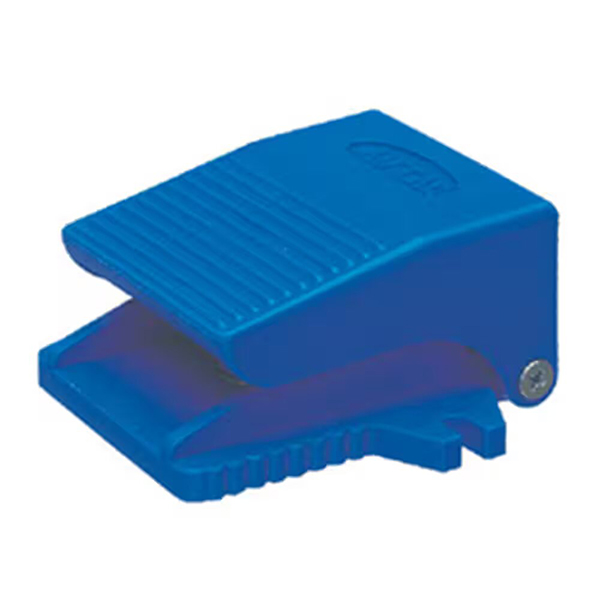

3/2-potni nožni pedalni ventil serije 3F / 3FM | Normalno zaprt neposredno delujoč pnevmatski nožni ventil

Znamka: SOLH by Richge Technology | Popolnoma združljiva zamenjava za nožni ventil AirTAC 3F / 3FM

1. Pregled izdelka

     Serije SOLH 3F in 3FM so3/2 potni neposredno delujoči normalno zaprti pnevmatski nožni ventili, popolnoma združljiv in zamenljiv z originalnimi modeli AirTAC 3F210 in 3FM210. 3F210 ima močno ohišje iz tlačno litega aluminija, 3FM210 pa ima lahko mini plastično strukturo. Obe seriji imata vgrajeno zasnovo izpuha s standardno logiko zračnih odprtin P/A/R. Služijo kot prostoročne pnevmatske stikalne naprave in se pogosto uporabljajo za krmiljenje cilindra z enojnim delovanjem, vakuumsko prekinitev, ročno vklop-izklop zračnega tokokroga, žigosanje in nadzor vpenjanja vpenjal.

  1.1 Osnovna logika in princip delovanja zračnega pristanišča

     • Definicija zračnega pristanišča: P (dovod zraka), A (delovna odprtina), R (vgrajena izpušna odprtina)

     • Normalno zaprto stanje (spuščen pedal): Vhod P zaprt, odprtina A komunicira z izpušno odprtino R za takojšnjo sprostitev preostalega tlaka v jeklenki

     • Delovno stanje (pritisnjen pedal): tokokrog P-A se odpre za dovod zraka, R izpušna odprtina zaprta za vzdrževanje tlaka

     • Funkcija zaklepanja (pripona L): Opremljen s strukturo zaklepnega jezička. Pritisnite enkrat, da zaklenete pedal za neprekinjen dovod zraka; znova pritisnite, da odklenete in ponastavite razbremenitev tlaka

     • Standardna funkcija: modeli, ki niso L, se takoj samodejno ponastavijo, samodejno prekinejo zrak in sprostijo pritisk po sprostitvi noge

2. Pravila in definicija kodiranja modela

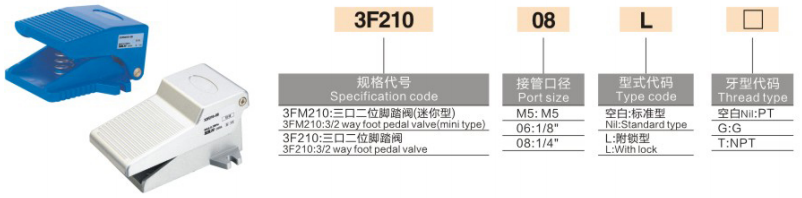

     Logika kodiranja: 3(F/FM)210 - [Velikost vrat] [L zaklepanje] - [Vrsta navoja]

  2.1 Opredelitev ohišja serije

     • 3F210: Standardno ohišje iz aluminijeve zlitine za težke obremenitve 3/2 potni ventil

     • 3FM210: Mini lahek plastični nožni ventil, kompaktne velikosti za namestitev v ozkem prostoru

  2.2 Specifikacija velikosti vrat

     • M5: M5 × 0,8 fini navoj (ekskluzivno za mini model 3FM, mikro krmiljenje zraka)

     • 06: standardni navoj G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) glavna univerzalna specifikacija za industrijsko orodje

  2.3 Funkcija in pripona niti

     • L Pripona: S samozaklepno strukturo za dolgotrajno zadrževanje pritiska

     • Ne L: Tip takojšnje samoponastavitve, samodejna sprostitev pritiska po sprostitvi pedala

     • Vrsta niti: Prazno=PT konični navoj; G=britanski standardni vzporedni navoj; T=NPT ameriški konični navoj

     Primer modela: 3F210-08L | Nožni ventil iz aluminijeve zlitine G1/4 s funkcijo samozaklepanja; 3FM210-M5 | Mini plastični mikro nožni ventil z navojem M5

  2.4 Primerjalna tabela specifikacij celotne serije

3. Osnovni tehnični parametri

4. Razlika pri izbiri: 3F aluminijasta serija proti 3FM mini plastični seriji

5. Funkcionalna razlika: samoponastavitev v primerjavi s samozaklepanjem

     • Vrsta takojšnje samoponastavitve brez L: Pedal se samodejno odbije po sprostitvi noge, prekine dovod zraka in sprosti pritisk iz odprtine A. Je najpogostejši tip za scenarije teka in občasnega nadzora.

     • L Samozaklepni tip pripone: pritisnite enkrat, da zaklenete pedal za neprekinjen dovod zraka in vzdrževanje pritiska; ponovno pritisnite, da odklenete in sprostite preostali tlak. Posebej zasnovan za dolgotrajno vzdrževanje pnevmatskih tokokrogov.

6. Zamenjava in tipične aplikacije

  6.1 Združljiva zamenjava

     Serija SOLH 3F/3FM v celoti nadomešča originalno serijo AirTAC 3F210/3FM210 in domače enakovredne modele Xinchang/SOLIH ter lahko neposredno nadgradi in zamenja stare nožne ventile FV320 s popolno dimenzijsko in funkcionalno združljivostjo.

 6.2 Tipični scenariji uporabe

     • Nožno krmiljenje cilindra z enojnim delovanjem: vir zraka → nožni ventil 3F → enostranski valj; cilinder se samodejno vrne in sprosti pritisk, ko je pedal popuščen, kar zagotavlja varno prekinjeno delovanje.

     • Razbremenitev tlaka z vakuumskim priseskom: Stopnica za dovod zraka za izklop vakuuma; spustite pedal, da izpustite zrak in odpravite držalno silo priseska za hitro sprostitev obdelovanca.

     • Nadzor industrijske predelave: Ročni nožni preklop za majhne stroje za žigosanje, brusilnike in pnevmatske vpenjalne sisteme, sprosti roke za učinkovito delovanje.

Povzetek v enem stavku

     3/2-smerni normalno zaprti nožni pedalni ventili serije SOLH 3F/3FM vključujejo težke aluminijaste modele s samoponovnim/samozaklepanjem in mini lahke plastične modele. Z zaščito pred prahom in brizganjem IP54, delovanjem brez maziva in popolno združljivostjo z AirTAC so standardni prostoročni pnevmatski preklopni ventili za krmiljenje jeklenk, vakuumsko prekinitev in delovanje industrijskih orodij.
