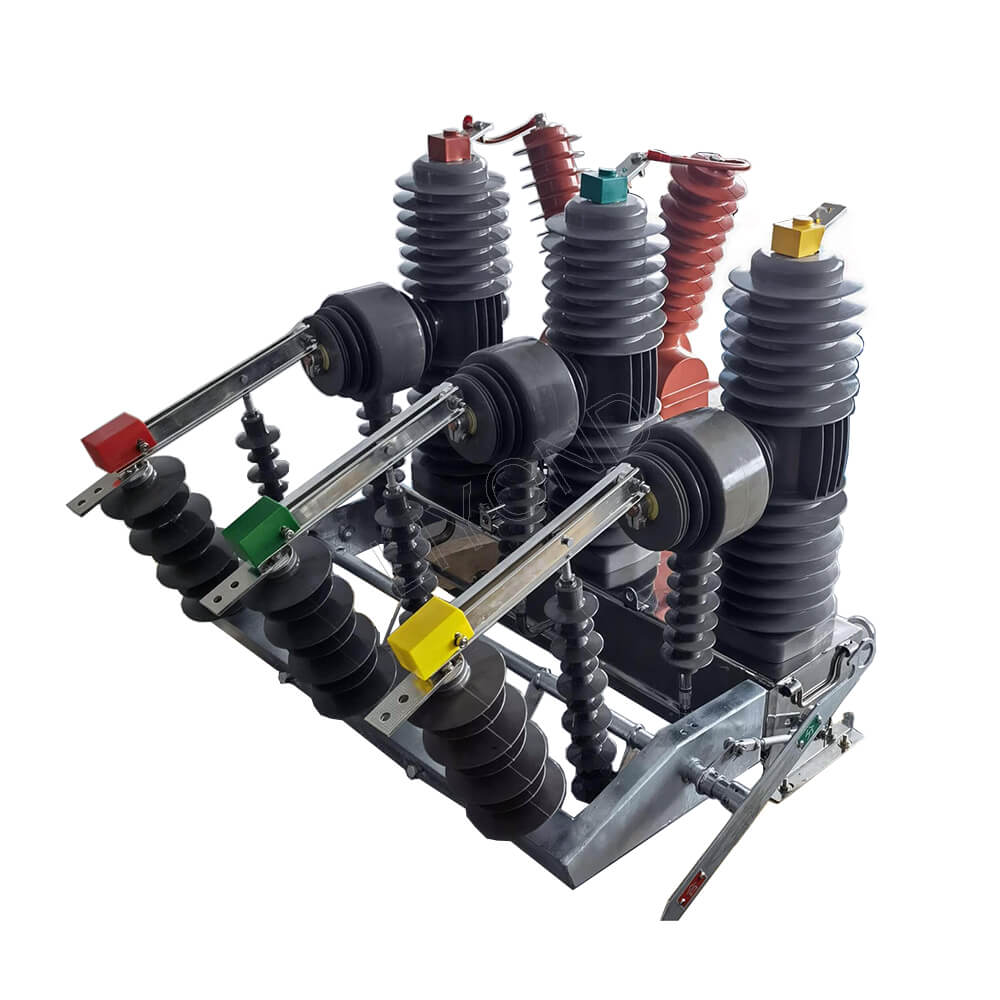

24KV Zunanji visokonapetostni inteligentni trifazni vakuumski odklopnik samodejnega ponovnega polnjenja

24KV Zunanji visokonapetostni inteligentni trifazni vakuumski odklopnik Auto Recloser

ZW32-24 Series Outdoor visokonapetostni vakuumski odklopnik se uporablja v AC 50Hz, nazivni napetosti 24kV Trifazni elektroenergetski sistem za zapiranje/prelomno obremenitev toka, prekomernega toka in kratkega vezja. Odklopnik se lahko opremi s krmilnikom, ki je regulirani, da se identitetni razbije trenutne značilnosti in doseže več samodejnega rezanja ali napak. Samoizpolnjen PT Kot vir energije postane pametni odklopnik, ki lahko krmilnik s signalom napetosti in toka. Elektronski PT zagotavlja napajanje in lahko dokonča tristopenjsko sestavljeno zaščito predzapomnenja zakasnitve toka, ki je zaostajal za zamudo ter kratek stik in hitri odboj.

Opremljen je lahko s spomladanskim delovnim mehanizmom, ki ima osnovne funkcije, kot so prekinitev in zapiranje toka obremenitve, preobremenitveni tok in tok kratkega stika. Gre za osnovno vrsto serije ZW32-24. Odklopnik vezja in izolacijsko stikalo lahko združimo tako, da tvorita "kombinirani odklopnik" (v nadaljevanju "kombiniranega odklopnika") z izrazitim zlomom. Na izolacijskem stikalu se lahko uporabnik odloči, da bo uporabil silikonsko gumijasto izolacijsko plast, ki ima značilnosti dežja, snega, peska in protilik in korozije ter se lahko učinkovito izogne ​​zamrzovanju in oksidaciji izolacijskega stikala.

Odklopnik vezja je mogoče razviti z odvodnikom strele, odvodnika strele pa je mogoče namestiti na katero koli stran dohodnih in odhodnih linij v skladu z uporabniškimi zahtevami;

Odklopnik vezja je lahko opremljen s krmilnikom vdora, ki ima funkcijo pobega pretoka in prelomnega preloma: odklopnik vezja je lahko opremljen z 2 do 3 merilnimi ali merilnimi transformatorji.

Krmilnik recloserja je mogoče konfigurirati kot inteligentni odklopnik tipa Recloser. Osnovni tip in krmilnik za merjenje sta primerna za enostavno dovajanje napajanja. Krmilnik tipa in naključja PT sta primeren za napajanje. Inteligentni odklopnik je primeren za napajanje tipa sevanja in sistem za napajanje omrežja obročev, ki pomagajo sistemu odpraviti prehodne napake in samodejno obnoviti napajanje ter tudi izolacije, napake za doseganje avtomatizacije distribucijskega omrežja

ZW32-24 Zunanji AC visokonapetostni vakuumski odklopnik (v nadaljevanju vezja) je nazivna napetost 24KV, 50Hz trifazna AC zunanja oprema za distribucijo električne energije. Uporablja se predvsem za odpiranje in zapiranje toka obremenitve, preobremenitvenega toka in toka kratkega stika v napajalnem sistemu. Preobremenitveni tok in tok kratkega stika. Primerna za podstanice ter industrijska in rudarska podjetja v distribucijskem sistemu za zaščito in nadzor, bolj je primerna za podeželsko omrežje in kraj pogostega delovanja.

Funkcije strukture izdelka

1. lupina je izdelana iz kakovostnega nerjavečega jekla ali navadne jeklene plošče, ki je razpršena z lakom, odpornim proti UV, po postopku obdelave dakrometne protiture. Izdelek ima odlično proti trenju, proti solni megle in drugih protizagočje lastnosti.

2. APG fiksni izolirani drog je inkapsuliran s silikonsko gumo (kot izolacija in pufer), z majhno prostornino, odlično zmogljivostjo proti kondenzaciji, dolgim ​​delovnim življenjem in zanesljivimi zmogljivostmi.

3. Operacijski mehanizem je spomladanski delovni mehanizem, ki je lahko ročni ali električni. Po potrebi lahko dodate daljinsko upravljanje in napravo, da se izognete zapiranju vtožnega toka. Zahtevana moč zunanjega napajanja ni več kot 70 W, kar je enostavno opremiti z rezervnim napajanjem. Naprava za varovanje z edinstvenim dizajnom ima odlične zmogljivosti, majhen odboj in majhen hrup.

4. Komora za gašenje loka sprejema posebno tehnologijo noro iz nerjavečega jekla brez galvaniranja, z visoko kakovostjo varjenja, stabilnosti in zanesljivosti ter nizko stopnjo puščanja zraka. V proizvodnem procesu se uporabljata posebna formula keramične metalizacije in napredni postopek keramične metalizacije za zagotovitev tesnosti zraka izdelka, natezna trdnost pa je 130MPA popolno primarno tesnjenje.

5. Trenutni transformator je izdelan iz kakovostnega magnetnega prevočnega materiala in sestavljene izolacije epoksi smole in silikonske gume. Ima prednosti velike zmogljivosti, visoko dinamično toplotno stabilnost, visoko natančnost, brez vzdrževanja in visoko zanesljivost.

Lastnosti

1. Odklopnik vezja sprejme trifazno stebrno strukturo, ki ima značilnosti lomljenja zmogljivosti, stabilnosti in zanesljivosti, brez nevarnosti zgorevanja in eksplozije, brez vzdrževanja, majhne velikosti, lahke teže in dolge življenjske dobe.

2. Odklopnik vezja sprejme popolnoma zaprto strukturo z dobrimi tesnjenimi zmogljivostmi, kar pomaga izboljšati zmogljivost proti vlagi in proti kondenzaciji, še posebej pa je primeren za uporabo na hudih hladnih ali vlažnih območjih.

3. Trifazni stebri in trenutni transformatorji so izolirani z uvoženimi trdnimi snovmi na zunanjo epoksi smolo, ki imajo značilnosti visoke in nizke temperaturne odpornosti, ultravijolične odpornosti in odpornosti na staranje.

4. Operativni mehanizem sprejema miniaturni pojavni mehanizem delovanja, ki ima nizko porabo energije za odpiranje in zapiranje; Prenos mehanizma sprejme neposreden način prenosa z manj deli odpiranja in zapiranja ter visoko zanesljivostjo. Operacijski mehanizem je v zaprtem mehanizmu, ki rešuje problem mehanizma korozije in izboljša zanesljivost mehanizma.

5. Operacije odpiranja in zapiranja odklopnika lahko upravljate ročno ali električno ali na daljavo. Za uresničitev avtomatizacije porazdelitve električne energije se lahko ujema s krmilnikom, poleg tega pa ga lahko kombinirate s krmilnikom za mirovanje, da se oblikuje recloser.

6. Odklopnik vezja je lahko opremljen z dvofaznim ali trifaznim CT za samodejno pretirano sprotno zaščito in inteligenten nadzor za analizo informacij. .

7. Odklopnik vezja je lahko opremljen z izolacijskim stikalom in trifazno povezavo. Pri izolacijskem stikalu je očiten vidni zlom v izklopljenem stanju in ima protivojsko zaklepanje s telesom odklopnika. Za enostavno in varno vzdrževanje je lahko povezan z izolatorjem Surge Oron.

Osnovne informacije.

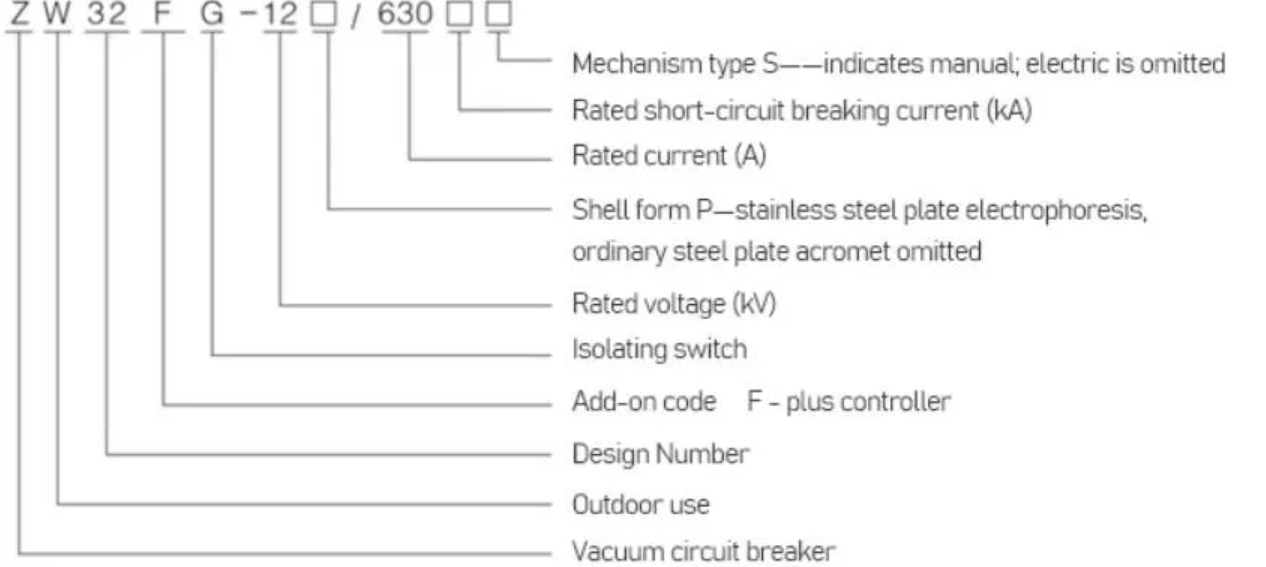

Opis modela

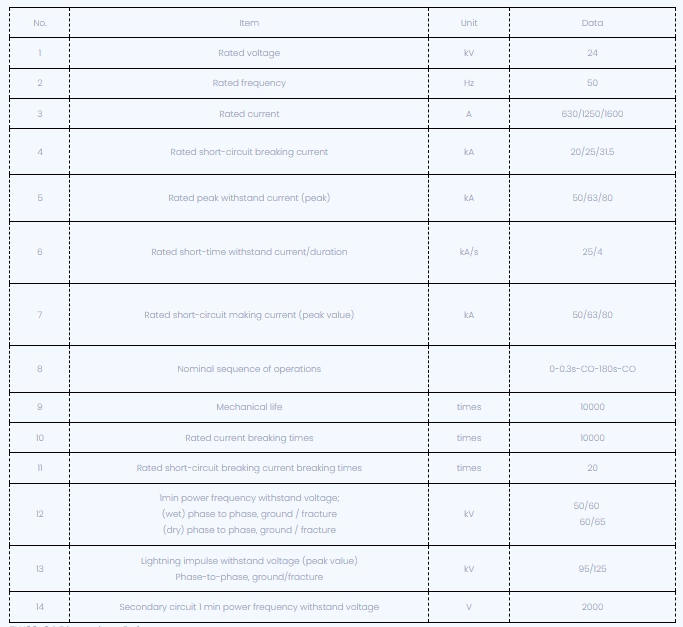

Tehnični parameter

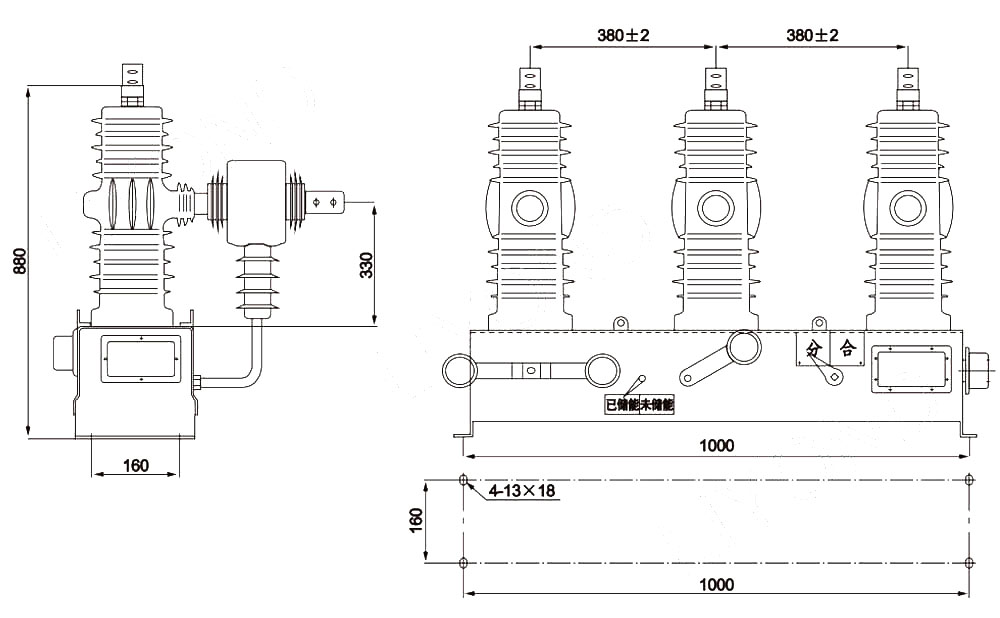

Oris risba dimenzije

Referenca zw32-24 Dimenzije

Pri naročanju določite vrsto izdelka, ime, ime, količino, nazivno tok, nazivni tok kratkega stika, tokovno razmerje trenutnega transformatorja, način delovanja in delovne napetosti itd.

Delovni pogoji

1. nadmorska višina 1000m;

2. Temperatura zunanjega zraka je 45 ° C ~+65 ° C; Dnevna temperaturna razlika je 25 ° C;

3. Hitrost vetra ni večja od 35m/s;

4. intenzivnost potresa ne presega 8 stopinj;

5. Raven onesnaževanja: stopnja IV;

6. Namestitveno mesto: Brez vnetljive, suhe eksplozije, kemična korozijska mesta.
