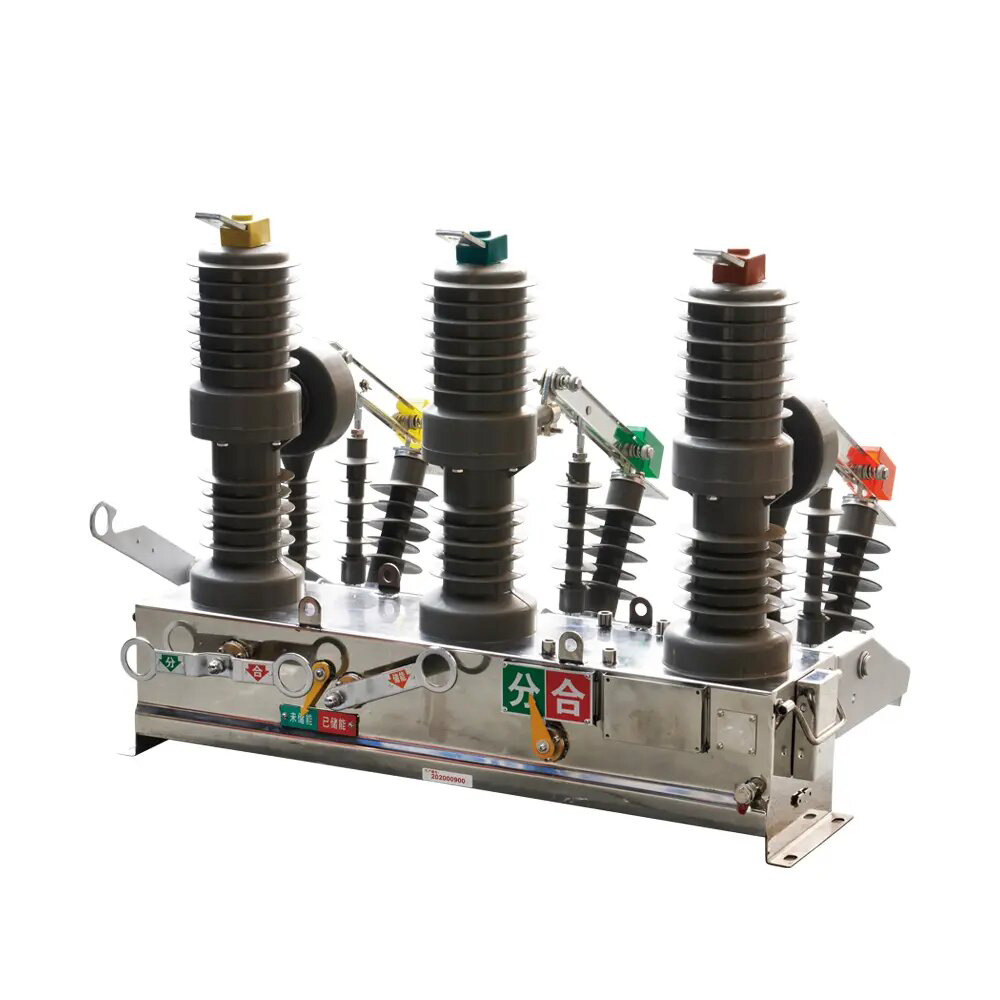

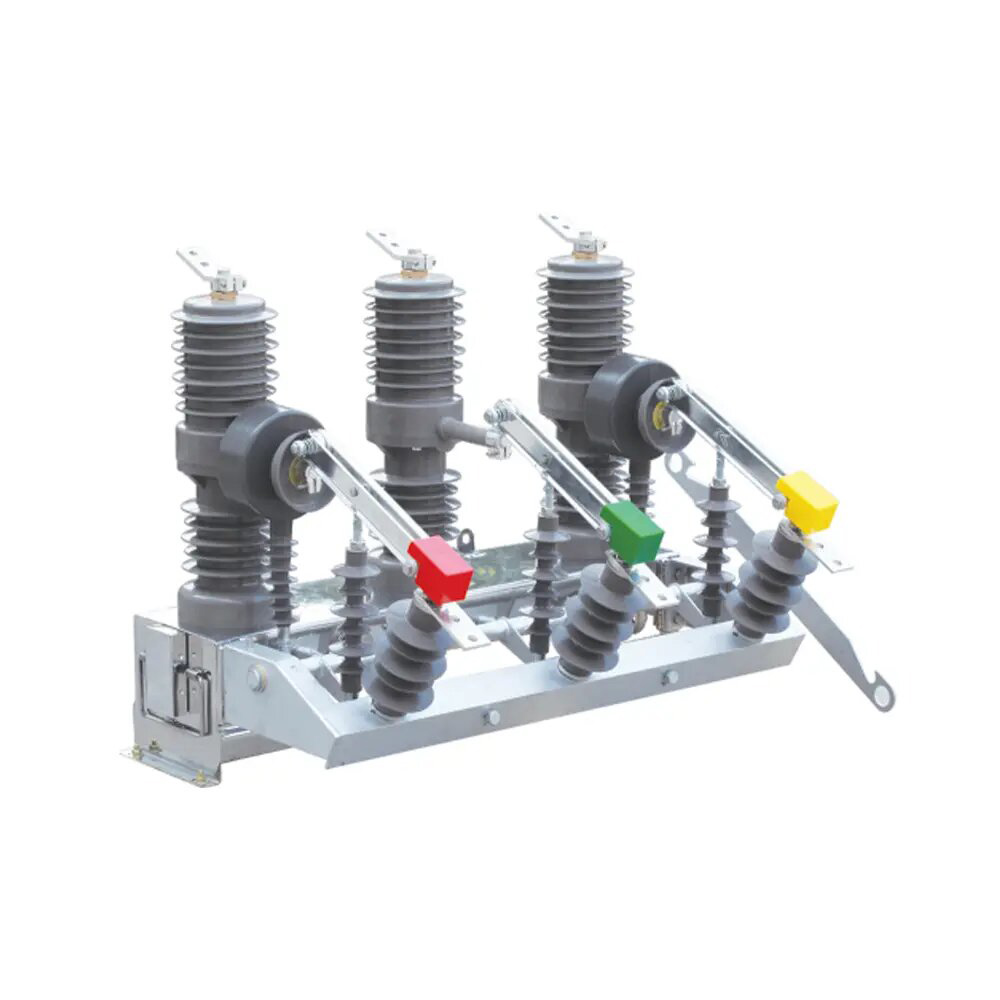

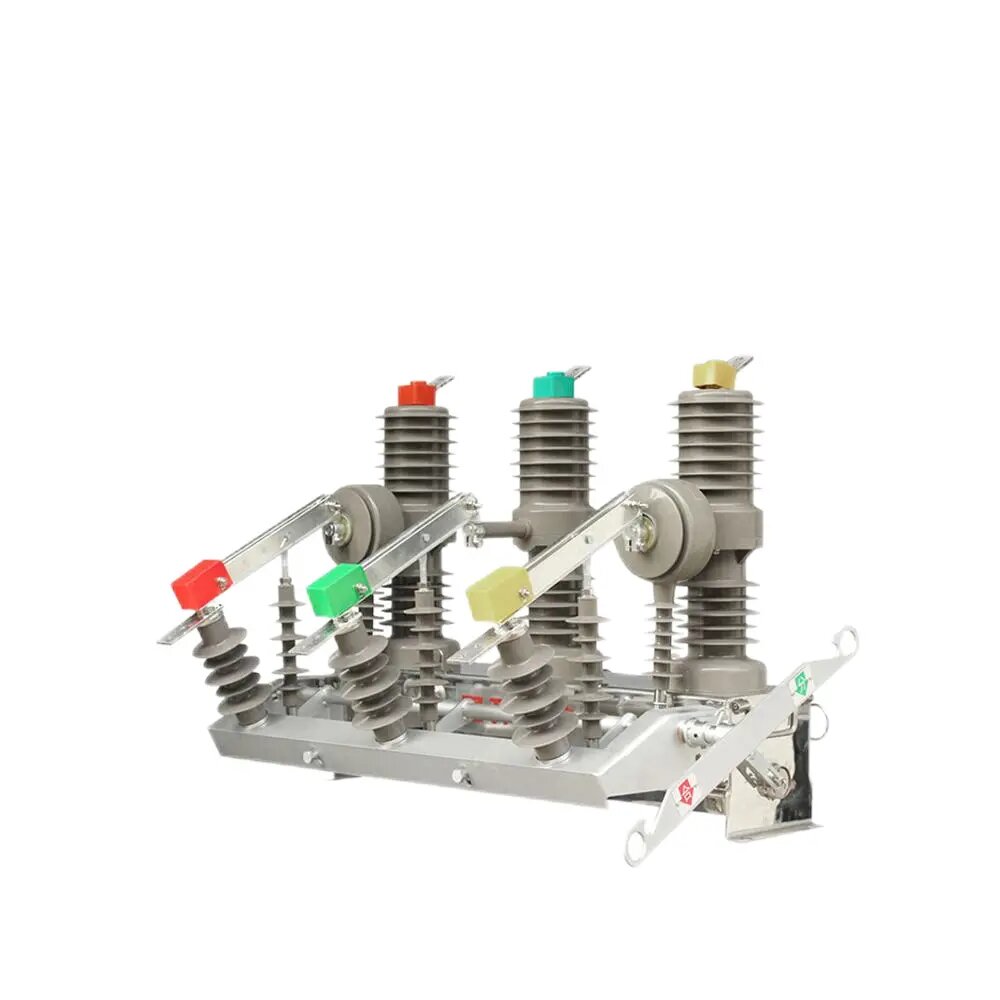

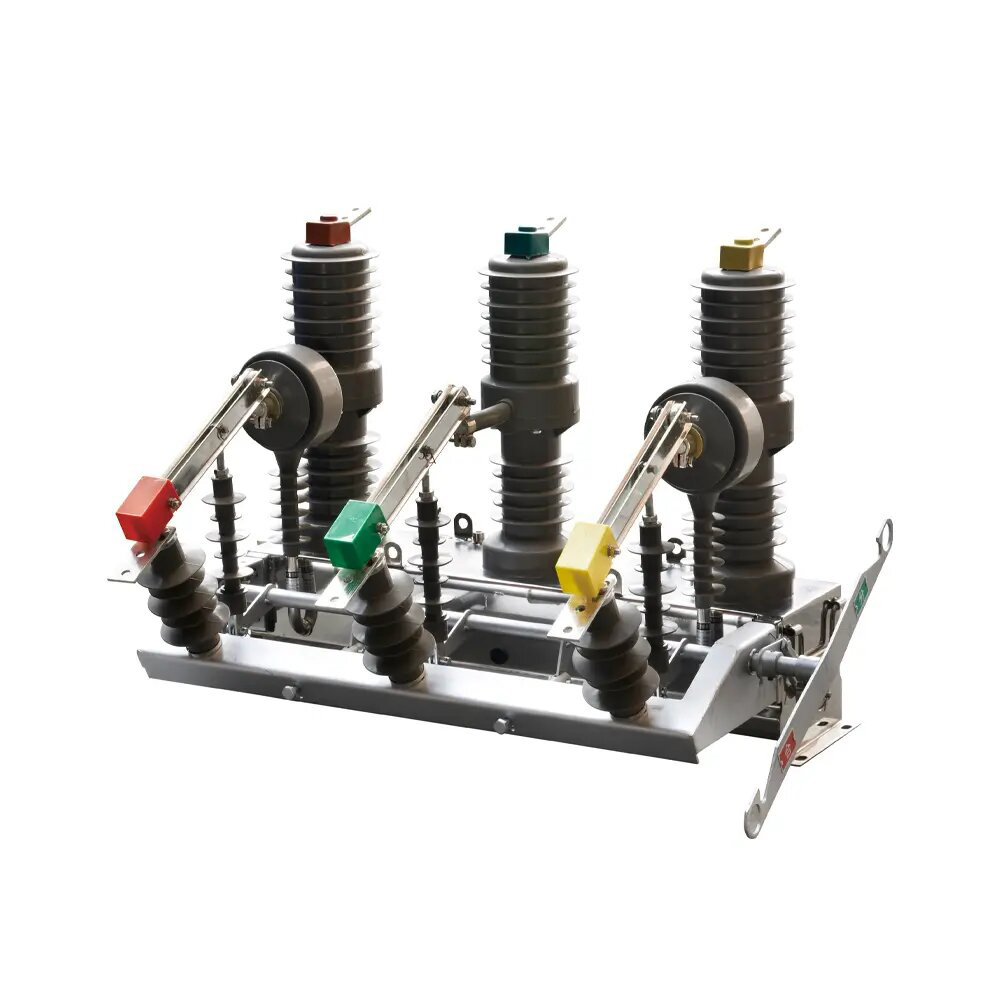

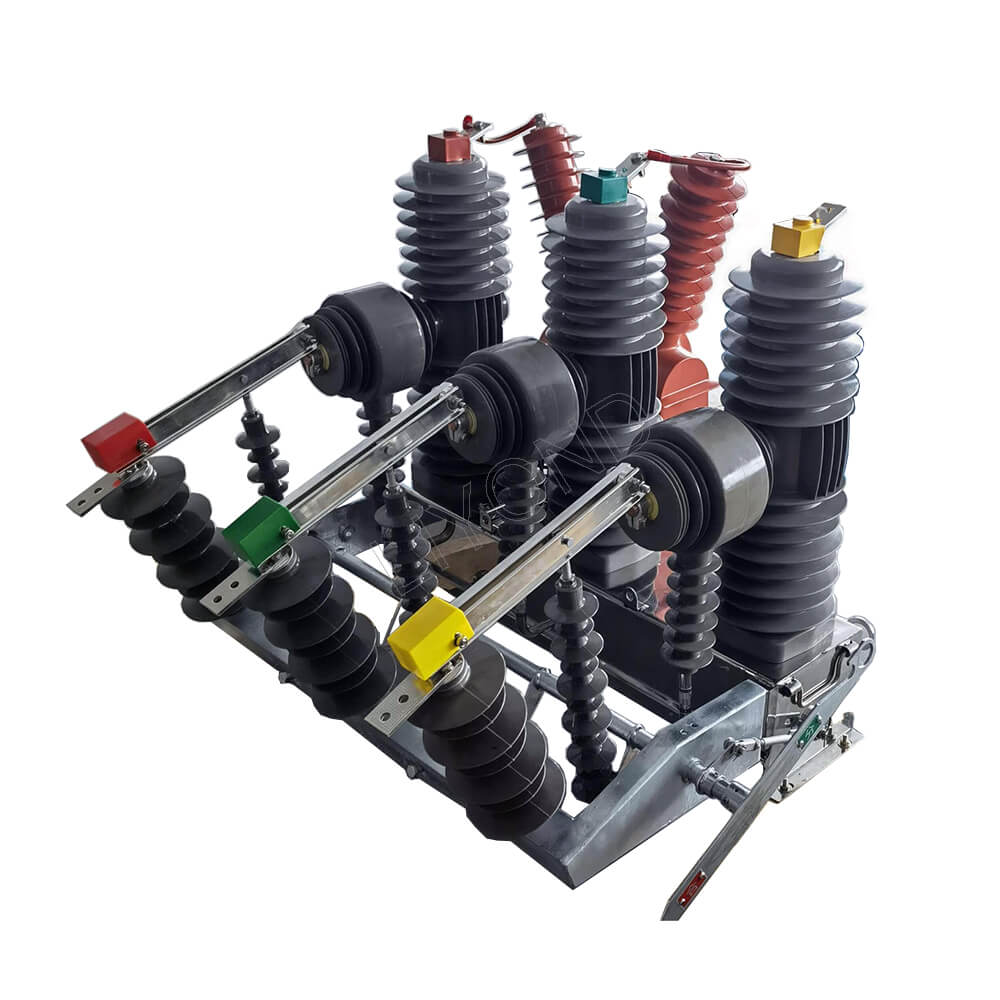

ZW32-12 Zunanji odklopnik vakuumskega vezja s krmilnikom Auto Recloser

ZW32-12 Zunanji odklopnik vakuumskega vezja s krmilnikom Auto Recloser

ZW32-12 Zunanji odklopnik vakuumskega vezja (v nadaljnjem besedilu, ki se imenuje odklopnik vezja) je zunanja oprema za distribucijo električne energije z nazivno napetostjo 12kV in trifaznim AC 50Hz. Uporablja se predvsem za razbijanje in zapiranje toka obremenitve, preobremenitvenega toka in kratkega vezja v elektroenergetskem sistemu. Primeren je za zaščito in nadzor v sistemih za podstanice za podstanice ter industrijska in rudarska podjetja ter kraje, kjer pogosto delujejo podeželska električna omrežja.

ZW32-12 Series Outdoor AC visokonapetostni vakuumski odklopniki so v skladu z GB 1984 "AC visokonapetostni vezji" in Mednarodno elektrotehnično komisijo IEC 60056 "Visoko napetost AC vezja" in drugi standardi.

Odklopnik vezja ima značilnosti majhne velikosti, majhne teže, protikondenzacije in vzdrževanja in se lahko prilagodi močnim vremenskim razmeram in umazanim okoljem.

ZW32-12 Zunanji MV vakuumski odklopnik je zunanja distribucijska oprema z nazivno napetostjo 12kV, tri faze AC 50Hz. Uporablja se v sistemu distribucije podstanice in industrijskih in rudarskih podjetij za zaščito in nadzor uporabe. Uporablja se tudi v podeželskih mestih za električno omrežje s pogostim delovanjem za lomljenje in zapiranje toka obremenitve in toka nad obremenitvijo ter kratkim tokovnim tokom elektroenergetskega sistema.

Izravna izolacija vakuumskega prerezanega ohišja sprejema silikonsko gumo, z daljšo življenjsko dobo, večjo zanesljivostjo, dobro vremensko odpornostjo, priročno za prevoz, dobro oceno. Operativni mehanizem sprejema miniaturizacijo, visoko zanesljiv mehanizem delovanja spomladanskega delovanja, ima prednosti preproste strukture, mehanske življenjske dobe do 10000 -krat.

Ta odklopnik in krmilnik lahko tvorita celoten niz kot ponovni nabor, uresničitev daljinskega upravljanja, telemetrije, oddaljene komunikacije, daljinsko prilagoditev štiri daljinske funkcije. Proizvedbe: brez nevarnosti za zgorevanje in eksplozijo, brez vzdrževanja, majhna teža (manj kot 100 kg), dolga življenjska doba (milijon), varnost in preprosta operacija, enostavna operacija in namestitev. Lahko je opremljen z napajalno elektroniko PT za daljinsko krmiljenje na kratki razdalji je lahko opremljen z dvojno napajalno napajanje

Preklopna naprava in sistem za avtomatizacijo predplačila za predplačilo predplačila.

Standard: IEC 62271-100

Lastnosti

1. Odklopnik vezja sprejme trifazno strukturo opornice, ki ima značilnosti lomljenja zmogljivosti, nevarnosti za zgorevanje in eksplozijo, brez vzdrževanja, majhne velikosti, majhne teže in dolgo življenjsko dobo.

2. Odklopnik vezja sprejme popolnoma zaprto strukturo z dobrimi tesnjenimi zmogljivostmi, kar pomaga izboljšati zmogljivost vlage in protikondenzacije, še posebej pa je primeren za uporabo na hladnih ali vlažnih območjih.

3. Trifazni stebri in trenutni transformatorji uporabljajo uvoženo zunanjo epoksidno smolo trdno izolacijo ali uporabljajo domačo epoksidno smolo, ki je zunanja izvajal silikonsko gumijasto trdno izolacijo; Ima značilnosti visoke in nizko temperaturne odpornosti, ultravijolične odpornosti in odpornosti na staranje.

4. Operativni mehanizem sprejema miniaturiziran spomladanski mehanizem delovanja, moč motorja za shranjevanje energije je majhna, poraba energije za odpiranje in zapiranje pa je nizka; Prenos mehanizma sprejme način neposrednega prenosa, število delov je majhno, zanesljivost pa velika. Operacijski mehanizem je nameščen v zaprti škatli mehanizma, ki rešuje problem korozije delovnega mehanizma in izboljša zanesljivost mehanizma.

5. Operacija odpiranja in zapiranja odklopnika lahko upravljate ročno ali električno in z daljinskim upravljalnikom. Za uresničitev avtomatizacije porazdelitve električne energije se lahko ujema z inteligentnim krmilnikom, poleg tega pa ga lahko kombinirate tudi z namigovalcem, da tvorimo samodejni migralec in sekcijski alizator.

6. Odklopnik vezja je lahko opremljen z dvofaznimi ali trifaznimi trenutnimi transformatorji za zaščito pred pretokom ali kratkim stikom in lahko zagotovi tudi trenutne signale pridobivanja inteligentnemu krmilniku; Trenutne transformatorje za merjenje lahko dodate v skladu z zahtevami uporabnikov.

7. Odklopnik vezja je lahko opremljen s trifaznim izolacijskim stikalom za povezavo in je vidni zlom, ko je izolirajočo stikalo odprto, in je opremljen z napravo za zaklepanje proti mizeju s telesom odklopnika. Ko je odklopnik v zapiralnem položaju, izolacijskega stikala ni mogoče odpreti ali zaprti; Odklopnik vezja lahko upravljate le, če je izolacijski nož popolnoma zaprt ali popolnoma odprt. Izolatorje stebrov odvodnika je mogoče povezati za enostavno vzdrževanje.

Izbor

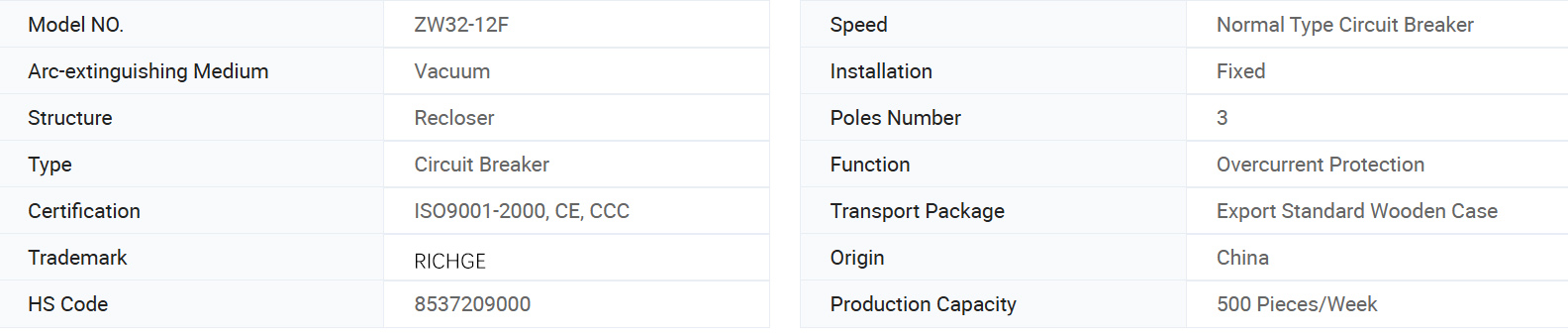

Osnovne informacije.

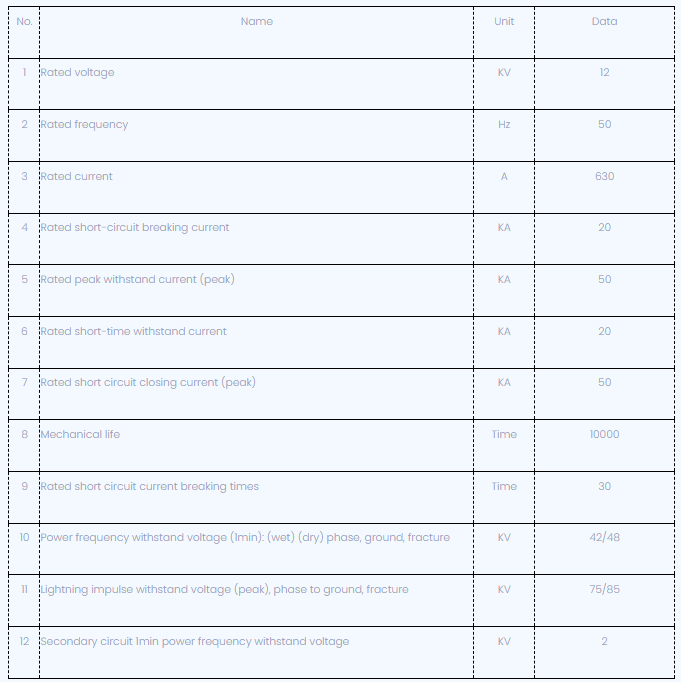

Tehnični parameter

Dimenzijska risba:

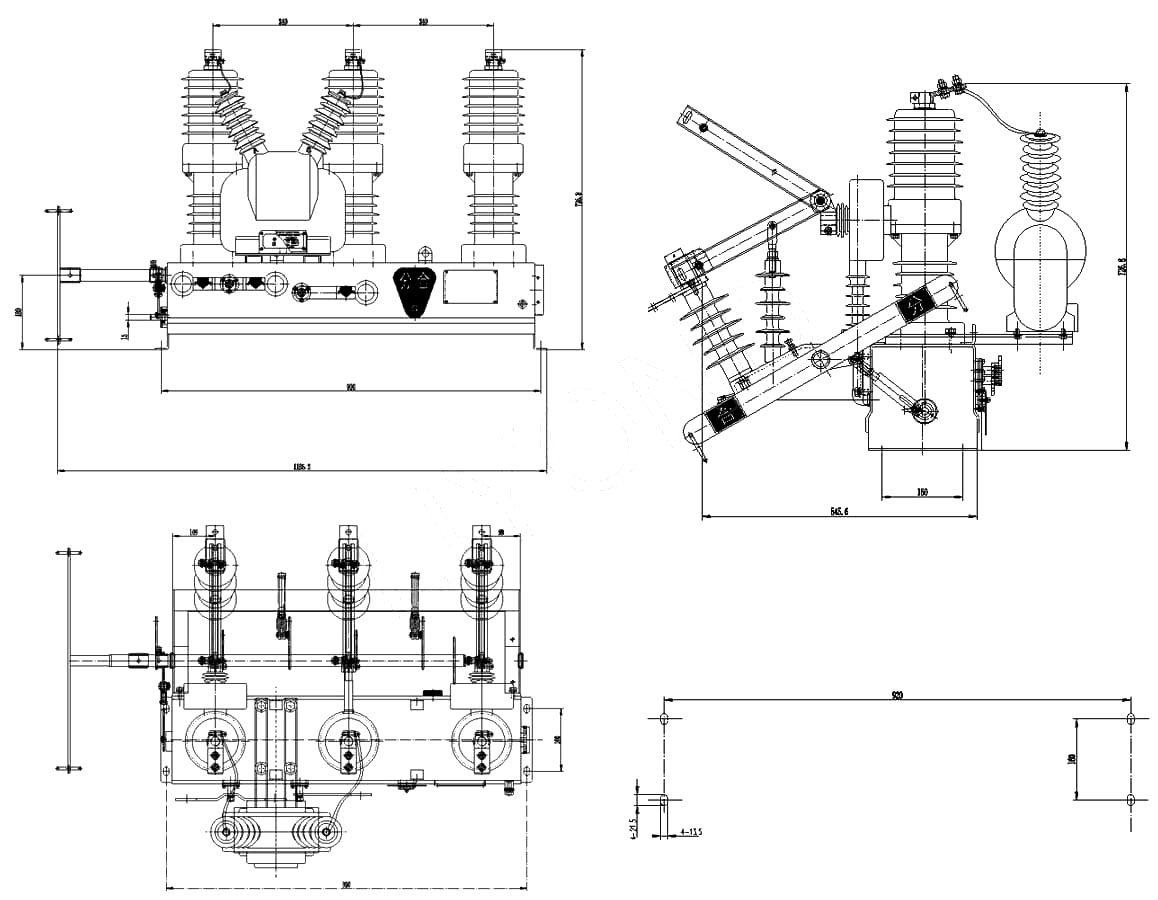

Referenca zw32-12 dimenzij

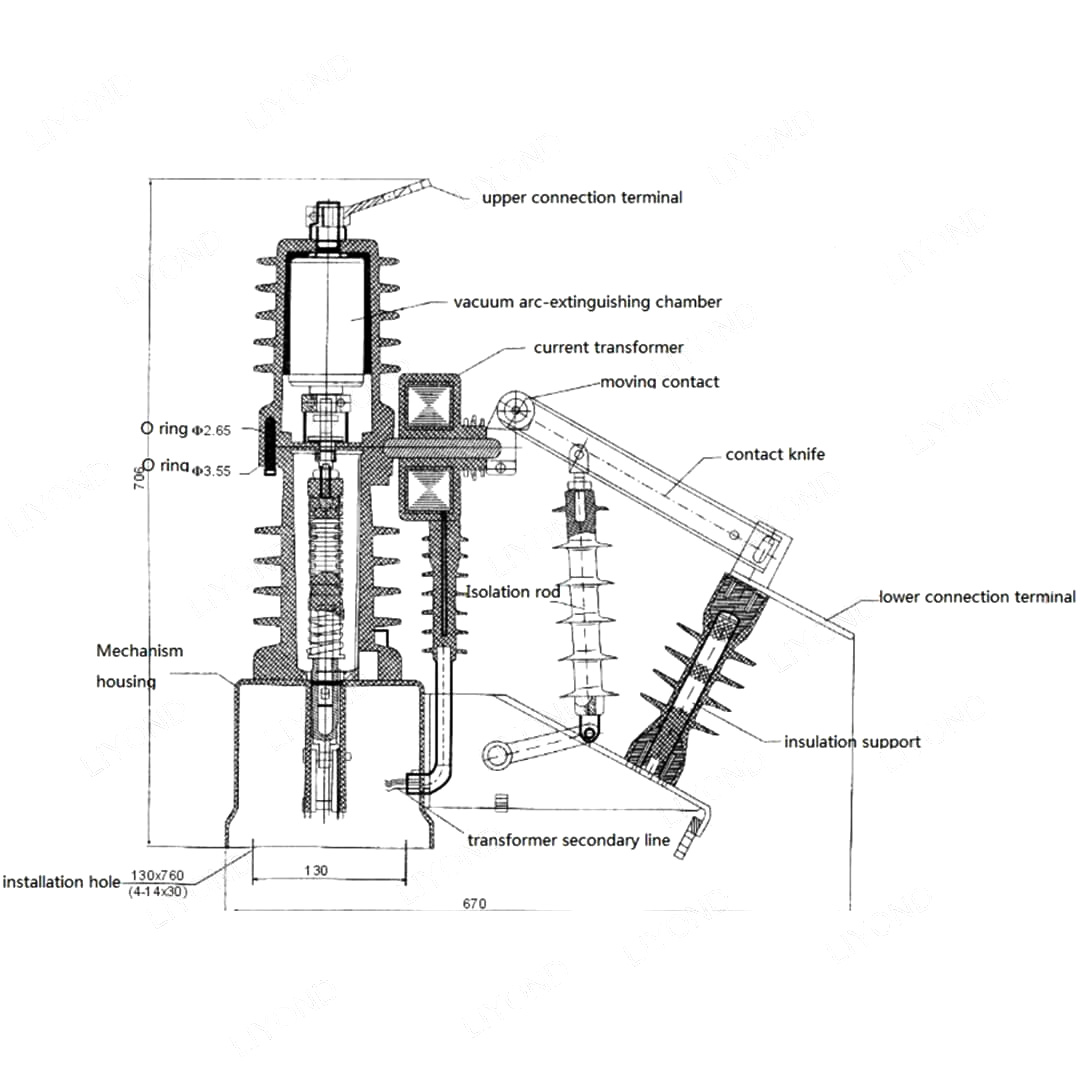

Referenca strukture ZW32-12

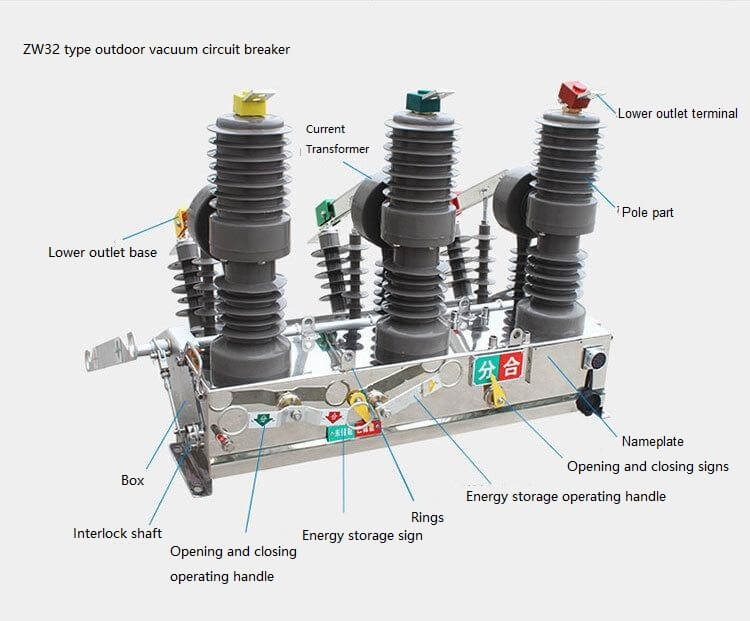

ZW32 Struktura samodejnega miranja

Delovni pogoji

1. Temperatura zunanjega zraka: -40 ℃ ~+40 ℃;

2. nadmorska višina: največ 2000m;

3. Okoliški zrak lahko onesnažimo s prahom, dimom, korozivnim plinom, parnim ali solnim razpršilom;

4. hitrost vetra ne presega 34m/s (kar ustreza 700Pa na valjasti površini);

5. Vibracija ali gibanje tal iz stikalnih naprav in krmilne opreme je mogoče prezreti;

6. Stopnja onesnaževanja: ⅲ
