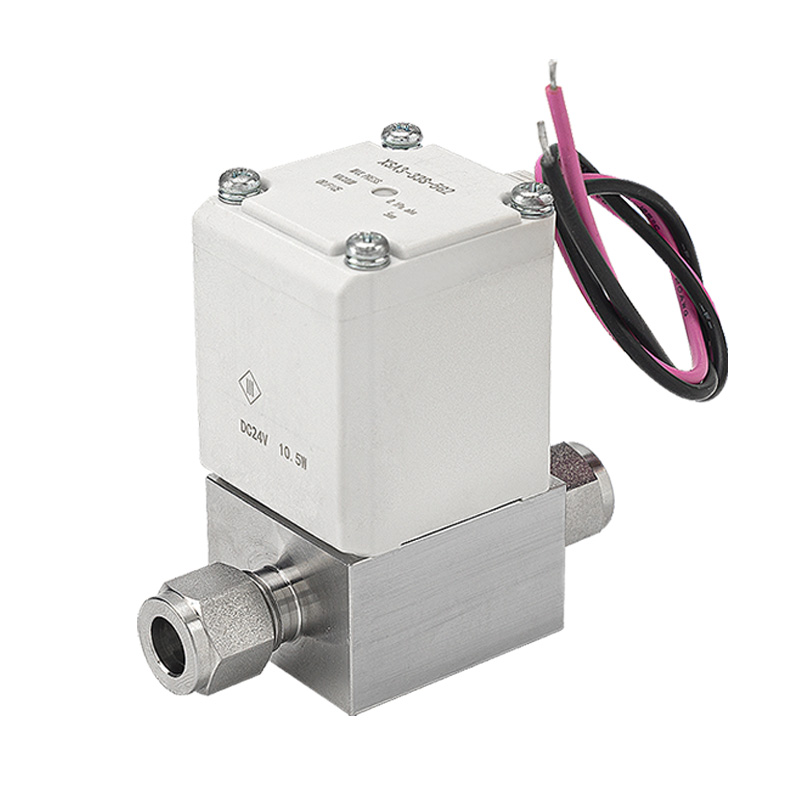

Normalno zaprt visokovakuumski elektromagnetni ventil serije XSA

Znamka:SOLH proizvajalca Richge Technology

1. Pozicioniranje izdelka

     Serija SOLH XSA je normalno zaprt elektromagnetni ventil, izdelan posebej za tokokroge z ultra visokim vakuumom. Izvaja natančen vklop-izklop medijev zraka in inertnega plina. Z vrhunsko visoko vakuumsko toleranco, izjemno minimalnim puščanjem, čisto protikontaminacijsko konstrukcijo in hitro odzivno hitrostjo služi kot osrednja vakuumska komponenta za natančno procesno opremo, vključno s polprevodniki, PV ploščami, LCD zasloni, medicinskimi stroji in stroji za predelavo hrane.

2. Glavne ključne lastnosti

-- Združljivost z ultra visokim vakuumom

     Najmanjši delovni absolutni tlak doseže 1 × 10⁻⁶ Pa, kar v celoti izpolnjuje standarde procesa ultravisokega vakuuma, da se zagotovi stabilno ohranjanje vakuuma in hitra učinkovitost črpanja vakuumskih sistemov.

-- Vrhunsko tesno tesnjenje in izjemno nizko puščanje

     Notranje puščanje ≤ 1,3×10⁻⁹ Pa·m³/s; zunanje puščanje ≤ 1,3×10⁻¹¹ Pa·m³/s. Dvojna zmogljivost z nizkim puščanjem stabilizira stopnjo vakuuma v sistemu in odpravlja nevarna tveganja uhajanja plina za delovna okolja.

-- Čista optimizirana struktura z nizko vsebnostjo delcev

     Notranja vzmet, vgrajena v ohišje ventila, zmanjša trenje gibljivih komponent in nastajanje delcev, kar popolnoma ustreza proizvodnim linijam s strogimi zahtevami za čisti prostor.

-- Nizka poraba energije in lahek oris

     Poraba energije tuljave zmanjšana za do 25 % v primerjavi s prejšnjimi generacijami; skupno zmanjšanje teže za največ 18 % (najmanj 0,41 kg). Energijsko varčna zasnova omogoča kompaktno integracijo v natančne okvirje opreme.

-- Več možnosti povezave

     Na voljo sta dve univerzalni shemi povezovanja: priključki s čelnim tesnilom, 1/4" in 3/8" kompresijski priključki za objemke in notranji navoji Rc/NPT, združljivi z različnimi standardnimi specifikacijami vakuumskega cevovoda.

-- Širok razpon napetosti in raznoliki električni priključki

     Zajema glavne napetosti, vključno z DC24V, AC110V / AC220V. Več oblik ožičenja, kot so hitri priključki, priključki DIN in vhodi za cevi, se prilagajajo vsem glavnim avtomatiziranim krmilnim sistemom.

-- Stabilen in varen industrijski certifikat

     Stopnja zaviranja gorenja tuljave UL94V-0; certificiran s standardi RoHS, CE, CAT.ES140-7B, primeren za dolgoročno neprekinjeno industrijsko delovanje.

3. Celotna tabela tehničnih specifikacij

4. Tipični scenariji uporabe

      -- Proizvodnja polprevodnikov: vbrizgavanje plina v procesno komoro in nadzor vklopa in izklopa vakuumskega cevovoda

     -- Proizvodne linije PV in LCD: Črpalne zanke v ultravisoki vakuumski komori in zadrževanje tlaka

     -- Medicinska oprema: instrumenti za vakuumsko sterilizacijo in analitični laboratorijski vakuumski krogi

     -- Živilska industrija: vakuumsko pakiranje in vakuumski sušilni stroji

     -- Znanstvenoraziskovalni laboratoriji: Eksperimentalne naprave z ultra visokim vakuumom in oprema za testiranje fizike delcev

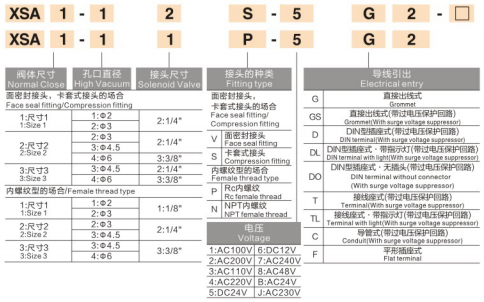

5. Primeri modelov in smernice za izbiro

5.1: Tipične kode modelov:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Ključne izbirne točke

      -- Potrdite zahtevo za stopnjo vakuuma: ali je potrebna ultra visoka vakuumska zmogljivost 1 × 10⁻⁶ Pa (abs).

      -- Izberite vrsto priključka cevovoda: čelno tesnilo, nastavek za obroček ali notranji navoj Rc/NPT

      -- Ujemanje napetosti tuljave in električnega priključka: serija DC24V ali AC; hitri vtič / DIN / cevno ožičenje

      -- Potrdite velikost vrat: 1/4", 3/8", da zadostite zahtevi po pretoku sistema

Povzetek v enem stavku

     Normalno zaprt visokovakuumski elektromagnetni ventil SOLH XSA podpira 1 × 10⁻⁶ Pa ultravisoko vakuumsko delovanje z ultra nizkim puščanjem, čisto notranjo strukturo z nizko vsebnostjo delcev in več zamenljivimi povezavami, ki deluje kot zanesljiva preklopna komponenta za vse precizne vakuumske industrijske procese.
