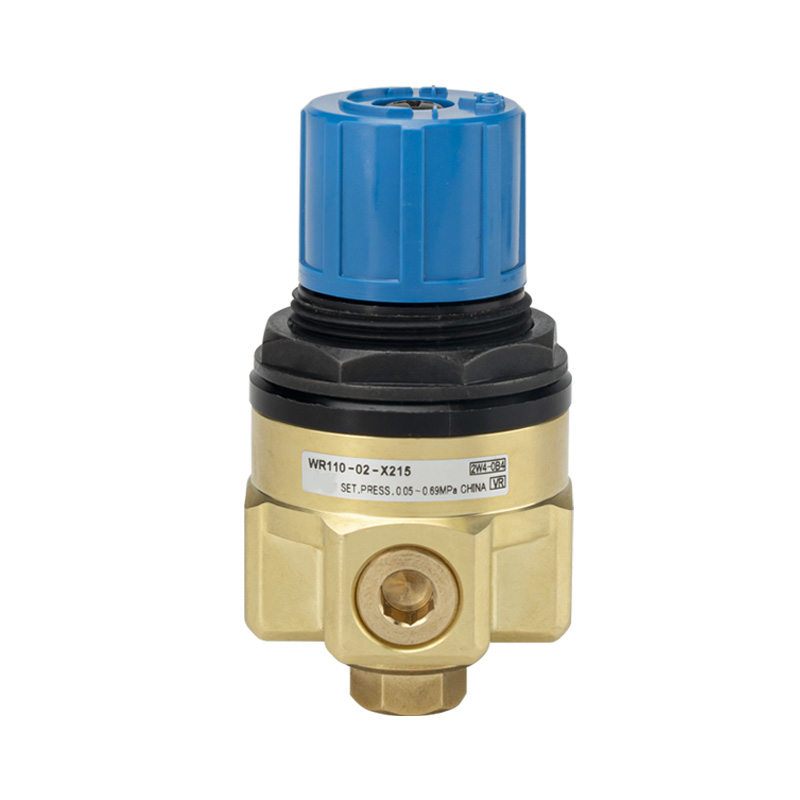

Kompaktni regulator vodnega tlaka serije WR110

Znamka:OLH by Richge Technology (睿其格科技)

Pozicioniranje izdelka

     Serija WR110 je kompaktni regulator tlaka z neposrednim delovanjem, razvit izključno za cevovode industrijske hladilne vode in tehnološke vode. Izdelan s protikorozijskim posebnim medeninastim ohišjem, ta ventil zagotavlja enakomerno regulacijo vodnega tlaka in različne možnosti namestitve, ki se ujemajo z miniaturnimi sistemi kroženja vode.

Zgradba in princip delovanja

     --Neposredno delujoča kompozitna struktura bata in diafragme z vgrajeno razbremenilno funkcijo

     --Uporabni medij: voda iz pipe in splošna industrijska voda; ni primeren za deionizirano ali ultra čisto vodo

     --Telo ventila je izdelano iz posebnega medeninastega materiala, ki preprečuje rjo in vodni kamen

     --Opremljen z zgoraj nameščenim modrim nastavitvenim gumbom, ki ga je mogoče zakleniti

     --Rezervirana stranska vrata Rc1/8 za namestitev manometra

     --Dve montažni rešitvi: neposredna namestitev z navojem ali izbirni pritrdilni nosilec B21-1P

Ključne osnovne lastnosti

1. Dve izbirni nastavljivi območji tlaka

     --WR110-X224 nizkotlačna različica: 0,08–0,39 MPa

     --WR110-X215 srednjetlačna različica: 0,05–0,69 MPa Največji delovni tlak doseže 0,8 MPa, preizkusni tlak pa znaša 1,72 MPa.

2. Protikorozijska medeninasta konstrukcija vodnega razreda

     Posebno medeninasto ohišje se učinkovito upira vodni koroziji in nabiranju vodnega kamna. Ujemanje z vodoodpornimi gumijastimi tesnili, delovna temperatura pokriva -5 ℃ ~ +60 ℃.

3. Mini kompakten in lahek okvir

     Skupna dimenzija φ45 × 75 mm z neto težo samo 0,26 kg, popolnoma prilegajočo se vgrajeno opremo in ozkimi cevovodi za hladilno vodo.

4. Stabilna regulacija z zaščito pred nadtlakom

     Hiter odziv in majhna nihanja izhodnega tlaka. Notranji razbremenilni kanal samodejno sprosti odvečni tlak za zaščito nadaljnjih cevovodov. Gumb, ki ga je mogoče zakleniti, prepreči nenamerno prilagoditev pritiska zaradi vibracij ali nenamernega dotika.

5. Prilagodljiva navojna vrata in večsmerna montaža

     Standardna vrata Rc1/8 in Rc1/4; Navoj NPT neobvezen za model X215. Rezerviran je namenski stranski priključek merilnika, za optimalno delovanje pa je priporočljiva navpična namestitev.

Tabela tehničnih specifikacij

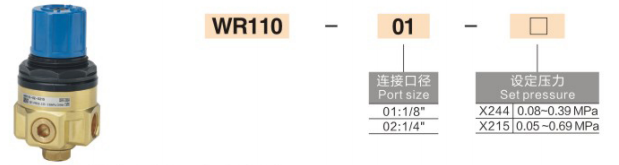

Razlaga kode modela

Primer: WR110-02-N-X215

     --WR110: Osnovna serija izdelkov

     --01 / 02: Ustrezna velikost vrat

     --N: različica z navojem NPT; prazna oznaka predstavlja standardni navoj Rc

     --X215 / X224: Koda za različna območja nastavitve tlaka

Tipični scenariji uporabe

     Cevi za kroženje vode za hlajenje obdelovalnih strojev in vreten Hladilni sistemi za opremo za lasersko rezanje in varjenje Majhna priprava vode in stabilizacija vhodnega tlaka RO membrane Cevovodi za oskrbo z vodo za testiranje instrumentov in analitičnih naprav Krog za namakanje in pršenje v strojih za tiskanje in izdelavo papirja Cevovodi za nečisto procesno vodo za medicinsko in polprevodniško pomožno opremo。

Povzetek v enem stavku

     Regulator tlaka WR110, specifičen za vodo, ima medeninasto ohišje proti vodnemu kamnu, stopnjo tlaka 0,8 MPa, dvojno nastavljivo območje tlaka, kompaktno velikost, vgrajeno razbremenitev in gumb, ki ga je mogoče zakleniti, zaradi česar je prednostna komponenta za nadzor tlaka za majhne industrijske sisteme za kroženje vode.
