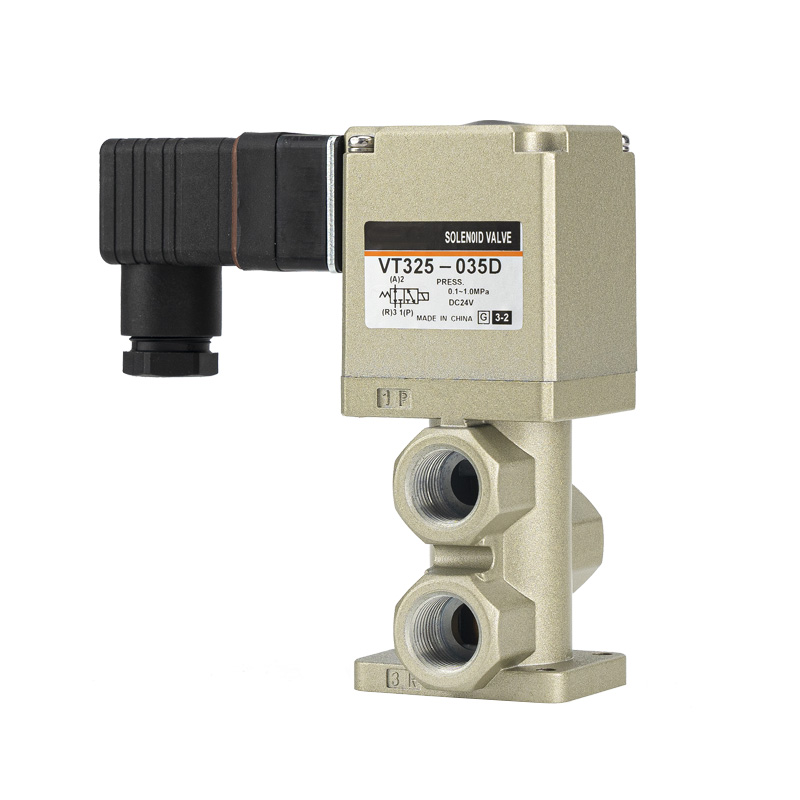

3-vratni elektromagnetni ventil serije VT325 – neposredno delujoč loputast tip

Znamka:SOLH podjetja Richge Technology | Standard SOLH

1. Pozicioniranje izdelka

     Serija SOLH VT325 je 3-portni elektromagnetni ventil z neposrednim delovanjem s loputo in popolnoma elastičnim tesnjenjem. Zasnovan za tokokroge stisnjenega zraka in inertnega plina, izvaja vklop-izklop zračnega tokokroga, preklapljanje smeri in krmiljenje izpušnih plinov. VT325 podpira zagon brez tlaka in je združljiv tako s pozitivnim tlakom kot s pogoji polnega vakuuma, zato služi kot visokofrekvenčna, stabilna in zanesljiva pnevmatska preklopna komponenta za splošno opremo za industrijsko avtomatizacijo.

2. Glavne ključne lastnosti

--Neposredna struktura lopute in zagon brez tlaka

     Minimalni delovni tlak ni potreben. Deluje stabilno v celotnem območju pozitivnega tlaka 0–1,0 MPa. Vakuumska različica podpira delovni tlak do -101,2 kPa, kar je popolnoma prilagodljivo delovnim scenarijem pri nizkem tlaku, vakuumu in visokem tlaku.

-- Večfunkcijska zasnova 6-v-1 za univerzalne cevi

     S spreminjanjem načinov povezave vrat en sam ventil realizira 6 funkcijskih načinov, vključno z NC (normalno zaprtim), NO (normalno odprtim), delitvijo pretoka in izbiro pretoka. Pokriva različne pnevmatske logične zahteve z odlično vsestranskostjo in prilagodljivo konfiguracijo.

--Zmogljivost izjemno visokega pretoka in hiter odziv

     Ventil, opremljen z optimiziranimi notranjimi pretočnimi prehodi, zagotavlja velik pretočni koeficient C=6,1 dm³/(s·bar). Dosega hiter odzivni čas ≤30 ms in podpira največjo preklopno frekvenco 5 Hz, kar je popolnoma primerno za visokohitrostno pnevmatsko preklapljanje in krmiljenje dovoda zraka z velikim pretokom.

--Elastično tesnjenje in delovanje brez mazanja

     Uporablja visokokakovostne elastične tesnilne materiale za odlično zrakotesnost, delovanje proti staranju in dolgo življenjsko dobo. Popolnoma brez mazanja zagotavlja čiste plinske tokokroge, prijaznost do okolja in znatno znižane dnevne stroške vzdrževanja.

-- Kompaktna struktura in prilagodljiva namestitev

     Mini in kompaktno ohišje prihrani prostor za namestitev. Podpira metode ožičenja z direktno vtičnico in vtičnico. Opremljen s standardnim gumbom za ročno preglasitev brez zaklepanja za priročno odpravljanje napak na kraju samem, pregledovanje in ročno preklapljanje v sili.

--Možnost namestitve na razdelilnik in močna združljivost

     Podpira gosto montažo razdelilnika in namestitev zlaganja. Dimenzijsko združljiv s standardnimi industrijskimi ventilskimi otoki, zaradi česar je idealen za modularne centralizirane pnevmatske krmilne sisteme in avtomatizirano integrirano opremo.

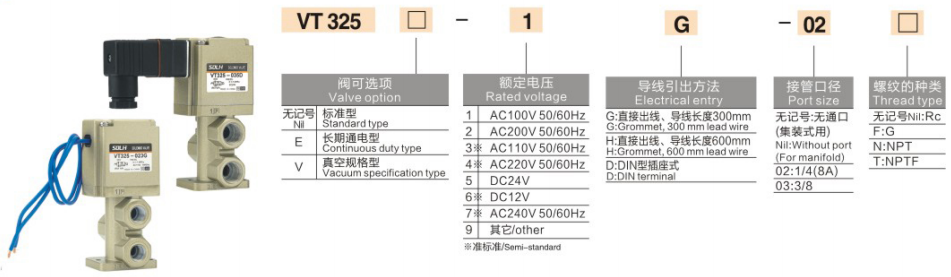

3. Popolne tehnične specifikacije

     --Konfiguracija vrat: 3-vratni, 2-položajni enojni elektromagnet

     --Vrsta delovanja: Vrsta lopute z neposrednim delovanjem

     -- Metoda tesnjenja: Visoko zmogljivo elastično gumijasto tesnilo

     --Uporabna tekočina: stisnjen zrak, inertni plin

     --Delovni tlak: 0–1,0 MPa; Vrsta vakuuma: -101,2 kPa ~ 0,1 MPa

     --Dokazni tlak: 1,5 MPa

     --Razpon temperature okolja: 5 ℃ ~ 50 ℃

     --Odzivni čas: ≤30 ms (testirano pri 0,5 MPa)

     --Največja delovna frekvenca: 5 Hz

     --Mazanje: zasnova brez mazanja

     --Ročno upravljanje: standardni tip brez zaklepanja; možnost zaklepanja orodja

     --Velikost vrat: Rc 1/4, Rc 3/8

     --Napetost tuljave: DC24V, AC110V, AC220V in prilagodljive možnosti

4. Tipični scenariji uporabe

     --Pnevmatsko krmiljenje za avtomatizirane proizvodne linije, robotske roke in vpenjalne naprave

     --Pihanje prahu, brizganje tekočine in sistemi za vakuumsko adsorpcijo in vakuumsko prekinitev

     -- Stroji za pakiranje, tiskanje, tekstil in obdelavo lesa

     --Oprema za avtomatizacijo, ki zahteva zagon brez tlaka, združljivost z vakuumom in visokofrekvenčno preklapljanje

     -- Centralizirani ventilski otoki in razdelilni modularni pnevmatski krmilni krogi

Povzetek v enem stavku

     SOLH VT325 neposredno delujoči 3-portni elektromagnetni ventil z loputo ima breztlačni zagon, združljivost s popolnim vakuumom, večfunkcijsko preklapljanje 6-v-1, izjemno visoko zmogljivost pretoka in zmogljivost brez vzdrževanja, ki služi kot cenovno ugodna univerzalna rešitev za pnevmatsko preklapljanje z visokim pretokom v sistemih industrijske avtomatizacije.
