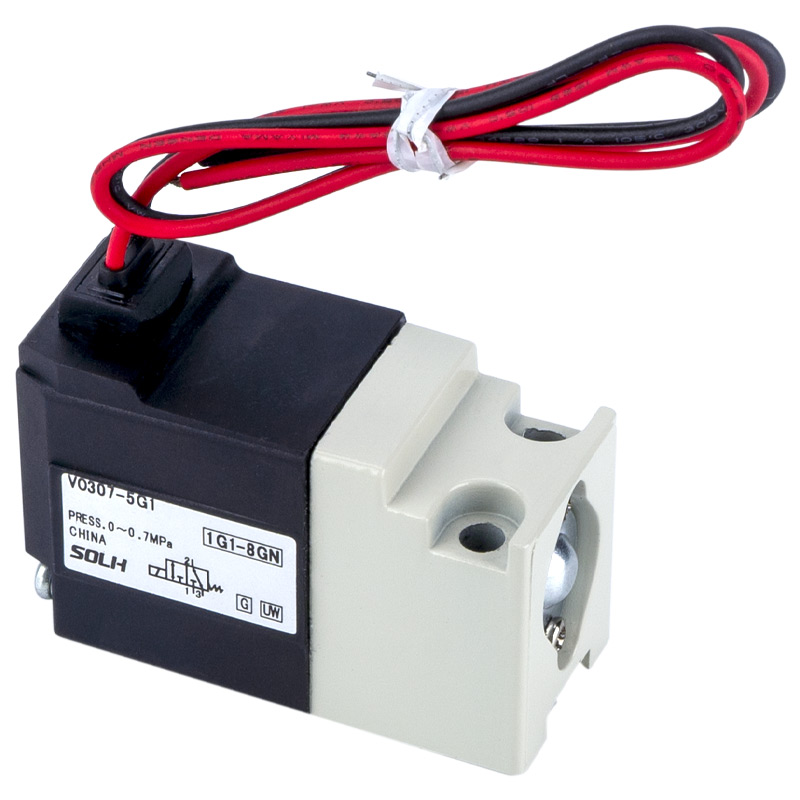

3-vratni elektromagnetni ventil serije VO307 – vrsta namestitve na kolektor z neposrednim delovanjem

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija VO307 je namenska različica za montažo na razdelilnik serije VT307, 3-portnega elektromagnetnega ventila z direktnim delovanjem, ki je bil razvit izključno za integracijo ventilskega otoka in razdelilnika. Izvaja prekinitev zračnega tokokroga, preklapljanje in nadzor izpušnih plinov. Z breztlačnim zagonom in združljivostjo tako s pozitivnim tlakom kot z vakuumskimi delovnimi pogoji je ta kompaktni, visokociklični in zanesljiv preklopni ventil idealen za centralizirano pnevmatsko krmiljenje avtomatizirane opreme.

Ključne osnovne lastnosti

     --Specializirana struktura razdelilnika, prva izbira za integracijo ventilskega otoka, zasnovana po meri za namestitev razdelilnika brez stranskih cevnih vrat. Več ventilov je mogoče na gosto razporediti drug ob drugem, da prihranite prostor za namestitev, standardizirate postavitev ožičenja in zmanjšate morebitna mesta puščanja, s čimer se popolnoma ujemajo ventilski otoki in centralizirani pnevmatski krmilni sistemi.

     --Zasnova lopute z neposrednim delovanjem, na voljo zagon brez tlaka. Za delovanje ni potreben krmilni tlak. Stabilno deluje v območju pozitivnega tlaka 0–0,7 MPa, medtem ko vakuumska različica podpira tlak do -101,2 kPa. Stabilno delovanje je zagotovljeno v okolju z nizkim tlakom, vakuumom in nestabilnim virom zraka.

     --Večnamenska prilagodljiva zasnova z močno vsestranskostjo Podpira več delovnih načinov, vključno z normalno zaprtim (NC), normalno odprtim (NO), delilnikom pretoka in izbirnikom. Funkcije je mogoče hitro preklopiti z zamenjavo pokrivne plošče, kar zagotavlja odlično univerzalno prilagodljivost.

     --Hiter odziv in vzdržljivost za visokofrekvenčno kroženje. Odzivni čas ≤ 20 ms, največja delovna frekvenca doseže 10 Hz, kar je popolnoma primerno za visokohitrostno pihanje zraka, brizganje in delovne pogoje preklapljanja vakuuma.

     --Elastično tesnjenje HNBR in delovanje brez mazanjaGlavni ventil ima vrhunsko elastično tesnilo HNBR iz gume z vrhunsko tesnostjo in podaljšano življenjsko dobo. Med delovanjem ni potrebno mazalno olje, kar zagotavlja čisto, okolju prijazno uporabo in nižje stroške vzdrževanja.

     --Opremljen z ročno preglasitvijo za priročen zagon. Priložen je standardni ročni gumb brez zaklepanja za enostavno odpravljanje napak na kraju samem, pregledovanje in ročno preklapljanje v sili, kar poenostavi namestitev in vzdrževalna dela.

     --Nizka poraba energije in izjemno dolga življenjska doba Standardne tuljave imajo nizko porabo energije in podpirajo dolgoročno neprekinjeno napajanje. Osrednje komponente so uvožene z življenjsko dobo, primerljivo z japonskimi znamkami, kar zagotavlja izjemno stroškovno učinkovitost.

Tehnične specifikacije

     --Konfiguracija vrat: 3-vratni, 2-položajni enojni elektromagnet

     --Načelo delovanja: tip lopute z neposrednim delovanjem

     --Tesnilni material: HNBR elastično gumijasto tesnilo

     --Uporabni medij: stisnjen zrak, inertni plin

     --Razpon delovnega tlaka: 0–0,7 MPa; Vrsta vakuuma: -101,2 kPa ~ 0,1 MPa

     --Dokazni tlak: 1,5 MPa

     --Temperatura okolja: -10 ℃ ~ +50 ℃

     --Odzivni čas: ≤ 20 ms (testirano pod 0,5 MPa)

     --Največja delovna frekvenca: 10 Hz

     --Zahteve glede mazanja: Brez mazanja

     --Ročno upravljanje: ročna preglasitev brez zaklepanja

     --Vrsta namestitve: pritrditev na razdelilnik (namestitev na osnovni razdelilnik)

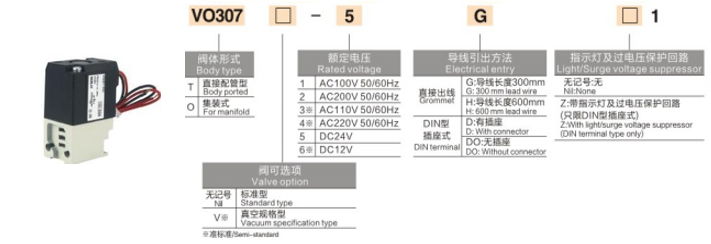

     --Razpoložljive napetosti: DC12V / DC24V, AC110V / AC220V in možnosti po meri

     --Ustrezna podlaga razdelilnika: serija VV3074. Tipični scenariji uporabe · Centralizirano pnevmatsko krmiljenje za avtomatizirane proizvodne linije, robotske roke in vpenjalne naprave

     --Vakuumska adsorpcija, vakuumski prekinitev, sistemi za pihanje zraka in brizganje tekočine

     --Pakirni, tiskarski, tekstilni, lesnoobdelovalni in stroji za predelavo hrane

     --Oprema, ki zahteva integracijo razdelilnika, zagon brez tlaka, združljivost z vakuumom in visokofrekvenčno delovanje

     -- Ventilski otoki, sklopi z več ventili in modularni pnevmatski krmilni sistemi

Povzetek v enem stavku

     SOLH VO307 3-portni loputni elektromagnetni ventil za montažo na razdelilnik je izdelan posebej za ventilske otoke, podpira zagon brez tlaka, popolno vakuumsko združljivost, večfunkcijsko pretvorbo, hiter visokofrekvenčni odziv in delovanje brez vzdrževanja, zaradi česar je stroškovno učinkovita optimalna rešitev za centralizirano krmiljenje pnevmatske avtomatizacije.
