Naprava za zaklepanje ozemljitvenega stikala

Aplikacije in funkcije

Naprava za zaklepanje zemeljskega stikala se uporablja v podstanicah, elektrarnah in industrijskih električnih sistemih za izboljšanje varnosti med delovanjem in vzdrževanjem visokonapetostnih stikalnih naprav. Njegova glavna funkcija je preprečiti naključno ali nepooblaščeno delovanje zemeljskega stikala, medtem ko je visokonapetostna oprema še vedno napačna, s čimer varuje osebje in opremo pred električnimi nevarnostmi.

V podstanicah zaklepna naprava zagotavlja, da je mogoče ozemljitveno stikalo zaprti šele po potrditvi, da so druga ustrezna stikala (na primer odklopniki ali izolatorji) v pravilnem položaju, kar zagotavlja pravilno izolacijo električnega sistema. To je še posebej kritično pri preklapljanju ali ozemljitvi odklopnikov, transformatorjev ali izolatorjev, da se prepreči nevarne situacije, kjer lahko ozemljeni vezje še vedno nosi električni tok. V elektrarnah naprava zaklep služi podobnemu namenu, saj operaterjem preprečuje, da bi prizemljili visokonapetostno opremo, medtem ko je še vedno povezana z električnim omrežjem, s čimer se zmanjša tveganje za električni šok med vzdrževalnimi deli.

Naprava za zaklepanje ozemljitvena stikala običajno vključuje mehanske zaklep ali elektronske krmilje, ki preprečujejo delovanje ozemljitvenega stikala, razen če se ne izpolnjujejo varni pogoji. To bi lahko vključevalo zagotovitev, da je stikalo za odklop odprto ali pa je oprema odstranjena. Nekateri sistemi lahko vključujejo tudi kazalnike ali alarme, ki obveščajo operaterje, kadar so pogoji varni za delovanje ozemljitve.

Shematski diagram sestavljanja

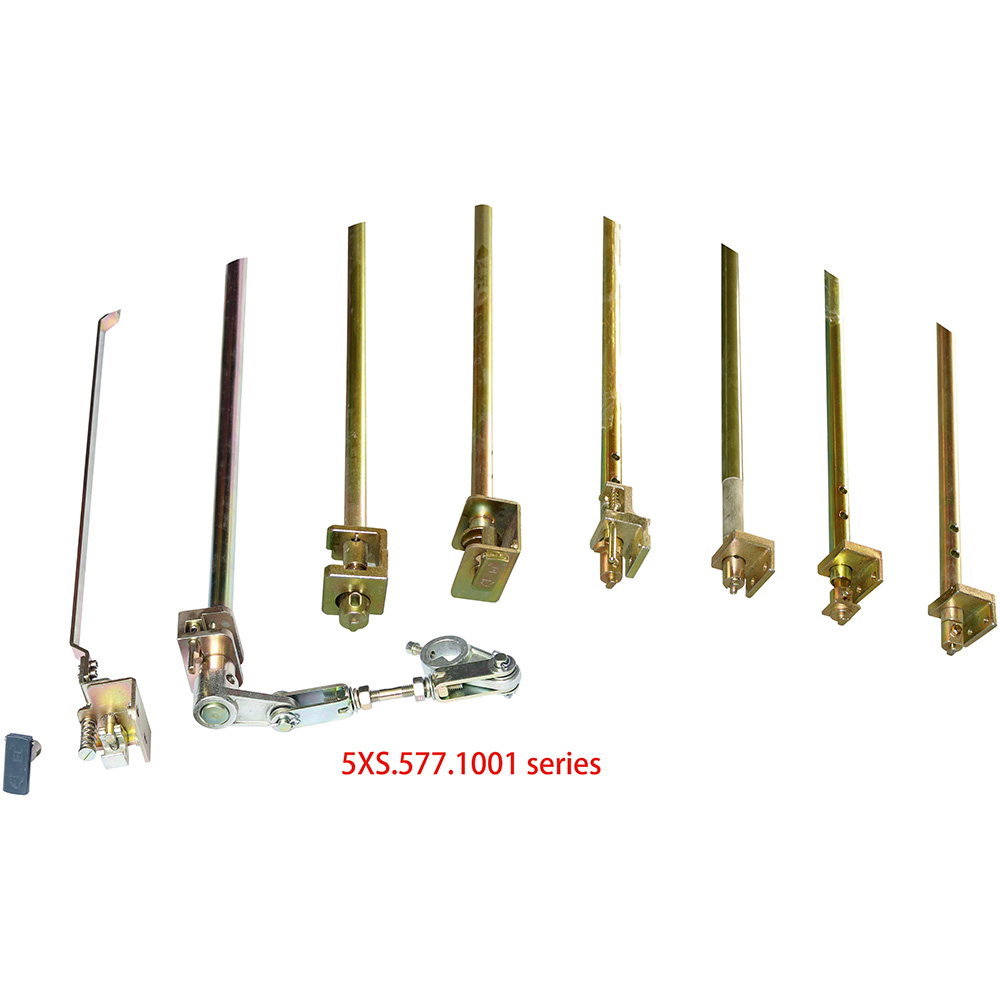

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.577.1003 (dvojna vrata)/ 5xs.577.1003.1 (enotna vrata)
5xs.577.1004 (dvojna vrata)/ 5xs.577.1004.1 (enotna vrata)
