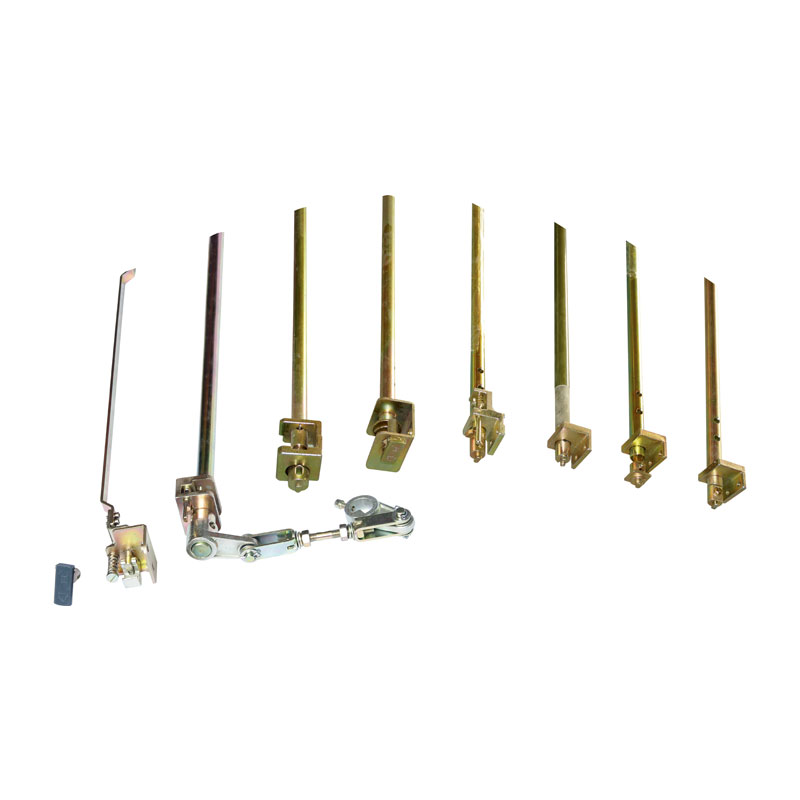

Ozemljitveni stikalni mehanizem za stikalne naprave

Aplikacije in funkcije

Ozemljitveni stikalni mehanizem za stikalne naprave se uporablja v transformatorskih postajah, elektrarnah in industrijskih električnih sistemih za izboljšanje varnosti med delovanjem in vzdrževanjem visokonapetostnih stikalnih naprav. Njegova primarna funkcija je preprečiti nenamerno ali nepooblaščeno delovanje ozemljitvenega stikala, medtem ko je visokonapetostna oprema še pod napetostjo, s čimer ščiti osebje in opremo pred električnimi nevarnostmi.

V razdelilnih postajah zaklepna naprava zagotavlja, da je ozemljitveno stikalo mogoče zapreti šele po potrditvi, da so druga ustrezna stikala (kot so odklopniki ali izolatorji) v pravilnem položaju, kar zagotavlja pravilno izolacijo električnega sistema. To je še posebej kritično pri preklapljanju ali ozemljitvi odklopnikov, transformatorjev ali izolatorjev, da preprečite nevarne situacije, v katerih lahko ozemljeno vezje še vedno prenaša električni tok. V elektrarnah ima zaklepna naprava podoben namen, saj operaterjem preprečuje ozemljitev visokonapetostne opreme, medtem ko je ta še priključena na električno omrežje, s čimer se zmanjša nevarnost električnega udara med vzdrževalnimi deli.

Zaklepna naprava ozemljitvenega stikala običajno vključuje mehanske zapore ali elektronske krmilnike, ki preprečujejo delovanje ozemljitvenega stikala, razen če so izpolnjeni varni pogoji. To lahko vključuje zagotovitev, da je izklopno stikalo odprto ali da je oprema brez napajanja. Nekateri sistemi lahko vključujejo tudi indikatorje ali alarme, ki operaterje obvestijo, ko so razmere varne za uporabo ozemljitvenega stikala.

V razdelilnih postajah zaklepna naprava zagotavlja, da je ozemljitveno stikalo mogoče zapreti šele po potrditvi, da so druga ustrezna stikala (kot so odklopniki ali izolatorji) v pravilnem položaju, kar zagotavlja pravilno izolacijo električnega sistema. To je še posebej kritično pri preklapljanju ali ozemljitvi odklopnikov, transformatorjev ali izolatorjev, da preprečite nevarne situacije, v katerih lahko ozemljeno vezje še vedno prenaša električni tok. V elektrarnah ima zaklepna naprava podoben namen, saj operaterjem preprečuje ozemljitev visokonapetostne opreme, medtem ko je ta še priključena na električno omrežje, s čimer se zmanjša nevarnost električnega udara med vzdrževalnimi deli.

Shematski diagram sklopa

5XS.363.010
5XS.363.010.1
5XS.363.010.2
5XS.363.010.3
5XS.363.010.3D
5XS.363.010.4
5XS.363.010.5
5XS.363.010.6D
5XS.363.010.7
5XS.363.010.1

Opomba:

zaporedje 22 povezovalnih sklopov vrtljiva roka ima dve velikosti: običajna sredinska razdalja 60, če stranka potrebuje sredinsko razdaljo 80, pojasnite ob naročilu.
