Izjemno tanka in visoko trdna pnevmatska drsna miza serije MXF

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka

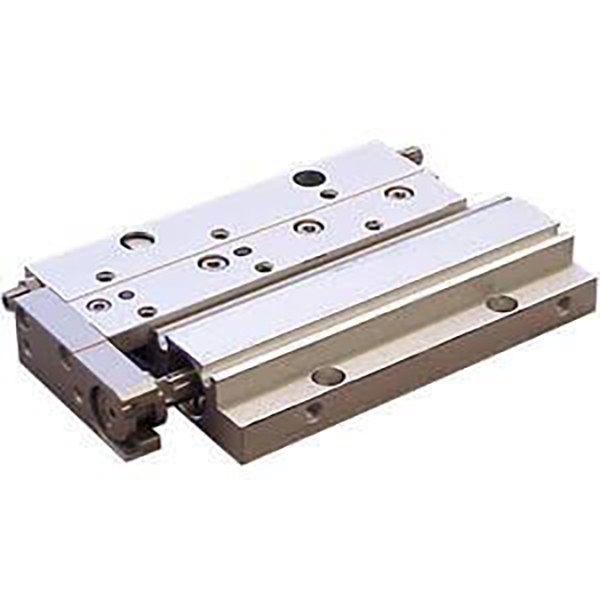

     Serija SOLH MXF je ultra tanka, visoko togostna pnevmatska drsna miza z dolgim ​​hodom, zasnovana za opremo za avtomatizacijo z omejeno višino. Z vzporedno razporeditvijo cilindričnih in prečnih valjčnih vodil, dvostransko strukturo za pritrditev zgoraj/spodaj in nosilnostjo srednje obremenitve dosega izjemno nizko višino telesa, ki je 40 % tanjša od običajnih drsnikov MXS enake specifikacije. S stabilnim srednje natančnim pozicioniranjem, gladkim delovanjem z dolgim ​​hodom in visokofrekvenčno ciklično vzdržljivostjo služi kot osrednja rešitev nizkoprofilnih drsnikov za natančno ravnanje z materialom, sestavljanje in preklapljanje postaj v kompaktnih avtomatiziranih sistemih.

Pozicioniranje jedra in strukturne značilnosti

     -- Dvojno delujoča pogonska struktura: Sprejema stabilno dvojno delujoče delovanje z velikostmi izvrtin v razponu od φ8 do φ20 mm, ki zagotavlja zanesljivo izhodno moč srednje obremenitve 20~180N, kar se popolnoma ujema s scenariji srednje obremenitve natančnega rokovanja.

     -- Zasnova vodila z vzporednim cilindrom in prečnim valjem: Vodilna tirnica in valj sta nameščena vzporedno in ločujeta obremenitev od tesnilnega gibanja batnice. Ta struktura zagotavlja visoko togost, nizko trenje, delovanje brez vrzeli in izjemno gladko linearno gibanje.

     -- Izjemno tanko ohišje z nizkim profilom: Višina telesa je le 16~27 mm, kar je 40 % nižje od enakovrednih modelov MXS. Je optimalna izbira za izjemno nizek odmik in zelo kompaktno postavitev opreme.

     --Zanesljivo srednje natančno delovanje: Zagotavlja 0,03 mm tekočo vzporednost, 0,05 mm navpičnost in ±0,02 mm ponavljajočo se natančnost pozicioniranja, kar v celoti izpolnjuje standardne zahteve za avtomatizirano pozicioniranje s srednjo natančnostjo.

     -- Dvostranska visoko natančna montaža: Opremljen z zgornjimi skoznjimi luknjami in spodnjimi navojnimi luknjami ter luknjami za zatiče za natančno pozicioniranje. Podpira pozitivno in obratno namestitev, kar zagotavlja visoko natančnost ponovne namestitve po razstavljanju in ponovnem sestavljanju.

     -- Fleksibilne cevi in ​​namestitev senzorjev: Združljivo s prečnimi in aksialnimi dvosmernimi cevmi. Vgrajen magnetni obroč s skritim drsnim utorom za namestitev magnetnega stikala, prihrani prostor za namestitev brez strukturnih posegov.

     -- Možnosti nastavljive poteze in več medpomnilnikov: Standardni poliuretanski blažilniki na obeh koncih za stabilno blaženje. Ima 5 mm nastavljiv hod na konec (10 mm skupno standardno območje prirezovanja), z izbirno specifikacijo X11 za 15 mm ultra-dolgo fino nastavitev in izbirne hidravlične blažilnike za scenarije visokofrekvenčnih udarcev.

Celotno pravilo kodiranja modela

   1. Primer modela: MXF12-50-M9BW

   2. Referenčni primeri standardnega naročila

     -- MXF8-20: standardni model brez stikala, 8 mm izvrtine, 20 mm giba, dvojno delovanje

     -- MXF20-100-2M9B: 20 ​​mm izvrtina, 100 mm dolg hod, dvojna magnetna stikala za dvosmerno spremljanje položaja

     -- MXF16-75-X11: 16 mm izvrtina, 75 mm gib, 15 mm podaljšana nastavitev giba

Osnovne tehnične specifikacije (@0,5 MPa, dvojno delovanje)

Osnovna zmogljivost in prednosti izdelka

     -- Izjemno tanka kompaktna struktura za izjemno varčevanje s prostorom: Z izjemno nizko višino telesa 16~27 mm, 40 % vitkejši od serije MXS, se popolnoma prilagaja opremi z izjemno nizkim odmikom in scenarijem goste modularne postavitve, kjer ni mogoče namestiti običajnih drsnikov.

     -- Visoka togost in stabilno delovanje z dolgim ​​hodom: Prečno valjčno vodilo v kombinaciji z integriranim monolitnim ohišjem odpravlja tekalne vrzeli in deformacije. Ohranja stabilno delovanje brez tresenja pri največ 100 mm dolgem gibu in visokofrekvenčnih cikličnih pogojih.

     -- Dvostranska montaža z močno prilagodljivostjo: Podpira zgornjo pritrditev skozi skoznjo luknjo in spodnjo namestitev z navojno luknjo, združljivo s pozitivno in vzvratno montažo. Opremljen z luknjami za zatiče za natančno pozicioniranje, ki zagotavljajo visoko natančnost ponavljanja po večkratnem razstavljanju in sestavljanju.

     -- Prilagodljiv nastavljiv hod in prilagajanje na več postaj: Standardna 5 mm fina nastavitev na konec (10 mm skupno območje prirezovanja). Izbirna specifikacija X11 omogoča 15 mm podaljšano nastavitev giba, ki izpolnjuje zahteve natančne kalibracije giba za avtomatizirane procese z več postajami.

     -- Brez olja in dolga življenjska doba z nizkimi stroški vzdrževanja: Sprejema tesnjenje z nizkim trenjem in zasnovo delovanja brez olja, z življenjsko dobo več kot 5 milijonov ciklov. Uporablja se tako za čista industrijska okolja kot za običajne avtomatizirane proizvodne linije z minimalnimi zahtevami dnevnega vzdrževanja.

Montažne metode in tipični scenariji uporabe

   1. Dvojni načini pritrditve

     -- Zgornja montaža: Pritrjen preko zgornjih skoznjih lukenj z zgornjo razporeditvijo bremena. Ujemanje s pozicionirnimi zatiči za visoko natančno pozicioniranje in stabilno obremenitev.

     -- Spodnja montaža: Pritrjeno prek spodnjih navojnih lukenj za neposredno površinsko namestitev opreme. Odlikuje ga čvrsta montaža in je idealen za aplikacije vzvratne montaže.

   2.Tipične industrijske aplikacije

     -- 3C Elektronska industrija: Laminacija zaslona, ​​rokovanje z moduli, prenos tiskanih vezij, preklapljanje zaznavalne postaje in natančno pozicioniranje elektronskih komponent.

     -- Natančna avtomatizacija montaže: Stiskanje majhnih delov, montaža sponk, ciklično delovanje vpenjala za zaklepanje vijakov in lahkega orodja.

     -- Stroji za pakiranje: potiskanje materiala, pogon rezilnega orodja, laminiranje etiket in transport materiala na kratke razdalje.

     -- Splošna oprema za avtomatizacijo: Drsna vratna ohišja opreme, preklapljanje postaj proizvodne linije in visokofrekvenčno ciklično linearno vožnjo srednje obremenitve.

MXF proti MXH proti MXS | Primerjava nizkoprofilne in kompaktne diapozitivne mize

Vodnik za hitro izbiro v treh korakih

   1. Izbira velikosti izvrtine glede na obremenitev: Ujemanje premera izvrtine glede na težo obdelovanca: φ8 ≤ 2 kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Rezervirajte najmanj 50 % rezerve obremenitve, da zagotovite stabilno dolgoročno delovanje.

   2. Potrditev kapi: Standardni hod je od 10 mm do 100 mm. Dajte prednost seriji MXF za scenarije z dolgim ​​hodom (≥50 mm); izberite serijo MXH za delovne pogoje s kratkim hodom in visokofrekvenčnim ciklom.

   3. Ujemanje konfiguracije:
     --  Zaznavanje položaja: Opremite z dvojnimi magnetnimi stikali M9B za natančno dvosmerno spremljanje položaja giba.

     -- Fina nastavitev poteze: izberite standard -X10 (5 mm prirezovanje) za redno uporabo; izberite -X11 (15 mm podaljšano prirezovanje) za natančno kalibracijo z več potezami.

     --  Optimizacija medpomnilnika: Sprejmite standardne poliuretanske pufre za konvencionalno delovanje; nadgradnja na hidravlične blažilnike za scenarije visokofrekvenčnega udarca in zmanjšanja hrupa.

Povzetek v enem stavku

     Izjemno tanka pnevmatska drsna miza z visoko togostjo serije SOLH MXF ima 40 % nižjo višino telesa kot MXS, vodilo visoke togosti s prečnimi valji, dvostransko pritrditev in stabilnost srednje obremenitve z dolgim ​​hodom, ki služi kot osrednja rešitev z visoko stroškovno zmogljivostjo za kompaktno avtomatizacijo z omejeno višino in srednje natančno upravljanje z visoko frekvenco.
