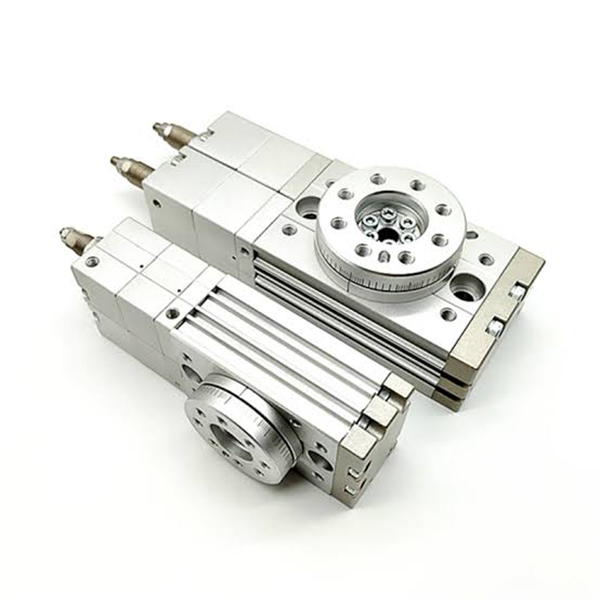

Tripozicijski rotacijski cilinder serije MSZ | Pnevmatski aktuator z letvijo in zobatom

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osrednje pozicioniranje

  Serija SOLH MSZ je profesionalni cilinder vrtljive mize z zobato letvijo in zobatom, zasnovan posebej zapozicioniranje v treh položajih. Odlikuje ga edinstvena funkcija trojne zaustavitve levo/sredina/desno (0°/sredina/180°), ki rešuje bolečo točko pri pozicioniranju, pri kateri standardni rotacijski cilindri z dvema položajema ne morejo doseči zaustavitve sredi hoda. Krmiljen z enim samim 5/3-smernim srednjetlačnim elektromagnetnim ventilom brez konfiguracije vezja z dvema ventiloma, močno poenostavi postavitev pnevmatskega sistema. Srednji položaj podpira natančno nastavitev ±10°, medtem ko oba konca izvajata nastavitev kota 0~95°, zaradi česar je optimalna pnevmatska rešitev za preusmerjanje obdelovancev, sortiranje, indeksiranje z več postajami in scenarije, ki zahtevajo obvezno vmesno pozicioniranje.

  1.1 Series Quick Selection Core

Pozicioniranje osrednjega izdelka: Realizira natančno vrtenje v treh stopnjah 0° (levo) → Sredina (sredina) → 180° (desno) z nastavljivim vmesnim položajem za izpolnjevanje zahtev glede prilagodljivega pozicioniranja pod več koti.

2. Osnovni tehnični parametri (standard SOLH)

  2.1 Osnovne specifikacije

     • Velikost izvrtine: 10/20/30/50

     • Način delovanja: Dvojno delujoča, dvojna letev in zobnik, sredinski prislon s tremi položaji

     • Delovni tlak: 0,2 ~ 1,0 MPa (tip gumijastega blažilnika); 0,2 ~ 0,6 MPa (tip hidravličnega blažilnika)

     • Dokazni pritisk: 1,05 MPa

     • Delovna temperatura: 0℃~60℃ (brez zmrzovanja)

     • Kot nihanja: 0~95° za en konec, skupni nastavljiv kot 0~190°

     • Prilagoditev sredinske zaustavitve: ±10° fina nastavitev glede na sredinski položaj

     • Natančnost pozicioniranja: ±0,02 mm (vrsta visoke natančnosti MSZA); ±0,05 mm (osnovni tip MSZB)

     • Način mazanja: Samopodmazovanje brez olja

     • Navoj vrat: M5×0,8 (10/20 izvrtina); M8×1,25 (30/50 vrtina)

  2.2 Izhodni navor in dovoljena obremenitev (0,5 MPa)

  2.3 Zmogljivost absorpcije vmesne energije

3. Strukturne značilnosti in princip delovanja v treh položajih

  3.1 Osnovne strukturne prednosti

     • Dual-Rack & Dual-Piston Mid Stop Structure: Sprejema pogonsko prestavo z dvojno zobato letvijo in neodvisno zasnovo srednjega zavornega bata, ki odpravlja zračnost in ustvarja stabilen in dosleden navor med preklapljanjem v treh položajih.

     • Integrirana zasnova vrtljive mize: Opremljen z luknjami za pozicioniranje za neposredno pritrditev obdelovanca, odlikuje ga visoka togost ter preprosta in hitra namestitev brez dodatnih pritrdilnih elementov.

     • Centralna votla skoznja luknja: Vgrajena osrednja skoznja luknja (Ø6~Ø12), ki omogoča nemoteno prehajanje zračnih cevi in ​​električnih žic, kar omogoča integrirano ožičenje in cevovode.

     • Neodvisna nastavitev kota: Opremljen s profesionalnimi nastavitvenimi vijaki, ki podpirajo neodvisno fino nastavitev levih/desnih mejnih kotov in srednjega položaja zaustavitve, kar omogoča prilagodljivo kalibracijo kota.

     • Standardne reže za magnetna stikala: Standardni rezervirani utori na obeh straneh, združljivi z magnetnimi stikali D-M9B in D-A93, realizirajo sprotno zaznavanje treh položajev levo/sredino/desno za avtomatizirano povezavo signala.

  3.2 Načelo upravljanja s tremi položaji (osnovna prednost)

   Serija MSZ zahteva samoen 5/3-potni srednjetlačni elektromagnetni ventil za uresničitev tripoložajnega preklopa ni potrebno preklapljanje z dvojnim ventilom ali zapletenim zračnim tokokrogom, kar poenostavi strukturo sistema in zmanjša skupne stroške opreme.

     1. Levi položaj (0°): Zajem zraka na levi postaji z elektromagnetnim ventilom, enostranski dovod zraka in vzvratni izpuh, ki poganjajo vrtljivo mizo, da se natančno zaskoči na levem mejnem položaju 0°.

     2. Desni položaj (180°): Dovod zraka na desni postaji elektromagnetnega ventila, obratno delovanje zračnega tokokroga, poganja vrtljivo mizo, da se vrti in zaklene v desnem mejnem položaju za 180°.

     3. Srednji položaj zaustavitve (M): Srednja postaja elektromagnetnega ventila, obe strani cilindra sta pod pritiskom hkrati. Rotacijski bat vzdržuje ravnovesje sil, neodvisni sredinski zavorni bat pa potisne in zaklene mizo v prednastavljenem srednjem položaju, kar zagotavlja stabilno vmesno pozicijo.

4. Dopolnite pravila za poimenovanje modelov

  Tipična koda modela: MSZB20-R-M9BL

5. Izbirna pravila in tipične aplikacije

  5.1 Pravila o prednostni izbiri

     1. Prvo povpraševanje po položaju: izberite serijo MSZ za delovne pogoje, ki zahtevajo tripozicijsko zaustavitev (levo/srednje/desno); MSQ/HRQ rotacijski cilindri z dvema položajema niso uporabni.

     2. Natančno ujemanje: izberite vrsto visoke natančnosti MSZA za scenarije pozicioniranja z veliko ponavljajočimi se nastavitvami; izberite stroškovno učinkovito osnovno vrsto MSZB za splošne univerzalne scenarije.

     3. Ujemanje hitrosti in obremenitve: Uporabite vrsto hidravličnega blažilnika -R za delovanje pri visokih hitrostih, težkih obremenitvah in močnih udarcih; standardni gumijasti blažilnik zadostuje za delovanje pri majhnih hitrostih in lahki obremenitvi.

     4. Preverjanje obremenitve: Prepričajte se, da so dejanska radialna obremenitev, osna obremenitev in upogibni moment nižji od dovoljenih vrednosti, da preprečite zagozditve in odstopanja od položaja.

  5.2 Tipični scenariji uporabe

     • Preusmerjanje in razvrščanje obdelovancev: Uresničite sredinsko pozicioniranje in porazdelitev materiala levo/desno s preklopom več kotov 0°/90°/180°.

     • Indeksiranje več postaj: Preklop s tremi položaji za avtomatizirane postaje za montažo, zaznavanje in prenos procesov.

     • Obračanje in krmiljenje obdelovanca: Dokončajte stabilno obračanje in krmiljenje skozi progresivno rotacijo 0° → sredina → 180°.

     • Avtomatizacija elektronike in pakiranja: Uporablja se za zategovanje pokrovčkov steklenic, pozicioniranje odrezkov, večkotno zaznavanje izdelkov in opremo za natančno pakiranje.

6. Primerjava osnovnih razlik med MSZ in MSQ

Povzetek v enem stavku

     Vrtljivi cilinder serije SOLH MSZ s tremi položaji in zobato letvijo dosega ekskluzivno levo/sredinsko/desno trojno zaustavitev s preprostim krmiljenjem z enim ventilom, nastavljivim srednjim kotom in visoko natančnostjo ponavljanja, kar je profesionalna prilagojena rešitev za avtomatizirano razvrščanje, indeksiranje in opremo za pozicioniranje pod več koti.
