Integrirano rotacijsko prijemalo serije MRHQ (vrsta lopatic, prijem in vrtenje vse v enem)

Znamka: SOLH by Richge Technology

Pregled izdelka

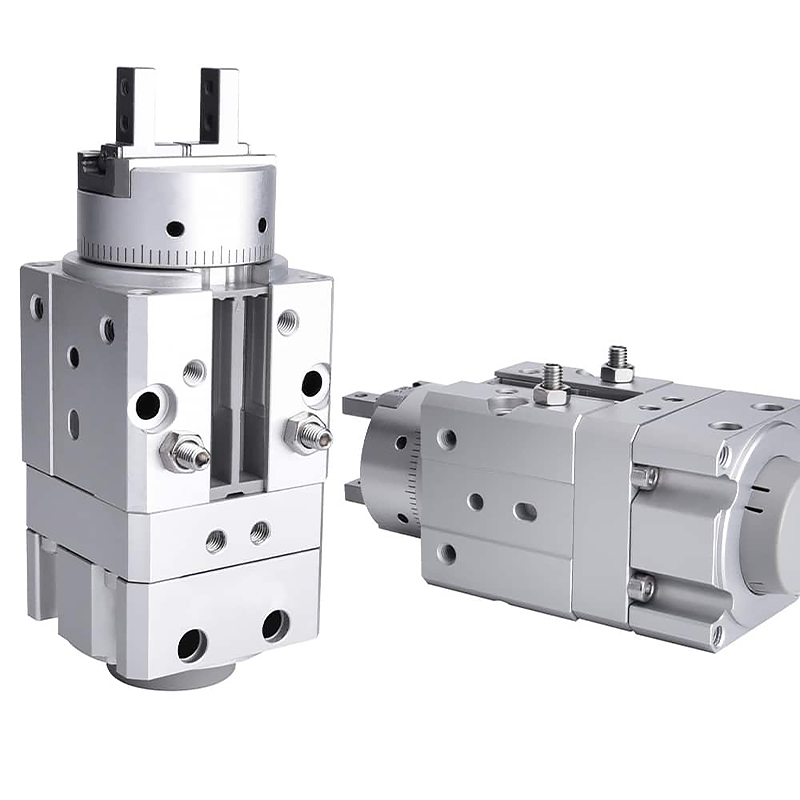

     Serija SOLH MRHQ je integrirani aktuator, ki združuje lopatičast rotacijski cilinder in vzporedno 2-čeljustno prijemalo. Glavne prednosti: ultrakompaktna integrirana struktura, standardni nihajni koti 90°/180°, fina nastavitev kota ±10°, 5-smerna univerzalna montaža, visokohitrostno in visoko natančno delovanje. Je prednostna rešitev za vpenjanje obdelovancev z lahkimi in srednjimi obremenitvami, obračanje, spreminjanje smeri prenosne linije in postaje v zaprtem prostoru. Zamenjajte diskretno kombinacijo vrtljive mize + ločenega prijemala za poenostavitev mehanske postavitve.

Osnovna struktura in delovne lastnosti

     -- Načelo delovanja: integrirana rotacijska enota z lopaticami poganja vrtenje izhodne gredi, usklajena z vgrajenim vzporednim prijemalom. Enodelna struktura brez dodatnih povezovalnih nosilcev.

     -- Integracijska prednost: skupna dolžina skrajšana za ~20 % v primerjavi z deljeno vrtljivo mizo + prijemalnim sklopom. Izogibajte se nihanju in vlečenju cevi/kablov med vrtenjem za bolj gladko gibanje in hitrejši odziv.

     -- Nastavitev kota zasuka: standardni različici 90° in 180°. Končni prislonski vijaki omogočajo skupno nastavitev ±10° (±5° na vsakem koncu), da zadostijo zahtevam glede pozicioniranja pod več koti.

     -- Fleksibilna montaža: 5 montažnih ploskev (2 aksialni končni ploskvi + 3 stranske strani). Lociranje izboklin na vrhu/spodaj in stranskih luknjah za pozicioniranje za hitro centriranje in enostavno montažo.

     -- Material in vzdržljivost: ohišje iz trdega anodiziranega aluminija, proti obrabi odporna tesnila lopatic in čeljusti iz nerjavečega jekla. Mehanska življenjska doba ≥5 milijonov ciklov, stabilna za visokofrekvenčne avtomatizirane linije.

     -- Združljivost senzorja: tovarniško opremljen z magnetnim obročem. Podpira do štiri magnetna stikala: dve za zaznavanje rotacijske meje in dve za povratno informacijo odprto/zaprto čeljusti za popoln nadzor položaja v zaprti zanki.

Celotno pravilo kodiranja modela

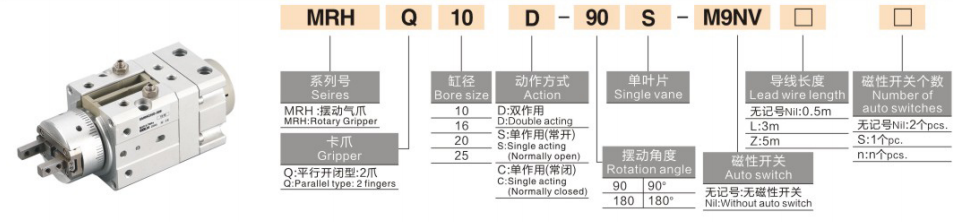

 1. Primer modela: MRHQ16D-90S-M9B

  2. Referenčni primeri standardnega naročila

     -- MRHQ10D-90S: izvrtina 10, dvojno delujoča čeljust, vrtenje 90°, vrtljiva enota z enojno lopatico, brez stikala

     -- MRHQ25D-180S-M9BW: izvrtina 25, nihanje 180°, opremljeno z magnetnim stikalom M9BW

Univerzalne osnovne tehnične specifikacije (preizkusni tlak: 0,5 MPa)

Ključne konkurenčne prednosti

  1. Kompaktna struktura vse v enem, prihranek prostora in stabilno gibanje

     -- Kombinirana funkcija prijemanja in vrtenja zmanjšuje skupno dimenzijo, odpravlja vlečenje kabla/cevi med vrtenjem, idealno za ozke votline v opremi.

  2. Standardno nihanje 90°/180° s fino nastavitvijo kota

     -- Nastavljivo območje vrtenja ±10°, primerno za obračanje obdelovanca, prenos smeri in postopke pozicioniranja pod več koti.

  3. 5-smerna montaža + struktura za natančno lociranje

     -- Aksialna in stranska namestitev z več orientacijami, lociranje izboklin in lukenj za zatiče poenostavi centriranje in skrajša čas zagona.

  4. Visoka frekvenca in visoka natančnost za lahke/srednje obremenitve

     -- Natančnost ponavljanja čeljusti ±0,01 mm, kroženje čeljusti do 180 cpm; zasnovan za obdelovance v razponu od 0,1 do 5 kg.

  5. Nadzor večtočkovnega senzorja za zaporo PLC

     -- Namestiti je mogoče do štiri magnetna stikala za hkratno spremljanje rotacijskih mejnih položajev in stanja odprtih/zaprtih čeljusti za avtomatsko zaporedno krmiljenje.

Montažne metode in tipične industrijske aplikacije

  1. Možnosti namestitve

     -- Aksialna vodoravna montaža: Sprememba smeri obdelovanca na montažnih linijah

     -- Vzdolžna navpična montaža: nakladanje gor-dol in obračanje za strojna orodja

     -- Bočna stranska montaža: stranski prijem in obračanje v omejenih postajah

  2. Tipični scenariji uporabe

     -- 3C & Electronics: prijemanje in obračanje ohišij telefona, pokrovov baterij in miniaturnih natančnih komponent

     -- Avtomobilske komponente: prenos notranjih plastičnih delov, gumijastih elementov in majhnih odlitkov

     -- Pakiranje in logistika: sprememba smeri za majhne škatle, palete in materiale v vrečah

     -- Splošna avtomatizacija: preklapljanje med postajami, obračanje obdelovanca za 180° in pozicioniranje

Vodnik za hitro izbiro v 3 korakih

  1. Izbira izvrtine glede na maso obdelovanca

     -- 10 ≤ 1 kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Ohranite najmanj 30-odstotno varnostno rezervo.

  2. Potrditev kota zasuka

     -- Izberite 90S za 90° obrat; izberite 180S za obračanje za 180°. Izberite MRHQ, če je potrebna fina nastavitev vrtljivega giba.

  3. Ujemanje konfiguracije

     -- Krmiljenje položaja v zaprti zanki: namestite štiri magnetna stikala serije M9 za spremljanje stanja vrtenja in čeljusti.

     -- Omejena postavitev namestitve: dajte prednost integriranemu modelu MRHQ namesto sklopa deljene vrtljive mize + prijemala.

Povzetek v enem stavku

     SOLH MRHQ vgrajeno vrtljivo prijemalo združuje vzporedno vpenjanje čeljusti in vrtljivo vrtenje v eno kompaktno enoto s standardnim 90°/180° nastavljivim kotom nihanja, 5-smerno montažo in združljivostjo z več senzorji; popolna rešitev za lahke in srednje obremenitve za obračanje obdelovancev, nalaganje/razkladanje in prenos smeri na avtomatiziranih proizvodnih linijah z omejenim prostorom.
