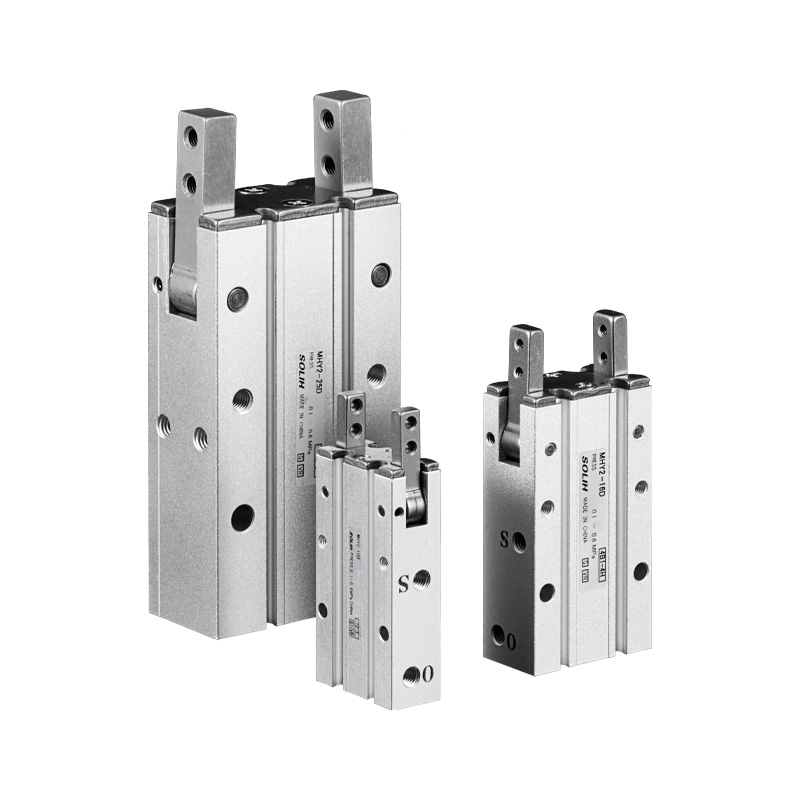

Serija MHY2 180° vrtljivo pnevmatsko prijemalo s pogonom na odmikače

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH MHY2 je standardno 180° široko nihajno pnevmatsko prijemalo, ki ga poganja 2 čeljusti. Glavne prednosti: izjemno velik kot odpiranja, lahka kompaktna struktura, protiprašna struktura in stabilno ponavljajoče se pozicioniranje. Idealen za ravnanje z okroglimi in nepravilnimi obdelovanci, avtomatizirano nalaganje/razkladanje, obračanje in sortiranje. Enostavna krivulja gibanja omogoča enostavno dviganje in sprostitev brez zapletenega mehanskega gibanja.

Osnovna struktura in princip delovanja

     -- Menjalnik: odmični mehanizem (ne zobnik in letev). Dvojni bati potiskajo sklop odmikača za sinhrono poganjanje dveh čeljusti. Največji kot odpiranja 180°, zaprti položaj -3° za držanje proti popuščanju. Gladko sinhronizirano nihanje brez upogibanja čeljusti.

     -- Konstrukcija: ohišje iz aluminijeve zlitine, standardne čeljusti iz nerjavečega jekla, vgrajen magnetni obroč, štiristranske reže za montažo magnetnega stikala. Montažne luknje so na voljo na spodnji in stranski strani. Zasnova ozkega prostora preprečuje vdor prahu in smeti v notranji mehanizem.

     -- Način delovanja: samo z dvojnim delovanjem (D), brez različic z enojnim delovanjem NO/NC. Dvosmerno krmiljenje zraka z nastavljivo hitrostjo odpiranja/zapiranja.

     -- Natančnost pozicioniranja: Ponovite natančnost pozicioniranja ±0,02 mm z doslednim kotom nihanja.

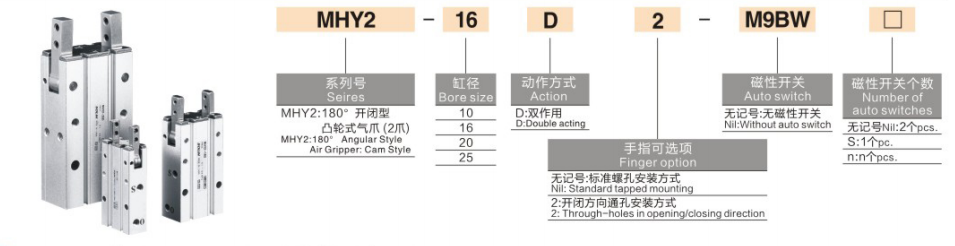

Celotno pravilo kodiranja modela

  1. Primer modela: MHY2-16D-S-M9BW

  2. Referenca standardnega naročila

     MHY2-20D-S-M9BW: izvrtina 20, dvojno delujoča, vgrajen magnetni obroč, magnetno stikalo M9B z 1 m kabla.

Univerzalne osnovne tehnične specifikacije

Podatki o vpenjalnem momentu in sili (0,5 MPa, referenčna razdalja objemke L=35 mm)

     Pomembna opomba: Učinkovita vpenjalna sila se zmanjšuje s podaljševanjem vpenjalne razdalje L. Med izbiro je obvezno preverjanje navora tovora.

Prednostni scenariji uporabe

  ✅ Izberite MHY2, če:

     -- Zahtevajte izjemno široko odprtino 180° za cilindrične cevi, dele nepravilnih oblik, postaje za nakladanje/razkladanje in obračanje

     -- Lahek tovor, kompaktni končni efektor robota, prednost lahkega oblikovanja

     -- Delavniško okolje s prahom in ostanki zahteva notranjo strukturo proti kontaminaciji

     -- Potrebujete alternativno rešitev, ko vzporedno prijemalo MHZ2 ne more prijeti nepravilnih obdelovancev velikega premera

  ❌ Ni priporočljivo, izberite alternativne modele:

     -- Potrebujete enodelno normalno odprto/normalno zaprto držalo za izklop → Izberite MHW2 nihajno prijemalo

     -- Zahtevajte izvrtino, večjo od 25 mm, in veliko vpenjalno silo → Izberite serijo MHW2 (največja izvrtina do 40)

     -- Čisto vzporedno linearno vpenjanje z majhnim hodom odprtine → Izberite vzporedno prijemalo MHZ2

Ključne smernice za izbiro

     -- Izberite izvrtino glede na premer obdelovanca in zunanjo dimenzijo: 10 (majhno) →16 →20 →25 (srednje veliko)

     -- Dodajte pripono -S magnetni obroč in magnetna stikala serije M9 za povratne informacije o položaju PLC

     -- Izbira montaže: prazen za standardno navojno izvrtino; pripona -2 za namestitev skozi luknjo, ki je primerna za sklop platforme in nosilca

     -- Preverjanje obremenitve: Ohranite razdaljo vpenjanja L ≤35 mm; vzdržujte varnostni faktor ≥1,5 za navor in vpenjalno silo

Povzetek v enem stavku

     Pnevmatsko prijemalo SOLH MHY2 s 180° širokim zasukom ima protiprašno prenosno strukturo odmikača, samo dvojno delujoč, natančnost ponavljanja ±0,02 mm z izbirnim magnetnim stikalom in pritrditvijo skozi luknjo, lahka kompaktna rešitev za pobiranje, obračanje in sortiranje okroglih in nepravilnih obdelovancev velikega premera na opremi za avtomatizacijo miniaturnih robotov.
