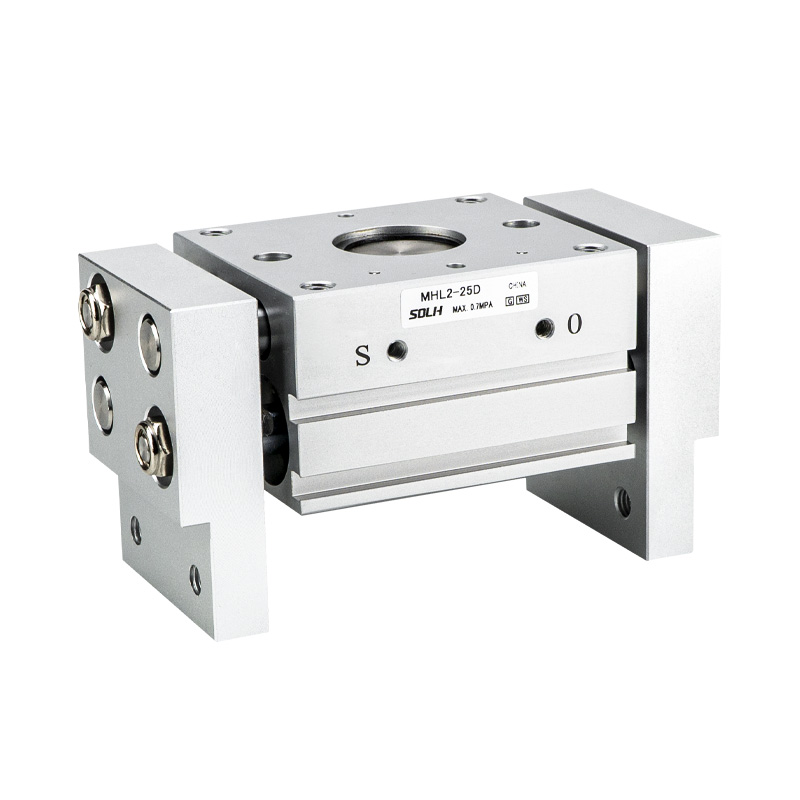

Paralelno pnevmatsko prijemalo serije MHL2 s širokim odpiranjem

Znamka: SOLH by Richge Technology

Pregled izdelka

      Serija SOLH MHL2 je sinhrono vzporedno prijemalo s širokim gibom letve in zobatih zobnikov. Glavne prednosti: močna vpenjalna sila, ultra širok hod odpiranja, visoka strukturna togost in vsestranske možnosti namestitve. Primerno za transport težkih in velikih obdelovancev, prijemanje širokih delov in vzporedno vpenjanje z visoko obremenitvijo. Široko uporabljen pri avtomatiziranem nakladanju/razkladanju, napeljavah obdelovalnih strojev in pakirnih strojih.

Osnovna struktura in princip delovanja

     -- Menjalnik: mehanizem zobate letve zagotavlja sinhrono gibanje čeljusti brez zamika; postavitev z dvojnim batom zagotavlja močno vpenjalno silo znotraj kompaktnega obrisa.

     -- Konstrukcija: Telo iz aluminijeve zlitine, čeljusti iz nerjavečega jekla, vgrajen magnetni obroč. Vse vrtljive gredi imajo ležaje iz smole, impregnirane z oljem, in integrirana tesnila za brisalce prahu, dobro odpornost proti prahu in podaljšano življenjsko dobo.

     -- Način delovanja: samo z dvojnim delovanjem (D), brez različice z enojnim delovanjem. Vgrajen nastavljiv plin za nemoten nadzor hitrosti. Štiri reže za montažo magnetnega stikala za prilagodljivo postavitev zaznavanja položaja.

     -- Izbira giba: 3 standardni gibi na izvrtino: D (kratek) / D1 (srednji) / D2 (dolg), združljiv z vpenjanjem zunanjega premera in prijemom notranjega premera za različne širine obdelovanca.

     -- Natančnost položaja: ponavljajoča se natančnost pozicioniranja ±0,1 mm, stabilna zmogljivost vpenjanja v pogojih velike obremenitve.

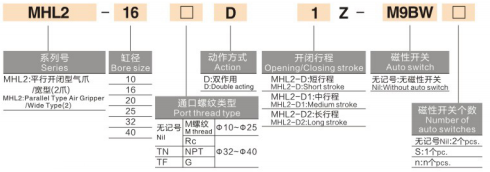

Celotno pravilo kodiranja modela

  1. Primer modela: MHL2-32D2-TF-M9BW

  2. Referenca standardnega naročila

  MHL2-40D2-TF-M9BL Vrtina 40, dolg hod D2, G navojna vrata, vgrajen magnet, stikalo M9B s 3 m kabla.

Univerzalne osnovne tehnične specifikacije

Referenčna tabela giba in vpenjalne sile (0,5 MPa, standardna vpenjalna točka)

⚠️ Opomba: referenčna razdalja objemke: 40 mm za ø10~25; 80 mm za ø32~40. Učinkovita vpenjalna sila se zmanjša, ko se razširitev čeljusti poveča. Med preverjanjem obremenitve mora biti rezerviran varnostni faktor ≥1,5.

Prednostni scenariji uporabe za MHL2

     -- Težki/preveliki obdelovanci, ki zahtevajo močno vpenjalno silo in širok hod odpiranja, kot so težke cevi, plošče in pladnji za material

     -- Aplikacije, ki zahtevajo sinhrono vzporedno gibanje brez odklona, ​​s prilagodljivo večsmerno postavitvijo namestitve

     -- Težki delovni pogoji, nagnjeni k prahu (nalaganje obdelovalnega stroja, ravnanje z odlitki), ki zahtevajo zanesljivo odpornost proti prahu in dolgo življenjsko dobo

     -- Sistemi, ki potrebujejo tako vpenjanje zunanjega premera kot prijemanje notranjega premera, združljivo z različnimi velikostmi delov prek 3-taktnih možnosti

Ključne smernice za izbiro in uporabo

     -- Pred izbiro izvrtine najprej določite obremenitev: izračunajte zahtevano vpenjalno silo glede na težo obdelovanca, dolžino podaljška čeljusti in varnostni faktor ≥1,5, nato uskladite ustrezno velikost izvrtine.

     -- Izberite hod glede na širino obdelovanca: Prednostno zaporedje D(kratek) → D1(srednji) → D2(dolg), izogibajte se odvečnemu čezmernemu hodu.

     -- Zaznavanje položaja: Opremite z magnetnimi stikali serije D-M9□ (NPN/PNP/brezkontaktno) za povratno informacijo odprto/zaprto čeljusti; štiri montažne reže omogočajo prilagodljivo razporeditev.

     -- Montaža in konfiguracija vrat: ø10~25 sprejme M5×0,8; ø32~40 izberite Rc1/8 z navojem TN/TF/NPT. Izberite navojno / skozi / stransko montažno podlago glede na površino namestitve.

     -- Zaščita pred prahom in vzdrževanje: standardno integrirano strgalo za prah. Dodajte -X85/-X86 različico po meri, odporno na prah, za močno prašna okolja; redno čistite ležaje in tesnilne obročke.

Povzetek v enem stavku

     SOLH MHL2 vzporedno pnevmatsko prijemalo s širokim hodom in zobato letvijo zagotavlja veliko vpenjalno silo s tremi taktnimi možnostmi, vgrajeno strukturo, odporno proti prahu, in večsmerno montažo, združljivo z prijemom zunanjega in notranjega premera, idealno prijemalo za težke obremenitve za nalaganje obdelovalnih strojev, ravnanje s ploščami in pladnji ter opremo za avtomatizacijo pakiranja.
