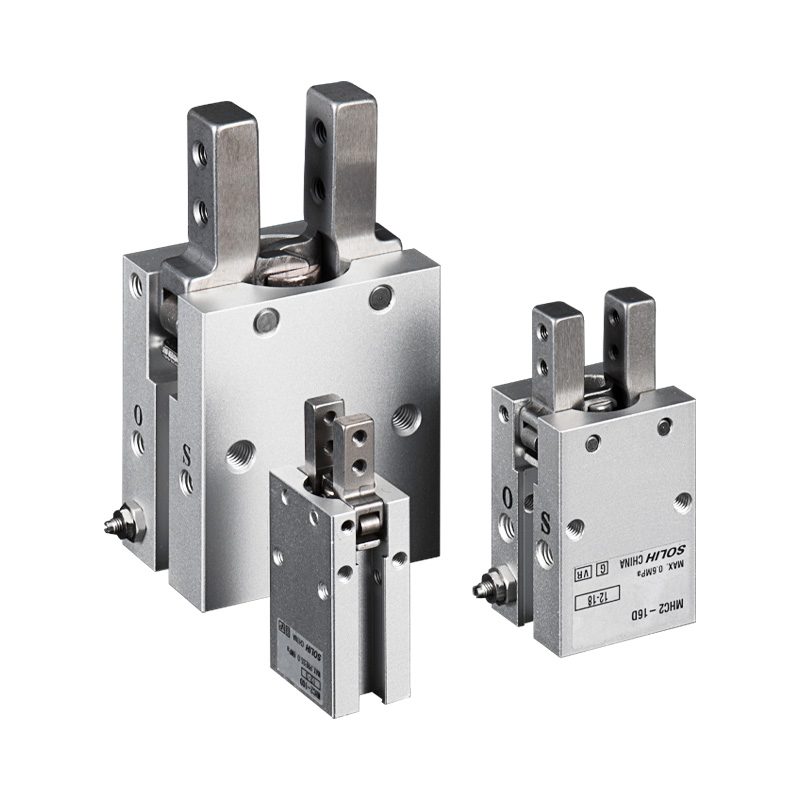

SOLH MHC2 serija kotnih vrtljivih pnevmatskih prijemal Celotna predstavitev izdelka

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH MHC2 je standardno vrtljivo kotno 2-čeljustno pnevmatsko prijemalo. Čeljusti, ki jih poganjata dvojni bati, ki potiskajo nihajni mehanizem, se namesto linearnega vzporednega gibanja vrtijo okoli spodnje vrtiščne točke. Največji kot zasuka čeljusti: 30°. Razpoložljive velikosti izvrtin: 6/10/16/20/25 mm. Dve različici delovanja: dvojno delujoča (D) in enojno delujoča normalno odprta (S). Vgrajeni nastavljivi dušilni ventili za regulacijo hitrosti. Združljivo z magnetnimi stikali serije M9BW za povratno informacijo o stanju odprto/zaprto. Neposredna dimenzijska izmenjava z uvoženim MHC2

     Komplementarno za vzporedno prijemalo MHZ2: MHZ2 = linearna translacija čeljusti; MHC2 = rotacijske nihajne čeljusti. Idealno za ozek prostor za vgradnjo v globino in za prijemanje obdelovancev na zunanji strani.

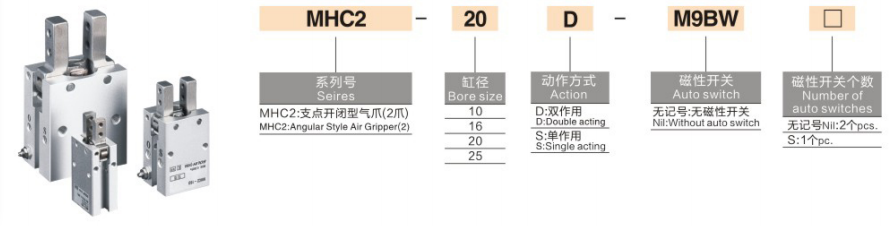

Celotno pravilo kodiranja modela

  1. Format: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: koda serije, standardno vrtljivo kotno prijemalo

     -- 16: Velikost izvrtine: 6 / 10 / 16 / 20 / 25 mm

     -- Način delovanja

       * D: Dvojno delujoče — objemke za dovod zraka, vzvratni izpusti zraka; visok vpenjalni moment, glavni univerzalni tip

       * S: enojno delovanje NO normalno odprto — objemke za dovod zraka; vzmet samodejno sprosti obdelovanec pri zračnem rezu

         Opomba: Standardni MHC2 NE zagotavlja enostransko delujoče normalno zaprte (NC) različice

     -- Srednji segment: možnost ohišja (različica kratkega ohišja/končnih vrat MHCA2; prazno = osnovni model s standardnimi stranskimi vrati)

     -- M9BW: Magnetno stikalo

        * Prazno = Brez stikala (magnetni obroček je vnaprej nameščen, rezervirana je le reža za namestitev)

        * M9BW / M9BL = univerzalno polprevodniško magnetno stikalo za povratno informacijo o položaju

     -- Pripona: Količina magnetnih stikal

        * Prazno = 2 kosa standardno (zazna položaj vpenjanja in sprostitve)

        * S = Samo 1 enojno magnetno stikalo

  2. Primer standardnega naročila

    MHC2-16D-M9BW:Standardno kotno vrtljivo prijemalo MHC2, izvrtina 16, dvojno delujoče, 2 kosa magnetnih stikal M9BW, standardno ohišje stranskih vrat.

Načelo delovanja in ključne konkurenčne prednosti

  1. Nihajni mehanizem Pivot Rocker

     Čeljusti se vrtijo okoli spodnjega tečaja. Konice čeljusti se pri odpiranju razširijo navzven. Popoln za vpenjanje na zunanji strani, kjer vzporedna prijemala tvegajo mehanske motnje zaradi nezadostne globine prostora. Območje nihanja: +30° ~ -10°.

  2. Simetrični dvobatni pogon

     Ustvari velik vpenjalni moment; obe čeljusti nihata sinhrono z uravnoteženo obremenitvijo. Vgrajeni enosmerni dušilni ventili, dodatni priključki za nadzor hitrosti niso potrebni za prilagoditev hitrosti odpiranja/zapiranja.

  3. Kompaktno ohišje nizke višine

     Tanek obris, odličen za miniaturni končni efektor robota in namestitev v tesno omaro.

  4. Delovanje brez olja

     Tovarniško napolnjena mast za dolgo življenjsko dobo, združljiva s suhim filtriranim stisnjenim zrakom za neprekinjeno kroženje.

  5. Pripravljeno za magnetno zaznavanje položaja

     Vgrajen magnetni obroč, sodeluje s stikali M9BW za prenos signala stanja čeljusti v PLC za presojo prisotnosti obdelovanca.

  6. Večsmerna montažna osnova

     Lociranje lukenj za zatiče in navojnih montažnih lukenj na spodnji površini; podprta vodoravna in navpična montaža. Razširjeno vpenjalo po meri je mogoče namestiti na čeljusti.

Enotna tabela splošnih tehničnih specifikacij

Tabela vpenjalnega momenta pri 0,5 MPa (enota: N·m)

Primerjava izbire: kotno prijemalo MHC2 VS vzporedno prijemalo MHZ2

Navodila za izbiro po korakih

  1. Izbira načina delovanja

     -- 24-urna neprekinjena masna avtomatizacija, zahteva največji vpenjalni moment → D dvojno delujoč (prednostni glavni tok)

     -- Postaje za vroče stiskanje/žigosanje, samodejno sprostitev, da se prepreči zmečkanje obdelovanca po izgubi moči → S z enojnim delovanjem NE

        Standardna serija MHC2 brez NC vrste zadrževanja pri izklopu. Če je potrebno trajno vpenjanje po izpadu električne energije, izberite serijo MHZ2-C.

  2. Sodba o delovnih pogojih

  ✅ Dajte prednost MHC2, če:

     -- omejena globina opreme; vzporedno linearno prijemalo moti okvir med vožnjo

     -- Postopek stranskega podajanja, zgrabite obdelovanec z zunanjega oboda

     -- Zunanje vpenjanje za majhna plastična ohišja, zamaške za steklenice, cevaste dele

     -- Mini robot EOAT zahteva ultra tanek oris kompaktnega prijemala

  ❌ Namesto tega izberite MHZ2, če:

     -- Obdelovanec potrebuje centrirano stabilno vpenjanje brez vrtilnega momenta

     -- Zahtevana je dolga podaljšana napeljava po meri (nevarnost hudega zmanjšanja navora)

     -- Izjemno visoko ponavljajoče se pozicioniranje ±0,01 mm je obvezno

     -- Potrebna je trajna vpenja izklopljena (NC normalno zaprta).

  3. Možnost zaznavanja signala

     -- Popolnoma avtomatska proizvodna linija z identifikacijo obdelovanca PLC → Opremite magnetna stikala M9BW

     -- Enostavna ročna napeljava brez avtomatske logike → Osnovni model brez stikal

Tipični scenariji industrijske uporabe

     -- 3C Automation: zunanje vpenjanje plastičnih ohišij in konektorjev, sestavljanje miniaturnih komponent

     -- Stroji za pakiranje: pobiranje pokrovčkov steklenic, bočni prenos škatel z majhnim materialom

     -- Orodje za pregledovanje: zunanje pozicioniranje cevastih in cilindričnih obdelovancev

     -- Mini robotski končni efektor za stransko pobiranje in namestitev v omejenem prostoru

     -- Pomožna oprema za brizganje: odstranjevanje in pobiranje mikro plastičnih delov

Standardno usklajena pnevmatska vezja

  1. Krog 1: Splošno dvodelujoče prijemalno vezje

     AFC zračna enota → 4V210 5/2 elektromagnetni ventil → PU6 cev → MHC2 kotno prijemalo (stikala M9BW ožičena na vhod PLC)

  2. Krog 2: Enodelujoče normalno odprto varnostno vezje (samodejna sprostitev po izgubi napajanja)

     -- AR regulator tlaka → 3V 3/2 elektromagnetni ventil → MHC2-XXS enostransko delujoča NO prijemalka

Previdnostni ukrepi za delovanje in vzdrževanje

     -- Navzgor namestite natančni zračni filter serije AF 5 μm; vdor prahu v vrtilni spoj bo povzročil zagozditev.

     -- Zmanjšajte dolžino podaljška napeljave; daljše vpenjanje vodi do resnega učinkovitega zmanjšanja sile in nevarnosti zdrsa obdelovanca.

     -- Izogibajte se ekscentrični težki obremenitvi; enostranska sila pospešuje obrabo vrtljivih zatičev.

     -- Postopoma prilagodite hitrost čeljusti z vgrajenim plinom; hiter hiter udar bo poškodoval obdelovance.

     -- Standardna tesnila niso odporna na močne kisline, alkalije in organska topila; tesnilo s fluorovo gumo prilagojena različica za korozivna okolja.

Povzetek v enem stavku

     SOLH MHC2 vrtljivo kotno zasučno pnevmatsko prijemalo uporablja mehanizem vrtljive čeljusti z načini delovanja D/S in vgrajenim plinom za hitrost, kompakten nizek profil za vpenjanje na zunanjo stran ovijanja v postajah z ozko globino, združljiv z magnetnimi stikali M9BW, pogosto uporabljen za zamaške steklenic, plastično ohišje in stransko grabljenje majhnih komponent na 3C, embalaži in miniaturnem robotu oprema za avtomatizacijo.
