Kompaktni valj vodilne palice serije MGQ

Tanek, kompakten valj vodilne palice serije MGQ | Pnevmatski cilinder visoke trdnosti proti vrtenju

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka in osnovne strukturne značilnosti

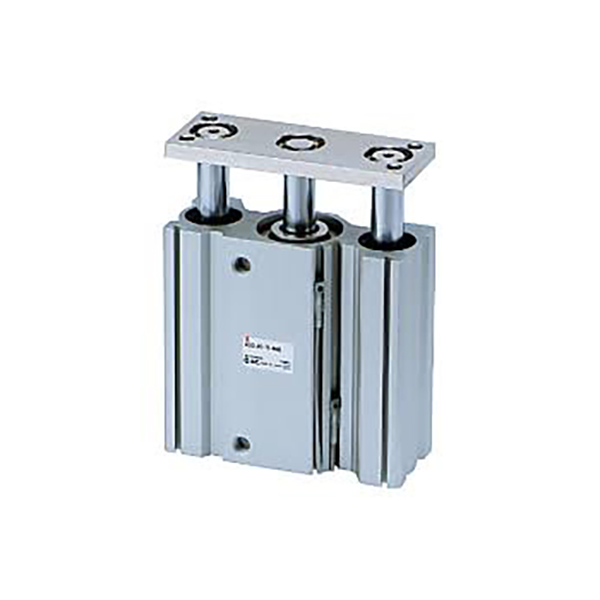

     Serija SOLH MGQ je tanek integriran valj vodilne palice, zasnovan za prostorsko omejene avtomatske postaje. S sprejetjem ultra-tanke integrirane vodilne palice zagotavlja izjemno odpornost na bočne obremenitve in visoko natančno delovanje proti vrtenju. Serija pokriva celotno območje izvrtine od φ12 mm do φ100 mm in ponuja dve konfiguraciji jedrnih ležajev: drsni ležaj MGQM in kroglični ležaj MGQL. Široko se uporablja za scenarije natančnega potiskanja, dvigovanja, zaustavljanja obdelovanca in pozicioniranja, ki zahtevajo kompaktno namestitev, togo vodenje in ničelno deformacijo.

Ključne strukturne prednosti

• Izjemno tanko integrirano ohišje: Vodilne palice in ohišje valja so v celoti oblikovani, s čimer se zmanjša skupna debelina za 50 % v primerjavi s tradicionalnimi cilindri vodilnih palic. Je optimalna izbira za zelo kompaktno zasnovo opreme in prostorsko omejene postavitve namestitve.

• Struktura visoke togosti z dvojnim vodilom: Simetrična podpora dvojne vodilne palice močno poveča odpornost na bočno obremenitev, pri čemer je nosilnost stranske obremenitve več kot dvakrat večja od običajnih zamaškov. Učinkovito se upira upogibanju in zvijanju ter se prilagaja ekscentrični obremenitvi in ​​udarnim delovnim pogojem.

• Vodilna v razredu natančnost proti vrtenju: Vrsta krogličnega ležaja MGQL dosega izjemno visoko natančnost brez vrtenja ±0,04°~±0,08° (večja natančnost z večjo izvrtino); Vrsta drsnega ležaja MGQM ponuja stabilno natančnost pozicioniranja ±0,05°~±0,10°, kar izpolnjuje različne zahteve glede natančnega pozicioniranja.

• Konfiguracija dvojnega ležaja za celotne scenarije: Drsni ležaj (MGQM) za težka, prašna in težka okolja z nizkimi stroški; kroglični ležaj (MGQL) za izjemno gladko gibanje z nizkim trenjem in visokofrekvenčno natančno kroženje.

• Standardna Premium konfiguracija: Vgrajen magnetni obroč za združljivost z magnetnim stikalom, dvostranski gumijasti blažilniki za stabilno delovanje in zasnova brez olja, ki ne potrebuje vzdrževanja, primerna za čista industrijska okolja.

• Popolne standardne specifikacije: Celotne velikosti izvrtin od φ12 mm do φ100 mm, s standardnim hodom v razponu od 25 mm do 250 mm, ki pokriva večino scenarijev avtomatizirane vožnje s srednjimi in velikimi obremenitvami.

Popolna pravila za poimenovanje modelov

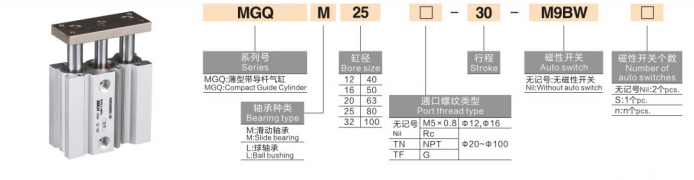

Primer modela: MGQM32-50-M9BW-XB6

Referenčni primeri standardnega naročila

• MGQM25-30: izvrtina 25 mm, hod 30 mm, standardni drsni ležaj

• MGQL40-75-2M9B: izvrtina 40 mm, hod 75 mm, kroglični ležaj z dvojnimi magnetnimi stikali

• MGQM50-100-XB6: 50 mm izvrtina, 100 mm giba, model z drsnim ležajem, odporen na visoke temperature

Standardni osnovni tehnični parametri

(Standardni preskusni pogoji: normalna temperatura 20 ℃, nazivni tlak 0,5 MPa)

1. Splošni parametri delovanja

• Razpon delovnega tlaka: 0,12~1,0 MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Temperatura okolja: -10℃~60℃ (konvencionalno okolje brez ledu); -10 ℃ ~ 150 ℃ (XB6 visokotemperaturna različica)

• Hitrost delovanja bata: 50~500mm/s (φ12~63); 50~400 mm/s (velika izvrtina φ80/100)

• Način medpomnilnika: Standardni gumijasti odbojnik z dvojnim koncem; izbirni blažilnik z zračno blazino za delovne pogoje z velikim udarcem

• Način mazanja: Delovanje brez olja brez vzdrževanja, primerno za čiste delavnice

2. Teoretični podatki o potisku (@0,5 MPa, enota: N)

3. Podatki o teži izdelka (50 mm giba, enota: kg)

Primerjava osnovne izbire MGQM proti MGQL

Montažne metode in tipični scenariji uporabe

1. Prilagodljiva zasnova z več nosilci

• Neposredna montaža na telo: Rezervirane luknje za vijake na zgornji, spodnji in stranskih površinah za neposredno pritrditev; modeli nad φ32 mm imajo 4-stranske utore za stikalo za vsesmerno namestitev magnetnega stikala, kar omogoča hitro montažo in vzdrževanje.

• Izbirna pomožna montaža: Na voljo so dodatki za prirobnico (F) in nožni nosilec (L), ki podpirajo vodoravno in navpično večkotno postavitev za prilagajanje različnim konstrukcijskim zasnovam opreme.

2. Osnovne industrijske aplikacije

• Avtomatizacija transportnih linij: Zaustavitev obdelovanca, pozicioniranje palete in dvigovanje materiala; močna odpornost na udarce preprečuje odmik obdelovanca med hitrim transportom in omejevanjem.

• 3C elektronska natančna obdelava: izmet zatiča tiskanega vezja, pozicioniranje sponk za stiskanje in premik lahkega obdelovanca; visoka natančnost proti vrtenju zagotavlja natančno montažo brez upogiba.

• Stroji za pakiranje: Pogon materialne pregrade, preklapljanje vrat silosa in potiskanje materiala na kratke razdalje; ultra tanko ohišje se popolnoma prilagaja kompaktni postavitvi embalažne opreme.

• Splošna industrijska avtomatizacija: Dviganje vboda, izmet delov in ekscentrična vožnja bremena; nadomešča tradicionalne ločene kombinacije valja + vodilne palice za poenostavitev strukture opreme in zmanjšanje stroškov.

Izčrpna primerjava serije MGQ proti MGP proti MGG

Vodnik za hitro izbiro v treh korakih

1. Izbira velikosti izvrtine: Izračunajte zahtevani potisk glede na dejansko obremenitev; izberite velikost izvrtine s teoretičnim potiskom ≥ dejansko obremenitvijo × 1,5, pri čemer rezervirajte 50-odstotno varnostno rezervo, da se izognete preobremenitvi.

2. Izbira tipa ležaja: izberite drsni ležaj MGQM za težke obremenitve, prašne in ekscentrične delovne pogoje; izberite kroglični ležaj MGQL za visoko natančno pozicioniranje in visokofrekvenčno ciklično gibanje.

3. Izbira funkcionalne konfiguracije

￮ Zahteva za zaznavanje položaja: Opremite magnetna stikala M9B/M9BW (4-stranska namestitev je na voljo za izvrtino ≥32 mm)

￮ Visokotemperaturno okolje: izberite -XB6 visokotemperaturno odporno možnost (največ 150 ℃)

￮ Delovanje pri močnih udarcih: Nadgradite na dodatni blažilnik zračne blazine (standardno z gumijastim blažilnikom)

Povzetek v enem stavku

     Izjemno tanek visoko togostni valj vodilne palice serije SOLH MGQ združuje zasnovo, ki prihrani prostor, močno protistransko nosilnost in izjemno visoko natančnost proti vrtenju, kar zagotavlja stroškovno učinkovite in visoko stabilne linearne pogonske rešitve za kompaktne, natančne in težke avtomatizirane postaje za zaustavljanje, dviganje in potiskanje.
