Tanek, kompakten valj vodilne palice serije MGP | Visoko tog nerotacijski pnevmatski cilinder

Blagovna znamka: SOLH by Richge Technology

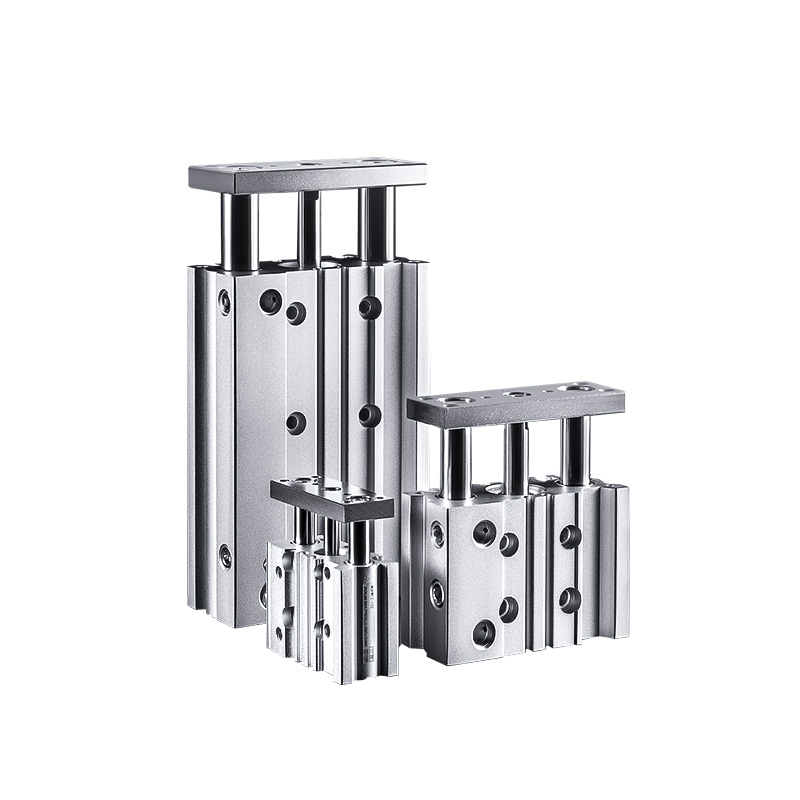

Pregled izdelka in strukturne značilnosti

     Serija SOLH MGP je visoko togostni valj z dvojno vodilno palico, ki vključuje ohišje valja, dvojno vodilo in natančne ležaje. Z vgrajeno protitorzijsko zmogljivostjo in močnim bočnim uporom ob obremenitvah ne potrebuje zunanjega vodilnega mehanizma. S ploščatim ultratankim ohišjem in lahkim dizajnom (teža zmanjšana za 17 % ~ 24 % v primerjavi z običajnimi cilindri) se popolnoma prilega kompaktnim postavitvam avtomatizacije za scenarije stiskanja, pozicioniranja, dvigovanja in prenosa obdelovancev. Trije zamenljivi tipi ležajev pokrivajo težke, visoke hitrosti in izjemno natančne delovne pogoje ter uresničujejo celovite univerzalne linearne rešitve vožnje.

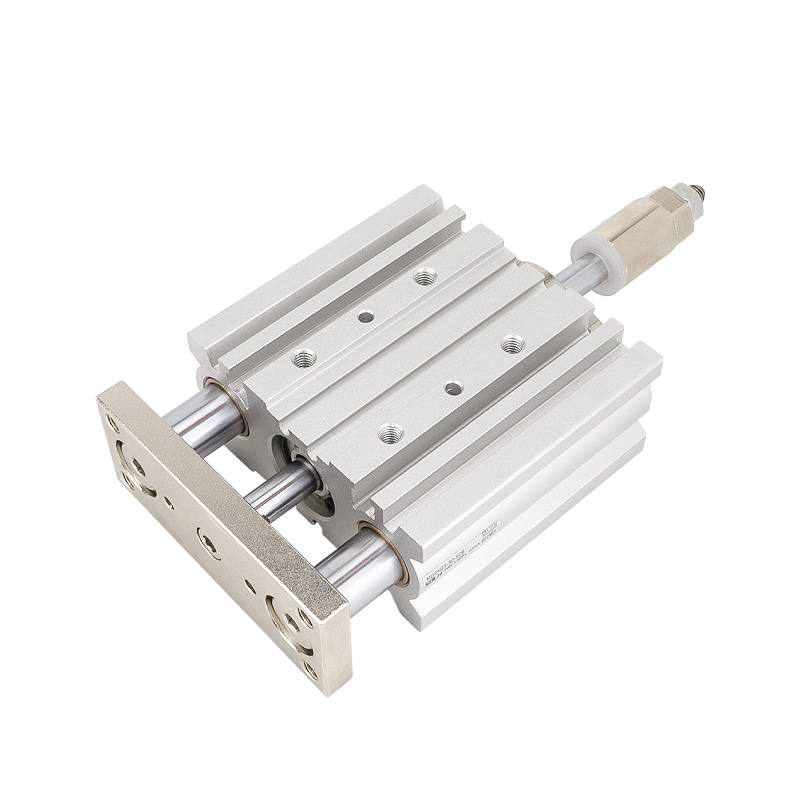

Glavne strukturne prednosti

• Koaksialna dvojna vodilna palica: Bat in dvojne vodilne palice sprejmejo integrirano koaksialno postavitev, da zagotovijo sinhrono delovanje, učinkovito odpravljajo upogibanje in torzijo med premikanjem ter močno izboljšajo splošno togost in stabilnost.

• Izbirno medpomnjenje več vrst: Standardni dvostranski gumijasti blažilniki za običajno stabilno delovanje; izbirni blažilnik zračne blazine (tip AZ, na voljo za izvrtino ≥20 mm) za odpravo trdega udarca med cikličnim gibanjem pri visokih hitrostih in težkih obremenitvah.

• Izjemno tanko lahko telo: Optimizirana ravna tanka struktura prihrani prostor za namestitev in zmanjša celotno težo opreme, primerna za visoko integrirano kompaktno avtomatsko zasnovo opreme.

• Vgrajen magnetni utor: Rezerviran utor za vodilno palico za neposredno namestitev magnetnega stikala brez dodatnih nosilcev, kar omogoča preprosto in čisto konfiguracijo povratne informacije o položaju.

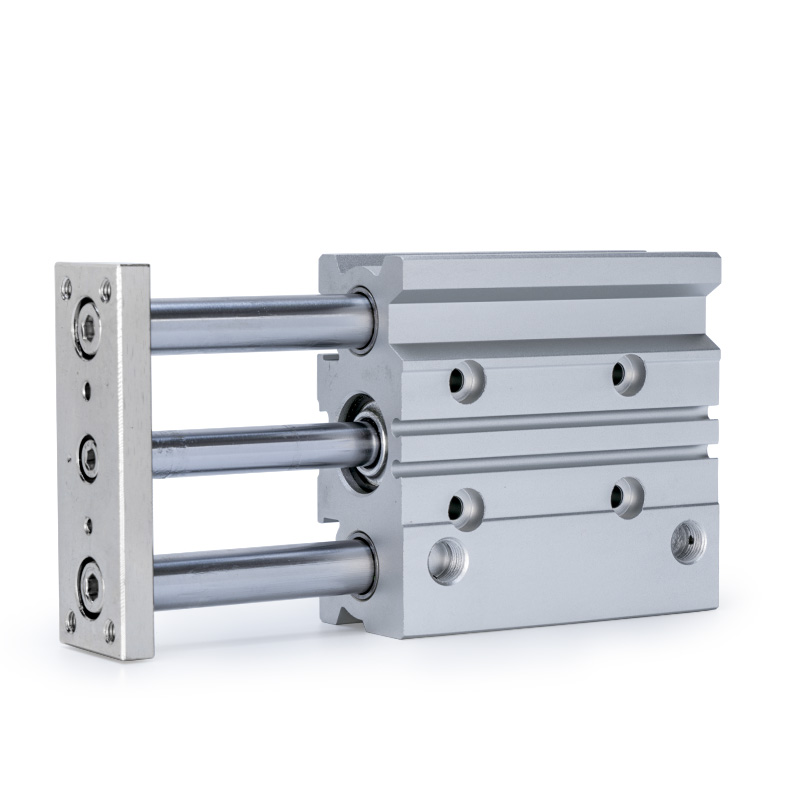

Tri osnovne podserije (razvrstitev ležajev in osnova za izbiro ključev)

     Serija MGP je razdeljena na tri podmodele, ki temeljijo na notranjih nosilnih strukturah in pokrivajo scenarije visoke hitrosti z nizkim trenjem, odporne proti obrabi in izjemno natančne scenarije brez odmika, kar je temeljna osnova za hitro izbiro modela.

Popolna pravila za poimenovanje modelov

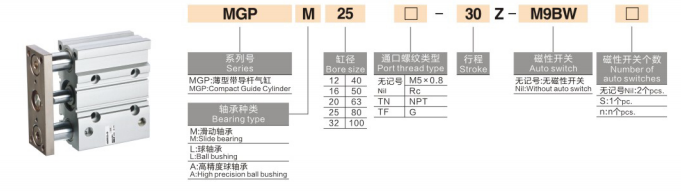

Primer modela: MGPM20-50Z-M9B

1. Opredelitev segmenta kode

• Koda serije: MGP + pripona ležaja (M/L/A), ki predstavlja tanki valj z dvojno vodilno palico z različnimi konfiguracijami ležajev

• Velikost izvrtine: 12/16/20/25/32/40/50/63/80/100 (mm, polne industrijske standardne specifikacije)

• Dolžina udarca: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (standardno polno območje hoda)

• Konfiguracija pufra in magnetnega obroča

￮ Z: Standardni tip, dvojni gumijasti odbojnik + vgrajen magnetni obroč, združljiv z namestitvijo magnetnega stikala

￮ AZ: Tip blažilnika z zračno blazino (samo za izvrtino ≥20 mm), se učinkovito upira udarcem med delovanjem pri visoki hitrosti in težki obremenitvi

￮ Brez pripone: Brez magnetnega obroča magnetnega stikala ni mogoče namestiti

• Magnetno stikalo: Izbirni modeli M9B, A93, D-M9N in drugi, neposredno nameščeni v utore vodilnih palic brez montažnih nosilcev

2.Tipični primeri naročil

• MGPM20-50Z: izvrtina 20 mm, gib 50 mm, drsni ležaj, standardni gumijasti odbojnik z magnetnim obročem

• MGPL25-100Z-A93: izvrtina 25 mm, gib 100 mm, tip s krogličnimi ležaji za visoke hitrosti, z magnetnim stikalom A93

• MGPA32-75AZ: izvrtina 32 mm, hod 75 mm, visoko natančen ležaj, blažilnik zračne blazine za visoko natančno delovanje proti udarcem

Splošni ključni tehnični parametri

(Standardni preskusni pogoji: normalna temperatura 20 ℃, nazivni delovni tlak)

• Način delovanja: Dvojno delujoče povratno gibanje

• Razpon delovnega tlaka: 0,12 ~ 1,0 MPa; Najmanjši začetni tlak: 0,1MPa

• Dokazni pritisk: 1,5 MPa

• Temperatura okolja: -10 ℃ ~ 60 ℃ (potrebno okolje brez ledu)

• Hitrost delovanja: 50~500 mm/s (MGPL največ 500 mm/s; MGPM/MGPA največ 400 mm/s)

• Način medpomnilnika: Standardni gumijasti odbojnik z dvojnim koncem; blažilnik zračne blazine izbirno za izvrtine 20~100 mm

• Natančnost brez vrtenja: MGPM ±0,05~0,07 mm; MGPL ±0,03~0,05 mm; MGPA ±0,01 mm

Specifikacija velikosti vrat

• Vrtina 12/16 mm: M5×0,8

• Vrtina 20/25/32 mm: PT1/8

• Izvrtina 40/50 mm: PT1/4

• Vrtina 63/80/100 mm: PT3/8

Teoretični podatki o potisku in napetosti (@0,5 MPa, enota: N)

Navodila za hitro izbiro v enem stavku

1. Izbira modela ležaja: izberite MGPM za težka, obrabno odporna in prašna okolja; izberite MGPL za visoko hitrost, nizko trenje in pogosto kolesarjenje; izberite MGPA za izjemno natančno določanje položaja in visoke zahteve po natančnosti ponavljanja.

2. Konfiguracija magnetnega obroča: izberite pripono Z za opremo, ki zahteva zaznavanje položaja in povratni signal; izberite osnovni tip, ki ni Z, če funkcija preklopa ni potrebna.

3. Izbira načina medpomnilnika: Uporabite blažilnik zračne blazine AZ za delovne pogoje pri visokih hitrostih, dolgih hodih in močnih udarcih; standardni gumijasti blažilnik se uporablja za običajne splošne scenarije.

4. Ujemanje vrtine in giba: Izberite primerno velikost izvrtine glede na dejansko obremenitev in zahteve glede potiska; standardno območje giba je 5~300 mm, da zadosti večini zahtev industrijske avtomatizacije.

Tipični scenariji uporabe

• Elektronska avtomatizacija: Pozicioniranje tiskanih vezij, stiskanje komponent, dviganje mikromodulov in natančna montaža elektronskih delov.

• Natančna oprema za zaznavanje: Dvig detekcijske sonde, pozicioniranje in vpenjanje obdelovanca, visoko natančno prileganje in kalibracija.

• Stroji za pakiranje in logistiko: Prenos obdelovanca na kratke razdalje, dvigovanje in pozicioniranje materiala, stabilno izmenično podajanje.

• Splošna industrijska avtomatizacija: Kompaktna oprema, ki omejuje pozicioniranje, žigosanje, pomožno stiskanje, ciklično delovanje pri nizkih hitrostih in težkih obremenitvah v prašnih delavnicah.

Povzetek v enem stavku

     Tanek kompakten valj vodilne palice serije SOLH MGP združuje tri konfiguracije ležajev za pokrivanje težkih, hitrih in izjemno natančnih scenarijev, ki se ponaša z visoko togostjo, močnim bočnim uporom ob obremenitvi in ​​prostorsko varčno zasnovo, ki služi kot najbolj vsestranski univerzalni linearni pogonski valj z dvojnim vodilom za industrijsko avtomatizacijo.
