Ultrakompaktni mini valj vodilne palice serije MGJ | Visoko natančna vrsta proti vrtenju

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH MGJ je ultra majhen, visoko natančen in lahek valj vodilne palice, posebej zasnovan za scenarije mikro avtomatizacije. Z ultrakompaktno miniaturno strukturo, ±0,1° natančno zmogljivostjo proti vrtenju, dvosmerno montažo in enostransko centralizirano zasnovo cevi in ​​ožičenja, ta serija pokriva samo velikosti izvrtin φ6 in φ10 z ultra kratkim hodom v razponu od 5 mm do 20 mm. Popolnoma je prilagojen za mikroobremenitve, prostorsko omejene in visoko natančne aplikacije za pozicioniranje v elektronski opremi, medicinskih instrumentih in preciznih strojih ter služi kot osrednja izvršna komponenta za miniaturne avtomatizirane sisteme.

Pozicioniranje jedra in strukturne značilnosti

1.Ekstremna miniaturizacija in izjemno kompaktna velikost

• Izjemno majhna pokritost specifikacij: Na voljo v velikostih ultra majhne izvrtine φ6 mm in φ10 mm, z usklajenimi kratkimi gibi 5/10/15 mm (φ6) in 5/10/15/20 mm (φ10), izključno zasnovani za zahteve vožnje z mikro gibi.

• Dimenzija vitkega in tankega telesa: Izjemno kompakten model MGJ6 ima izjemno tanko in ozko ohišje velikosti 23+hodov (dolžina) × 29 mm (širina) × 14,5 mm (višina), ki zavzema minimalen prostor za namestitev in se prilagaja visoko integrirani postavitvi kompaktne opreme.

2.Visoko natančna zmogljivost proti vrtenju

• Opremljena z vgrajenimi dvojnimi vodilnimi palicami in integrirano strukturo vodilnega okvirja, serija MGJ dosega odlično zmogljivost proti deformaciji. Izjemno nizka toleranca vrtenja doseže±0,1°, učinkovito izogibanje odstopanju položaja med vpenjanjem mikrodelov, sestavljanjem in finim prilagajanjem ter zagotavljanje dosledne visoko natančne natančnosti pozicioniranja.

3.Fleksibilna montaža in centraliziranoOblikovanje cevi

• Dvosmerna montažna podpora: Tako spodnja kot zadnja površina sta rezervirani za fiksno namestitev, ki podpira postavitev z več koti v ozkih in omejenih prostorih z močno prilagodljivostjo scene.

• Enostranske centralizirane cevi in ​​ožičenje: Zračne cevi in ​​magnetni stikalni vodi so enakomerno razporejeni na eni strani, kar zagotavlja čisto in standardizirano ožičenje med gosto večcilindrično razporeditvijo, kar poenostavlja namestitev na mestu in kasnejše vzdrževanje.

• Namestitev dvojnega stikala za izjemno kratek hod: Celo najmanjši gib 5 mm je lahko opremljen z dvema magnetnima stikaloma, kar omogoča celovito zaznavanje položaja obeh koncev giba brez mrtvega kota.

4.Lahko in vzdržljivo ciklično delovanje

• Izjemno lahka telesna teža: Izjemno nizka skupna teža — MGJ6-5 je samo 27,3 g, MGJ10-20 z največjo specifikacijo pa le 63,2 g, kar močno zmanjša obremenitev opreme in je primerno za lahke mikro avtomatizirane mehanizme.

• Stabilno delovanje brez vzdrževanja: Sprejema zasnovo mazanja brez olja z gumijastimi blažilniki na dveh koncih, podpira dolgotrajno visokofrekvenčno ciklično gibanje pri lahki obremenitvi, odlikuje pa ga nizka raven hrupa, stabilno delovanje in dolga življenjska doba.

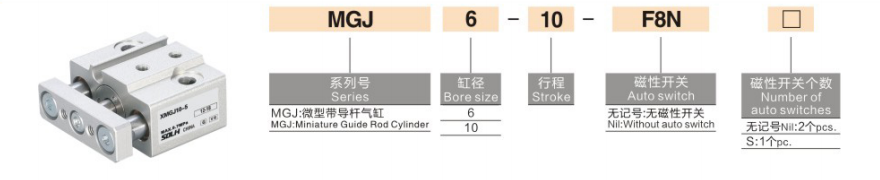

Celotno pravilo kodiranja modela

Primeri modelov: MGJ6-10-F8N | MGJ10-15S

Referenčni primeri standardnega naročila

• MGJ6-5: izvrtina φ6, gib 5 mm, standardni tip brez magnetnega stikala

• MGJ10-15-2S: izvrtina φ10, gib 15 mm, opremljen z 2 magnetnima stikaloma za zaznavanje dvojnega končnega položaja

• MGJ6-10-F8N: izvrtina φ6, gib 10 mm, usklajeno z magnetnim stikalom D-F8N

Osnovne tehnične specifikacije (20 ℃, 0,5 MPa standardni pogoj)

1. Osnovne splošne specifikacije

• Način delovanja: Dvojno delujoče povratno gibanje

• Razpon delovnega tlaka: 0,15 ~ 0,7 MPa; Preizkusni tlak: 1,05 MPa

• Temperatura okolja: -10℃~60℃ (delovno okolje brez ledu)

• Hitrost delovanja bata: 50~500mm/s

• Način medpomnilnika: Dvostranski gumijasti blažilnik za stabilno blaženje udarcev

• Način mazanja: Delovanje brez olja brez vzdrževanja

2.Teoretični izhodni potisk (@0,5 MPa)

3.Specifikacija teže izdelka (g)

Tipični scenariji industrijske uporabe

• Elektronska precizna oprema: Mikro vpenjanje sestavnih delov mobilnega telefona in kamere, potiskanje drobnih tiskanih vezij, pozicioniranje sponk in natančna montaža mikromodula.

• Medicinski instrumenti: Miniaturno preklapljanje ventilov, dvigovanje in spuščanje igle za vzorčenje ter natančna vožnja minimalno invazivne medicinske opreme, ki izpolnjuje zahteve medicinskega razreda glede čistega in stabilnega delovanja.

• Precizni stroji in optika: Pozicioniranje sklopa mikrodelov, fina nastavitev optične leče, kalibracija mikropomika sonde za zaznavanje in mehanizmi za visoko natančno mikronastavitev.

• Polprevodniška industrija: Mikroprevajanje drobnih rezin, dviganje in pozicioniranje miniaturne šablone ter izvršilno delovanje pri majhnih obremenitvah v čistih polprevodniških delavnicah brez prahu.

Osnovna primerjava serije MGJ proti seriji MGP (mini proti standardu)

Vodnik za hitro izbiro

1. Izbira velikosti izvrtine: Izberite φ6mm za delovno obremenitev ≤10N; izberite φ10mm za delovno obremenitev ≤30N, ujemajte se z varnostnim faktorjem ≥2 za stabilno delovanje.

2. Izbira specifikacije giba: Izberite 5/10/15/20 mm ultra-kratek hod glede na dejanske zahteve glede vožnje z mikro premiki.

3. Konfiguracija magnetnega stikala: izberite 2S za zaznavanje dvojnega končnega položaja; izberite enojni S za povratno informacijo enosmernega signala; brez oznake za osnovni model brez stikala.

Povzetek v enem stavku

     Ultra-kompaktni mini valj vodilne palice serije SOLH MGJ ima mikro velikost, ±0,1° visoko natančnost proti vrtenju, lahko delovanje brez olja in prilagodljivo namestitev ter je optimalen visoko natančen mikro pnevmatski aktuator za prostorsko omejeno miniaturno avtomatizacijo, medicinsko in elektronsko opremo.
