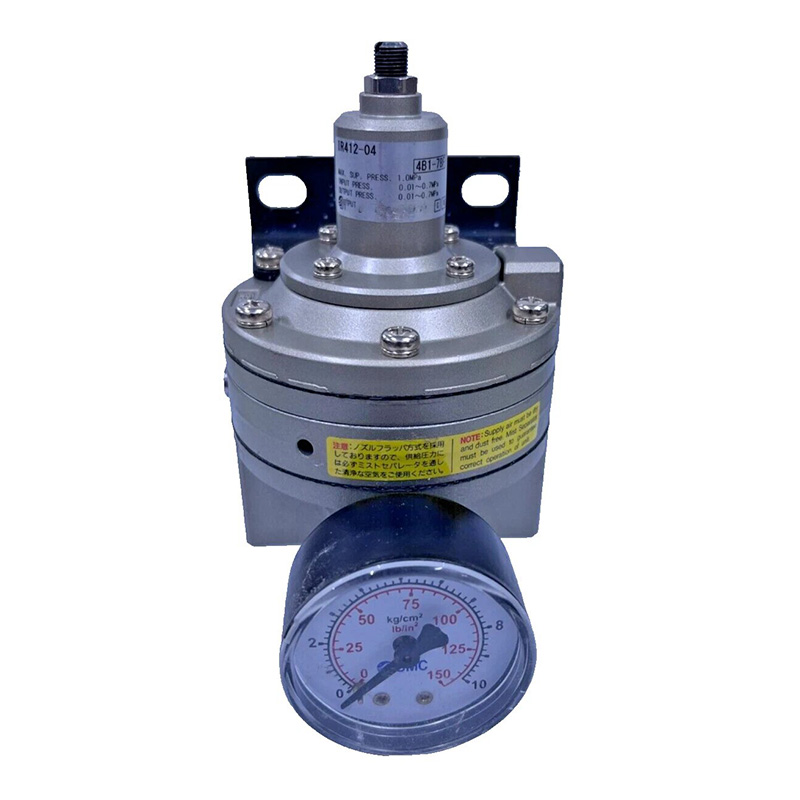

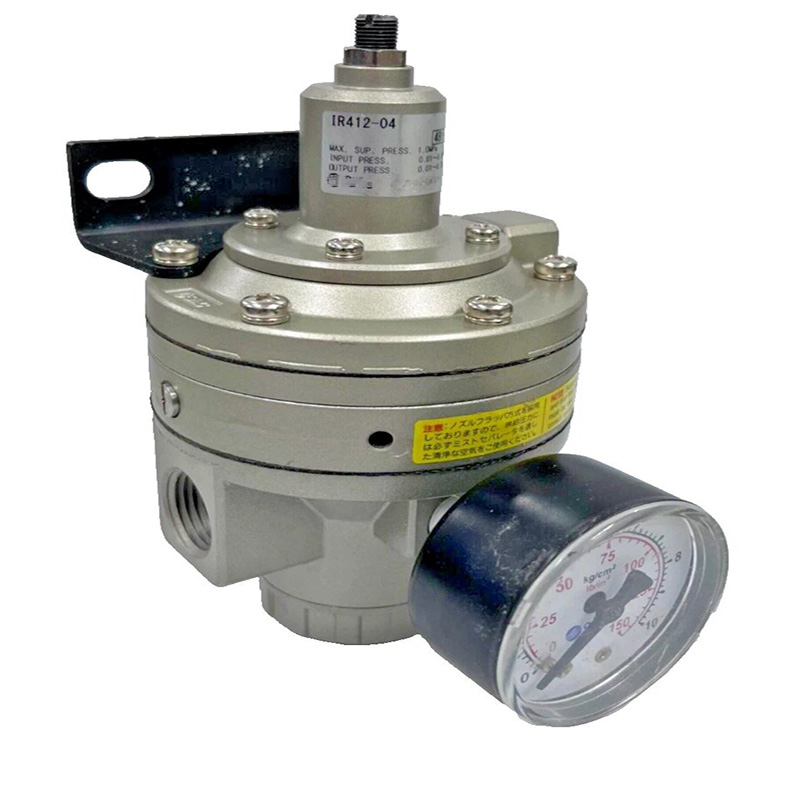

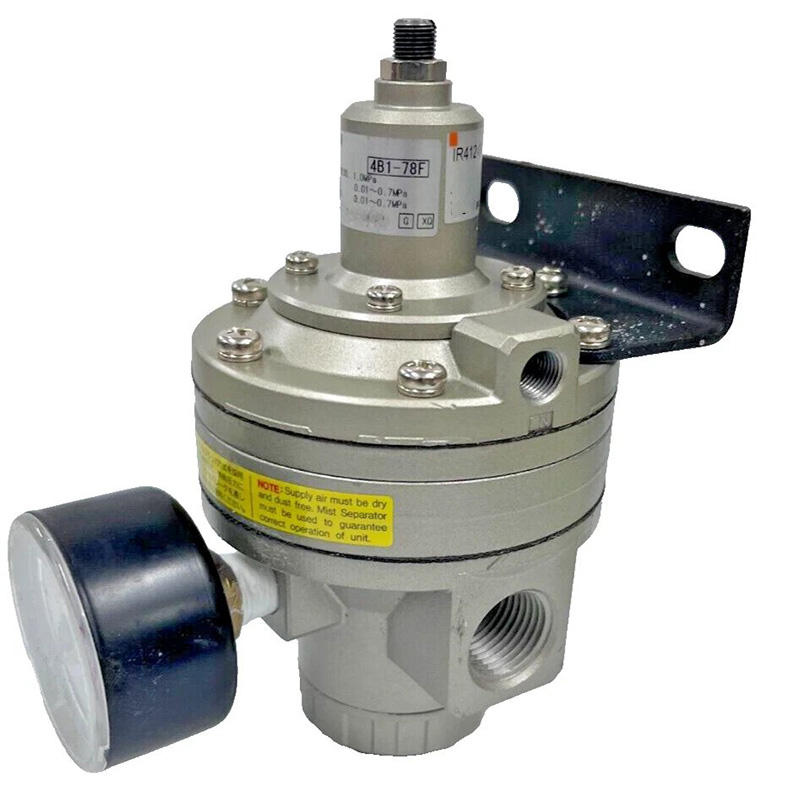

IR412-04-X32 Visoko natančen krmilni regulator

Znamka: SOLH podjetja Richge Technology (睿其格科技)

Pregled izdelka

     IR412-04-X32 spada v pilotno voden precizni stabilizator tlaka z velikim pretokom serije IR. Ta regulator je zasnovan za zahtevne pnevmatske delovne pogoje, ki zahtevajo izjemno stabilen izhodni tlak in majhna nihanja tlaka, popolnoma zamenljive dimenzije in zmogljivost z izvirno serijo SMC IR412.

1. Osnovne tehnične specifikacije

      -- Ime serije: IR412 visoko natančni stabilizacijski regulator

      -- Celoten model: IR412-04-X32

          · 04: Navoj glavnega priključka Rc 1/2"

          · X32: posebna konfiguracija po meri, vključno z zadnjim izpuhom, izboljšano občutljivostjo in minimalno enakomerno porabo zraka

     --Strukturni tip: Pilotno upravljani natančni regulator razbremenitve

     --Uporabni medij: suh in čist stisnjen zrak

     --Max vstopni delovni tlak: 1,0 MPa

     --Nastavljivo območje tlaka: 0,01 ~ 0,7 MPa

     --Natančnost nadzora

        · Občutljivost: 0,2 % celotnega obsega

        · Ponovljivost: ±0,5 % celotne skale

     --Zmogljivost pretoka: Največja zmogljivost pretoka, skoraj dvakrat večji od pretoka modela IR201

     --Razbremenilna izpušna zmogljivost: nadtlačni izpušni tok je 5-krat višji od običajnih natančnih regulatorjev

     --Stalna poraba zraka: izjemno nizka, manj kot 1 L/min

     --Delovna temperatura: -5 ℃ ~ +60 ℃

     --Neto teža: pribl. 1,0 kg

     --Možnosti montaže: montaža na ploščo ali montaža na nosilec; manometer za namestitev na sprednjo ali zadnjo stran

2. Načelo delovanja pilota šoba-loputa

     -- Stopnja nastavitve tlaka: Zavrtite nastavitveni gumb, da stisnete notranjo vzmet in zaprete prehod šobe; krmilni zrak potisne glavno tuljavo, da prilagodi izhodni tlak.

     --Stabilna regulacijska stopnja: Izstopni tlak deluje na membrano, da uravnoteži napetost vzmeti in ohranja konstanten prednastavljeni tlak.

     --Stopnja razbremenitve nadtlaka: Ko spodnji tlak preseže ciljno vrednost, se diafragma dvigne, da odpre šobo, pilotni tlak takoj pade in glavni ventil sprosti odvečni zrak pri visoki hitrosti. Glavna prednost: Kombinirana krmilna in razbremenilna struktura zagotavlja izjemno hitro odzivno hitrost, stabilen izhodni tlak in izjemno zmogljivost pri velikem pretoku.

3. Razlaga celotne kode modela (IR412-04-X32)

     --IR412: Osnovna serija visokonatančnih regulatorjev velikega kalibra

     --04: Specifikacija glavnih vrat Rc 1/2"

     --X32: različica nadgradnje po meri

        · Postavitev zadnjega izpuha (standardna različica ima sprednji izpuh)

        · Izboljšana odzivna občutljivost

        · Zasnova z nizko enakomerno porabo zraka

4. Prednosti osnovnega izdelka

     -- Vrhunska natančnost nadzora z 0,2-odstotno občutljivostjo polne skale, popolno ujemanje nadzora napetosti, natančno pozicioniranje in oprema za doziranje tekočine.

     --Velika 1/2-palčna odprtina zagotavlja največji pretok, podpira cilindre z velikimi izvrtinami in pnevmatske proizvodne linije z visoko porabo.

     --Takojšnja korekcija tlaka prek razbremenilnega kanala velike prostornine za hitro odpravo nihanja izhodnega tlaka.

     --Energijsko varčna zasnova s ​​porabo zraka v stabilnem stanju pod 1 L/min za zmanjšanje dolgoročnih obratovalnih stroškov.

     --Fleksibilna postavitev namestitve; manometer in pritrdilni nosilec lahko po potrebi sestavite na sprednjo ali zadnjo stran.

     --X32 prilagojen zadnji izpuh preprečuje onesnaženje s prahom in oljno meglico za ohranjanje čistega delovnega okolja.

5. Tipični scenariji uporabe

     Linije za natančno doziranje lepila in proizvodne linije za industrijske premaze Stroji za nadzor napetosti filma, žice in tekstila za tiskarstvo, litijevo baterijo in tekstilno industrijo. Oprema za pozicioniranje cilindrov za visoke hitrosti, hidravlične pnevmatske stiskalnice in avtomatizacija prenosa. Laboratorijski merilni instrumenti in dolgotrajna vezja za zadrževanje tlaka. Polprevodniški, elektronski sestav in precizne pnevmatske platforme za čiste prostore.

Primerjava zmogljivosti modela: IR412 VS IR201 VS ARJ310

Povzetek v enem stavku

     IR412-04-X32 je pilotni natančni regulator velikega kalibra, združljiv s SMC, ki vključuje zadnji izpuh po meri X32 in ultra nizko porabo zraka, ki služi kot vrhunska rešitev za nadzor tlaka za natančno doziranje z visokim pretokom, prilagajanje napetosti in sisteme za avtomatizacijo pozicioniranja.
