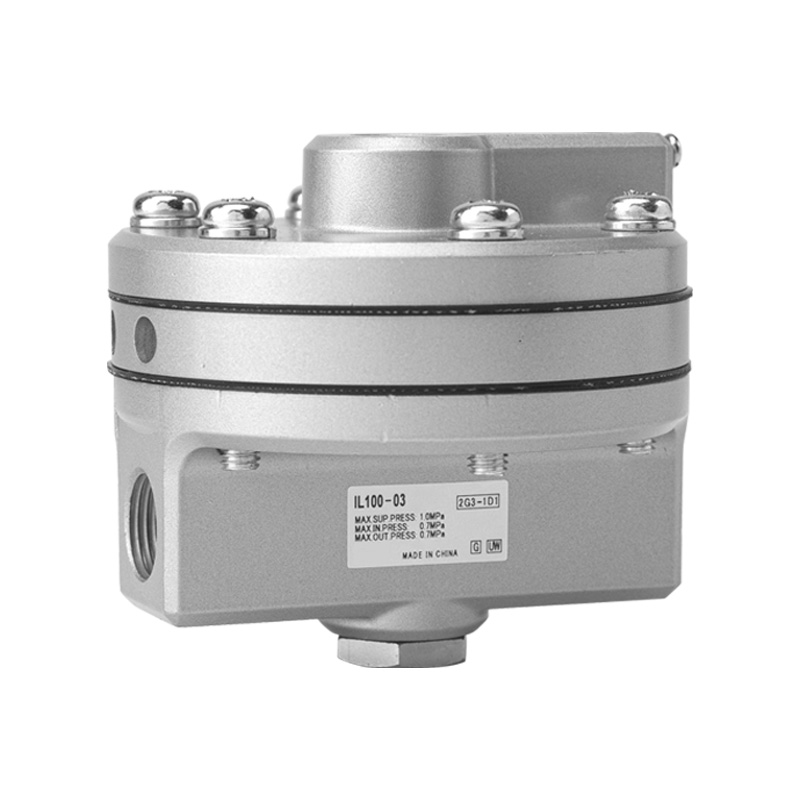

Serija IL100 1:1 Precision Booster Relay (pnevmatski ojačevalnik)

Blagovna znamka: SOLH by Richge Technology

Pozicioniranje izdelka

     Serija IL100 je natančen ojačevalni rele 1:1, ki je popolnoma zamenljiv z originalnimi modeli SMC, znan tudi kot pnevmatski ojačevalnik signala ali ojačevalnik glasnosti. Njegova glavna funkcija je pretvorba krmilnih signalov nizkega pretoka v enakotlačni izhod zraka z visokim pretokom. Učinkovito rešuje težave s počasnim odzivom, ki jih povzročajo dolge cevi in ​​pnevmatski aktuatorji velike prostornine, odlikuje pa ga izjemna natančnost, izjemno velika zmogljivost pretoka in ultra hitra hitrost odziva.

 Osnovna funkcija in princip delovanja

  1. Temeljna definicija

       Pnevmatski ojačevalnik signala in glasnosti z natančnim sledenjem tlaku 1:1 (izhodni tlak je strogo enak tlaku vhodnega signala).

  2. Logika delovanja

     --SIG (Signalna vrata): Sprejema izhodni tlak nizkega pretoka iz pozicionerjev ali regulatorjev tlaka

     --SUP (napajalna vrata): povezava z glavnim dovodom stisnjenega zraka, največji dovodni tlak 1,0 MPa

     --OUT (izhodna vrata): Dovaja zrak z visokim pretokom pri enakem tlaku za pogon velikih aktuatorjev

     --EXH (izpušna odprtina): Hitro izčrpa preostali zrak, ko tlak krmilnega signala pade

 3. Temeljna vrednota

     Ohranite natančen signalni tlak, medtem ko povečate izhodni tok, kar močno pospeši gibanje aktuatorja.

Ključne osnovne lastnosti

   1. Izjemno visok pretok in takojšen odziv

     -- Največja zmogljivost pretoka: 6.000 L/min (ANR) pod dovodnim tlakom 0,7 MPa

     -- Koeficient pretoka Cv = 1,1

     --Popoln za cevovode na dolge razdalje, cilindre z velikimi izvrtinami in velike membranske aktuatorje

   2. Visoko natančno sledenje tlaka 1:1

     --Napaka linearnosti znotraj ±1 % celotne skale

     --Histereza ≤ 1 % celotnega obsega

     --Natančna replikacija tlaka z ničelnim padcem tlaka in brez dolgoročnega premika

   3. Možnosti niti z več vrati

     --Velikosti vrat: 02 (Rc1/4), 03 (Rc3/8)

     --Standardni navoj: Rc; neobvezno NPT (pripona N), G vzporedni navoj (pripona F)

     --Štirje namenski priključki: signal SIG, dovod SUP, izhod OUT, izpuh EXH

   4. Široka temperatura in posebne različice po meri

     --Standardni model: -5 ~ +60 ℃

     --Različica L za nizke temperature: -30 ~ +60 ℃

     --Različica T za visoke temperature: -5 ~ +100 ℃

     --Različica S brez bakra: združljiva s proizvodnjo polprevodnikov in inertnim plinom visoke čistosti

   5. Vzdržljiva kompaktna struktura

     --Glavno ohišje: aluminijeva zlitina s srebrnim protikorozijskim premazom

     --Neto teža: 0,56 kg

     --Dva načina montaže: neposredna namestitev z navojem; izbirni kovinski montažni nosilec (pripona B)

Celotna tabela tehničnih specifikacij

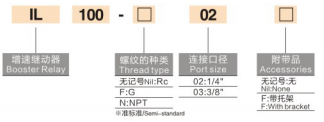

Razlaga kode modela (IL100-□-□-□-□)

   Primer: IL100-02-N-L-B

     --IL100: koda osnovne serije

     --02 / 03: Velikost vrat (1/4" / 3/8")

     --Pripona navoja: N=navoj NPT; brez pripone=Rc; F=G navoj

     --Posebna različica pripone: L=nizka temperatura; T=visoka temperatura; S=brez bakra

     --B: opremljen z montažnim nosilcem (brez pripone = brez nosilca)

   Skupni standardni modeli

     --IL100-02: vrata Rc1/4, standardna temperatura, brez nosilca

     --IL100-03-B: vrata Rc3/8, standardna temperatura, z montažnim nosilcem

     --IL100-N03-L: NPT 3/8 navoj, nizkotemperaturno odporna različica

Tipični scenariji uporabe

     --Ventili za nadzor procesa: pnevmatski regulacijski ventili in membranski aktuatorji, povezani s pozicionerji za povečanje hitrosti aktiviranja

     -- Cevovodi instrumentnega zraka na dolge razdalje: Odpravite počasen odziv, ki ga povzročajo dolge cevi med oddajniki in aktuatorji

     -- Pnevmatski cilindri velike prostornine: mehanski aktuatorji za težko dviganje, vpenjanje in velik hod

     --Visoko natančne pozicionirne zanke: pnevmatski sistemi, ki zahtevajo natančno spremljanje tlaka in hiter odziv

     -- Polprevodniška in plinska oprema visoke čistosti: različica S brez bakra za čista procesna okolja

Povzetek v enem stavku

     Zamenljivi ojačevalni rele SOLH IL100 zagotavlja natančno sledenje tlaku 1:1, visok pretok največ 6000 L/min in visoko linearnost ±1 % z ultra hitrim odzivom, posebej zasnovan za odpravo počasnega zamika pri sproženju v dolgih ceveh in pnevmatskih sistemih velike prostornine.
