3/2-potni ročni drsni ventil serije HSV | Preko pnevmatskega vira drsnega stikala

Znamka: SOLH by Richge Technology | 3/2-smerni samozaklepni ročni drsni ventil za pnevmatski tokokrog, ročni vklop-izklop in razbremenitev tlaka

1. Pregled izdelka

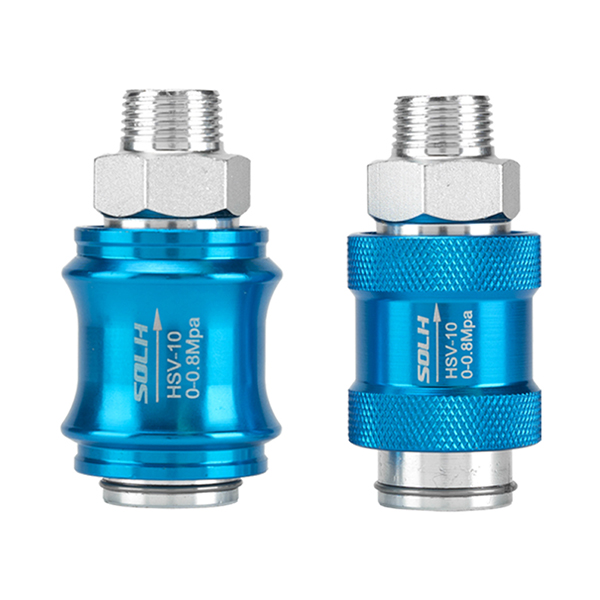

     Serija SOLH HSV je standard3/2 potni ročni drsni pnevmatski ventil s strukturo potisni-povleci z ravnimi rokavi, popolnoma skladen s specifikacijami serije AirTAC HSV in univerzalno zamenljiv z domačimi enakovrednimi modeli. S samozaklepno zasnovo brez vzmeti omogoča dovod zraka s potiskanjem naprej in izpuh za razbremenitev tlaka s potegom nazaj. Z vgrajeno izpušno logiko ventil ob zapiranju takoj sprosti preostali tlak iz zadnjih cevovodov. Profesionalno se uporablja kot ročno glavno stikalo za pnevmatske razvejalne tokokroge in varnostni ventil za izklop zraka za vzdrževanje opreme, ki ima stabilno samozaklepanje in varno delovanje razbremenitve tlaka.

  1.1 Osnovna logika in princip delovanja zračnega pristanišča

     • Definicija zračnega pristanišča: P (dovod zraka), A (delovna odprtina), R (vgrajena izpušna odprtina)

     • Normalno zaprto stanje: tokokrog P-A odklopljen, tokokrog A-R odprt za neprekinjen izpušni plin

     • Delujoče potisno stanje: vezje P-A priključeno za dovod zraka, vezje A-R zaprto za vzdrževanje tlaka

     • Funkcija delovanja: Aksialni tulec push-pull delovanje z mehansko samozaklepno strukturo, brez odstopanja položaja po sprostitvi rok

2. Pravila kodiranja modela in specifikacije niti

  Logika kodiranja: HSV [Velikost vrat] - [Koda strukture niti] + [Koda vrste niti]

 2.1 Specifikacija velikosti vrat

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Koda pripone strukture niti

     • SF: Standardna struktura, en končni zunanji navoj + en končni notranji navoj (najpogostejši model)

     • SS: Dvojni zunanji navoj na obeh koncih

     • FF: Dvojni notranji navoj na obeh koncih

  2.3 Koda vrste niti

     • Privzeto: PT konični navoj

     • G: britanski standardni vzporedni navoj

     • T: NPT ameriški standardni stožčasti navoj

  Primer modela: HSV08-SF | Vrata G1/4, standardni ročni drsni ventil en zunanji in en notranji navoj, najbolj razširjena specifikacija na trgu

 2.4 Specifični parametri celotne serije Mainstream

3. Osnovni tehnični parametri

4. Prednosti strukturnega jedra

     • Inline Straight-Through namestitev: Zasnovano za serijsko povezavo v pnevmatskih odcepih cevovodov, podlaga ni potrebna, lahko se neposredno navoji in namesti na sredino zračnih cevi za preprosto in prostorsko varčno postavitev.

     • Varna 3/2 potna logika za razbremenitev tlaka: povlecite, da prekinete dovod zraka in sprostite ves preostali tlak iz zadnjih valjev in cevovodov; potisnite, da obnovite dovod zraka in vzdrževanje tlaka. Učinkovito odpravlja nevarnosti zaradi preostalega tlaka med vzdrževanjem opreme.

     • Zanesljiva samozaklepna zmogljivost: Mehanska pozicionirna samozaklepna struktura, brez ponastavitve vzmeti, stabilen položaj po delovanju, brez nenamernega premika ali puščanja zraka.

     • Raznovrstno ujemanje niti: Več navojnih struktur in vrst izbirno, popolnoma združljivo s hitrimi priključki, notranjimi navojnimi spoji in zračnimi cevmi KQ2 za prilagodljivo montažo na mestu.

     • Vzdržljiva protikorozijska struktura: Ohišje iz trdega anodiziranega aluminija in tuljava iz nerjavečega jekla zagotavljata odpornost proti obrabi, odpornost proti oksidaciji in dolgoročno stabilno delovanje v kompleksnih okoljih.

5. Razlika pri izbiri: ročni drsni ventil HSV v primerjavi z ročnim rotacijskim ventilom 4HV

6. Tipični scenariji uporabe

     • Krmiljenje vej z enim cilindrom: Nameščen med virom zraka in elektromagnetnim ventilom za ročno prekinitev zraka in razbremenitev preostalega tlaka za zaustavitev in vzdrževanje opreme.

     • Oprema Glavni izklop zraka: Nameščen na glavni cevovod za dovod zraka orodne opreme za celotno hitro razbremenitev tlaka in varno zaustavitev.

     • Preklop vakuumskega tokokroga: Uporablja se za razvejane tokokroge vakuumske črpalke za ročno krmiljenje start-stop; povlecite ventil, da hitro sprostite vakuumski tlak in zagotovite varno delovanje.

Povzetek v enem stavku

     Serija SOLH HSV je 3/2 potni samozaporni ravni pretočni ročni drsni ventil z vgrajeno funkcijo za razbremenitev tlaka. Standardni ročni preklopni ventil vira zraka za vzdrževanje pnevmatskega tokokroga in krmiljenje vklopa in izklopa veje je opremljen z delovanjem brez maziva, raznolikimi možnostmi navojev in varno logiko izpušnega sistema za preostali tlak.
