Paralelno pnevmatsko prijemalo z linearnim vodilom serije HFZ

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH HFZ je visoko togostno vzporedno prijemalo, opremljeno z integriranim valjčnim/krogličnim linearnim vodilom, ki ga poganja sinhronski mehanizem z dvojnim batom in zobato letvijo. Popolnoma zamenljiv s serijo SMC MHZ2.

     Na voljo so tri različice delovanja:

     -- HFZ: Standardni tip z dvojnim delovanjem

     -- HFSZ: enojno delujoče normalno zaprto (vzmetna objemka, držanje ob izklopu)

     -- HFTZ: enojno delujoče normalno odprto (sprostitev z vzmetjo, odprto ob izklopu) Primerno za splošno natančno vpenjanje lahkih in srednjih obremenitev, avtomatizirano sestavljanje in aplikacije robotskega končnega efektorja.

Osnovna struktura in princip delovanja

  1. Menjalnik: sinhronski pogon z dvojnim batom + zobato letvijo in zobatom. Dve čeljusti ohranjata popolno vzporedno gibanje brez zamika ali upogiba.

  2. Vodilni sistem: Integrirano linearno vodilo z valjem/kroglo z locirnimi zatiči na dnu za preprečevanje premikanja. Odlična togost, visoka natančnost ponavljanja in močna odpornost proti obremenitvi zamika.

  3. Načini delovanja

     -- HFZ z dvojnim delovanjem: dovod zraka za odprto/zaprto, univerzalno kontinuirano proizvodnjo

     -- HFSZ z enosmernim delovanjem NC: dovod zraka odpira čeljusti; vzmetne spone pri izklopu zraka (držanje obdelovanca brez napajanja)

     -- HFTZ z enojnim delovanjem NE: dovod zraka zapre čeljusti; vzmet se odpre, ko je zrak prekinjen (samodejna sprostitev ob izklopu)

  4. Konstrukcija: Ohišje iz aluminijeve zlitine, čeljusti iz nerjavečega jekla, vgrajen magnetni obroč. Dvostranski utori magnetnega stikala; več montažnih površin: dno / stran / skoznja luknja.

  5. Natančnost položaja: ±0,01 mm (izvrtina 6~25); ±0,02 mm (izvrtina 32~40), stabilen pri visokofrekvenčnih ciklih.

Celotno pravilo kodiranja modela

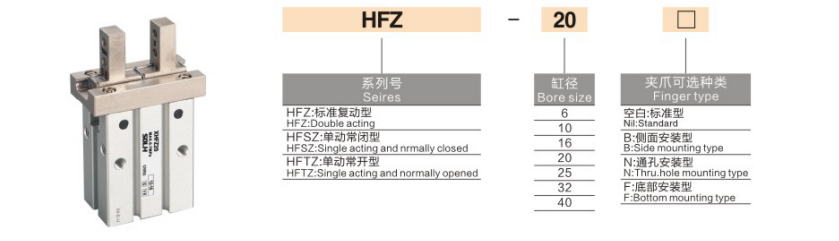

 1. Primer modela: HFZ20N-M9BW

 2. Referenca standardnega naročila

     HFZ25N-M9BW Vrtina 25, dvojno delujoča, montaža skozi luknjo, magnetno stikalo M9B z 1 m kabla.

Univerzalne osnovne tehnične specifikacije

Referenčna tabela giba in vpenjalne sile (0,5 MPa, standardne čeljusti)

⚠️ Pomembna opomba: Učinkovita vpenjalna sila se zmanjšuje, ko se dolžina podaljška čeljusti L povečuje. Preverjanje obremenitve z varnostnim faktorjem ≥1,5 je obvezno.

Prednostni scenariji uporabe

  ✅ Izberite serijo HFZ, če:

     -- Potrebujete neposredno zamenjavo za SMC MHZ2; zahteva funkcijo zadrževanja/sprostitve izklopa z enojnim delovanjem

     -- Natančno vzporedno vpenjanje pri lahkih in srednjih obremenitvah: elektronika 3C, natančna strojna oprema, brizganje, oprema za pakiranje

     -- Za robotske končne efektorje in postaje za natančno montažo sta potrebna visoka togost in odpornost proti zamaknjeni obremenitvi

     -- Prilagodljiva večsmerna montaža: skoznja luknja/bočna/spodnja namestitev za kompakten integrirani mehanizem

Ključne smernice za izbiro

   1. Izberite velikost izvrtine glede na težo obdelovanca in način vpenjanja (zunanji / notranji prijem), zagotovite vpenjalno silo ≥1,5-kratno dejansko obremenitev

   2. Izbira načina delovanja

     -- Zvezno vpenjanje brez napajanja → HFSZ normalno zaprt

     -- Samodejna sprostitev ob izklopu → HFTZ normalno odprt

     -- Kontinuirana masovna proizvodnja brez zahteve po varnostni vzmeti → HFZ dvojno delujoča

  3. Izbira montaže: standardna navojna luknja (prazna) / skoznja luknja (N) / stranski nosilec (B) za prileganje ploščadi ali nosilca

  4. Zaznavanje položaja: Opremite -M9□ magnetna stikala, dvostranske reže podpirajo 2 stikali za povratno informacijo o odprtem in zaprtem signalu

  5. Nadzor obremenitve zamika: Omejite dolžino podaljšanja čeljusti L, izogibajte se prekoračitvi dovoljenega upogibnega momenta linearnega vodila

Povzetek v enem stavku
