CY1 serije magnetnih sklopk valj brez palice | Klasični ekonomski osnovni model

Blagovna znamka: SOLH by Richge Technology

CY1S
CY1L

Pregled izdelka

     Serija SOLH CY1 je klasičen in ekonomičen valj brez palice z magnetno sklopko, ki služi kot temeljni predhodnik nadgrajene serije CY3. Sprejema brezkontaktno magnetno sinhrono pogonsko strukturo, kjer se notranji bat in zunanja drsna miza premikata hkrati zaradi močne magnetne sile. S popolnoma zaprtim delovanjem brez puščanja, kompaktno strukturo in stroškovno učinkovito zmogljivostjo je namenjen aplikacijam za linearno vožnjo z lahkimi do srednjimi obremenitvami in srednje dolgim ​​gibom. Z razponom izvrtin od φ6 do φ63 mm, standardnim hodom do 1000 mm in največjim razširjenim hodom 1500 mm ta serija pokriva raznolike modele vodenja, ki ustrezajo zahtevam v različnih scenarijih, zaradi česar je najprimernejši cenovno ugoden čistilni aktuator brez palice za splošne avtomatizirane proizvodne linije.

Pozicioniranje jedra in strukturne značilnosti

• Pogon magnetne sklopke in čista zmogljivost brez puščanja: Vgrajeni trajni magneti visoke trdnosti na batu in drsni mizi uresničujejo nemehanski sinhronski prenos. Popolnoma zaprt valj odpravlja uhajanje zraka in emisije prahu ter se popolnoma prilagaja strogim čistim delovnim okoljem v industriji elektronike, medicinske opreme in živilskopredelovalne industrije.

• Klasična osnovna struktura in visoka stroškovna zmogljivost: Serija CY1 z minimalistično mehansko strukturo z manj komponentami učinkovito zmanjšuje proizvodne stroške in ponuja višjo stroškovno konkurenčnost kot nadgrajena serija CY3. Osnovni model CY1B nima vgrajene montažne površine in za namestitev potrebuje podporne nosilce z dvojnim koncem. Opremljen je z osnovno konfiguracijo obroča, odpornega proti obrabi, in obroča, odpornega proti prahu, ima minimalni delovni tlak 0,18 MPa, z nekoliko krajšo življenjsko dobo, vendar je popolnoma primeren za običajne standardne delovne pogoje.

• Raznovrstni izvedeni modeli za popolno pokritost: Celotna ponudba izdelkov pokriva več vrst vodil, ki ustrezajo različnim zahtevam glede natančnosti in obremenitve:

• CY1B: Osnovni tip brez vodilne strukture in montažne površine, ki zahteva zunanje vodilne tirnice in nosilce z dvojnim koncem.

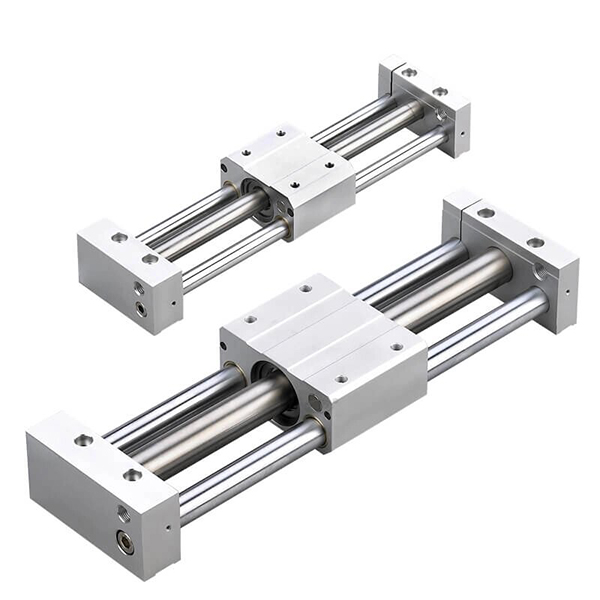

• CY1S: Tip drsnega vodila z vgrajenim drsnim ležajem, ki podpira delovanje z majhno obremenitvijo brez zunanjih vodil.

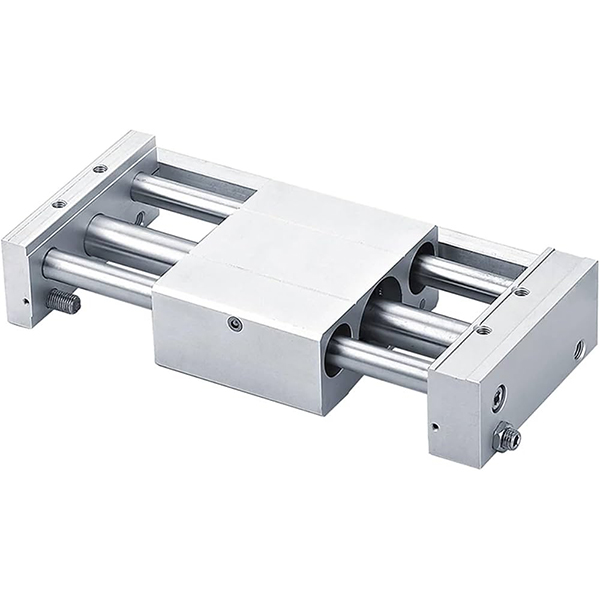

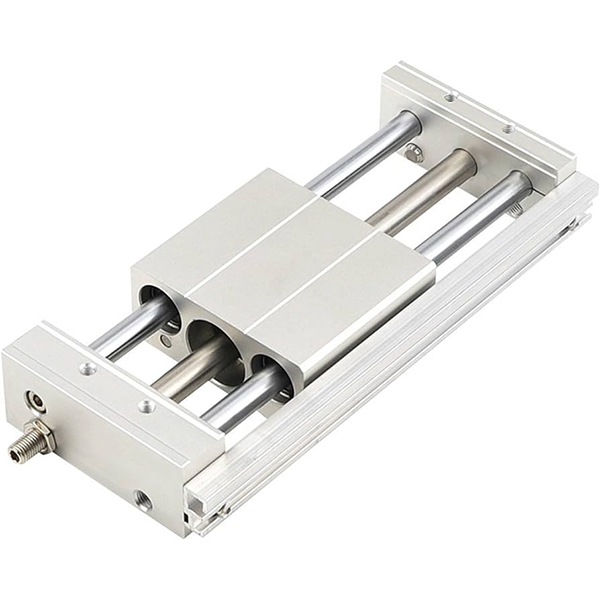

• CY1L: vodilo s krogličnimi ležaji z izjemno gladkim drsenjem in povečano nosilnostjo za stabilno visokofrekvenčno gibanje.

• CY1H: Visoko natančen tip vodenja z odlično ponavljajočo natančnostjo pozicioniranja za scenarije natančnega prenosa.

• CY1F: Nizkoprofilni tanek tip z 29 % zmanjšano celotno višino, popolnoma primeren za ultrakompaktne prostore za namestitev opreme.


• Standardni medpomnilnik in izbirna konfiguracija visoke hitrosti: Standardni dvostranski gumijasti blažilniki učinkovito absorbirajo delovne udarce in zmanjšajo hrup med vožnjo. Izbirni zunanji hidravlični blažilniki podpirajo stabilno delovanje pri največji hitrosti 500 mm/s za srednje-visoke hitrostne ciklične delovne pogoje.

• Široka združljivost magnetnih stikal: Rezervirani utori za univerzalno stikalo na ohišju cilindra so združljivi z magnetnimi stikali serije D-M9 in serije D-A9, kar omogoča namestitev poljubnega položaja in prilagodljivo povratno informacijo signala giba.

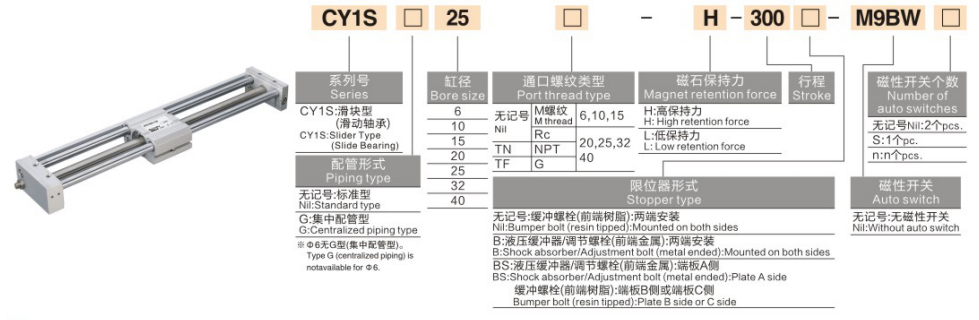

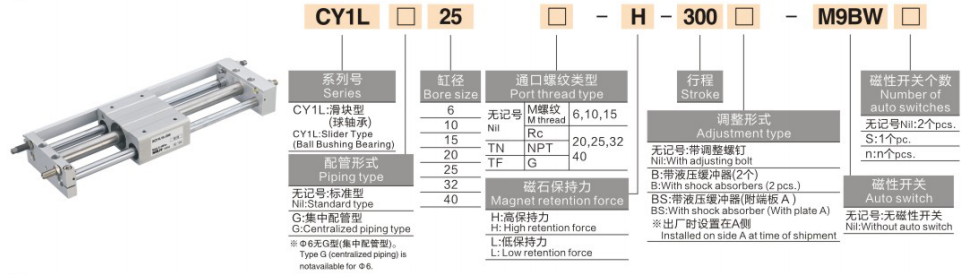

Celotno pravilo kodiranja modela

Primeri modelov: CY1B20-500 | CY1S40-800-M9PL

Referenčni primeri standardnega naročila

• CY1B20-500: izvrtina 20 mm, gib 500 mm, osnovni tip brez magnetnega stikala

• CY1S40-800-M9PL: izvrtina 40 mm, hod 800 mm, tip drsnega vodila z magnetnim stikalom za položaj

Osnovne tehnične specifikacije (20 ℃ standardni pogoj)

1. Osnovne splošne specifikacije

• Način delovanja: Brezkontaktni sinhroni prenos z dvojno delujočo magnetno sklopko

• Delovna tekočina: stisnjen zrak (standard delovanja brez olja)

• Temperatura okolja: 5~60 ℃ (delovno okolje brez zmrzovanja)

• Razpon delovnega tlaka: 0,18 ~ 0,7 MPa; Preizkusni tlak: 1,05 MPa

• Standardna delovna hitrost: 50~500mm/s

• Način medpomnilnika: Standardni gumijasti odbojnik z dvojnim koncem; izbirni zunanji hidravlični blažilnik za visoke hitrosti

• Magnetna zadrževalna sila: 49~2450N (postopno narašča z velikostjo izvrtine)

2. Tabela ključnih parametrov delovanja (@0,5 MPa)

Smernice za osnovno konfiguracijo in izbiro

1. Izbira velikosti izvrtine glede na obremenitev in potisk

• φ6~φ15 (mikro lahka obremenitev): Primeren za obremenitve ≤2,5 kg, namenjen prenosu preciznih komponent s kratkim hodom v miniaturni elektronski precizni opremi.

• φ20~φ32 (splošna lahka obremenitev): Ujemanje z majhno obremenitvijo 4~10 kg, idealno za običajne operacije potiskanja in vlečenja z dolgim ​​gibom (≤1000 mm) v splošnih avtomatiziranih proizvodnih linijah.

• φ40~φ63 (srednja obremenitev): Uporabno za scenarije srednje obremenitve 16~40 kg, popolnoma prilagojeno rokovanju z dolgim ​​hodom in visokofrekvenčnim cikličnim delovnim pogojem v opremi za avtomatizacijo pakiranja in logistike.

2. Izbira modela in vodilnega sistema

• Osnovni tip CY1B: Cenovno najučinkovitejši model brez vgrajene vodilne strukture. Zunanja linearna vodila so obvezna, primerna za proračunsko občutljive projekte in opremo z rezerviranimi vodilnimi strukturami.

• Vrsta drsnega vodila CY1S: Opremljen z vgrajenim drsnim ležajnim vodilom, ki ne potrebuje zunanjih pomožnih vodil za majhne obremenitve (≤10 kg), odlikuje ga preprosta namestitev in široka univerzalnost.

• Vrsta vodila krogličnega ležaja CY1L: Sprejema visoko natančno strukturo krogličnih ležajev z ultra nizkim drsnim uporom in podaljšano življenjsko dobo, posebej zasnovano za ciklične delovne pogoje pri visokih hitrostih in visokih frekvencah.

• CY1H visoko natančna vrsta: Konfiguriran z natančnim linearnim vodilnim mehanizmom, ki dosega ponavljajočo se natančnost pozicioniranja do ±0,02 mm, uporabno za visoko natančno pozicioniranje in scenarije prenosa na mikro razdalje.

• CY1F Vrsta nizkega profila: Optimizirana tanka struktura z 29 % zmanjšano skupno višino, ki rešuje problem omejenega navpičnega prostora za namestitev kompaktne avtomatizirane opreme.

3. Izbira okolja in funkcionalne konfiguracije

• Prilagoditev čistemu okolju: Zasnova brezkontaktnega magnetnega prenosa brez puščanja in brez prahu izpolnjuje higienske proizvodne standarde; Modela CY1S in CY1L sta prednostna za dolgotrajno delovanje v čistih prostorih.

• Hitra nadgradnja delovnih pogojev: Opremite z zunanjimi hidravličnimi blažilniki za odpravo končnih udarcev, ki stabilno podpirajo neprekinjeno hitrost delovanja do 500 mm/s.

• Natančna povratna informacija o položaju: Ujemanje z magnetnimi stikali serije D-M9 ali serije D-A9 za uresničitev večtočkovnega pozicioniranja giba in izhod signala v realnem času.

Tipični scenariji industrijske uporabe

• Prenos materiala v čisti sobi: Struktura magnetnega sklopa brez onesnaževanja se pogosto uporablja za ravnanje z materialom na dolge razdalje v delavnicah za polprevodnike in LCD brez prahu, pri čemer se izogiba sekundarni kontaminaciji čistih delovnih okolij.

• Pakirna linija Premik obdelovanca: Visoko stroškovno učinkovita zasnova se prilagaja dolgemu potiskanju in vlečenju lahkih in srednje zahtevnih obdelovancev v opremi za pakiranje hrane in farmacevtskih izdelkov, z nizko stopnjo napak in preprostim vsakodnevnim vzdrževanjem.

• Avtomatsko krmiljenje vrat opreme: Kompaktna struktura brez palice prihrani zunanji prostor za namestitev, primerna za odpiranje in zapiranje z dolgim ​​hodom zaščitnih vrat opreme in ščitnikov proti prahu.

• Pozicioniranje montažne linije z dolgim ​​gibom: Sodeluje z ujemajočimi se vodilnimi moduli za doseganje stabilnega natančnega pozicioniranja v ultra dolgem gibu 1~1,5 m, ki izpolnjuje zahteve po neprekinjenem cikličnem pozicioniranju proizvodnih linij.

• Ekonomska alternativna rešitev: Idealna poceni zamenjava za visokocenovno serijo CY3 v projektih avtomatizacije z omejenim proračunom, ki v celoti izpolnjuje osnovne zahteve glede linearne vožnje z dolgim ​​gibom.

Primerjava osnovne zmogljivosti serije CY1 in CY3

Vodnik za hitro izbiro v treh korakih

1. Potrditev velikosti izvrtine: Izračunajte zahtevani potisk na podlagi teže tovora z varnostnim faktorjem ≥2. Priporočena pravila: ≤2,5 kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Potrditev tipa modela: izberite CY1B za izjemno nizek proračun; CY1S za vgradnjo brez vodil pri majhnih obremenitvah; CY1L za hitro in visokofrekvenčno delovanje; CY1H za zahteve po visoko natančnem pozicioniranju.

3. Potrditev specifikacije udarca: izberite standardni gib 50~1000 mm za običajno uporabo; izbirni podaljšani hod do 1500 mm za srednje dolge vožnje.

Povzetek v enem stavku

     Cilinder serije SOLH CY1 s klasično magnetno sklopko brez drogov je ekonomičen čisti aktuator brez puščanja z raznolikimi modeli vodenja, ki služi kot cenovno ugodna osnovna linearna pogonska rešitev z dolgim ​​hodom za splošno avtomatizacijo lahkih do srednjih obremenitev in opremo za čiste prostore.
