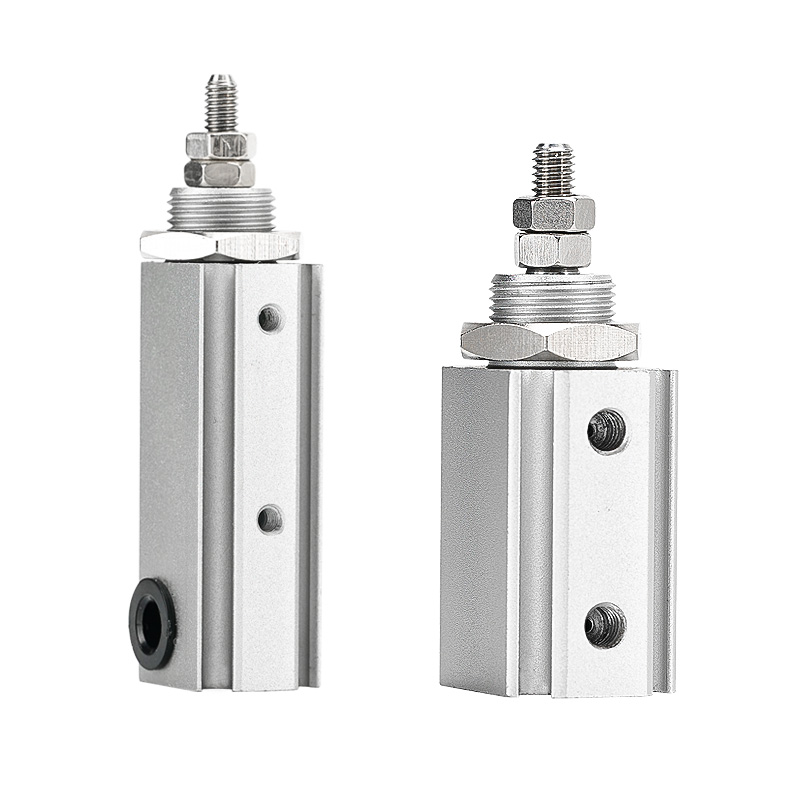

CJP2 Series Pin Cilinder (dvojno delujoč)

Dvojno delujoči zatič serije CJP2 (kompaktni mikro cilinder)

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH CJP2 je kompakten dvojno delujoč zatič. Glavne prednosti: ultra kratko telo, lahka struktura, stabilen dvosmerni potisk in zanesljivo visokofrekvenčno delovanje. Zasnovan za dvosmerno natančno potisno-vlečno gibanje v zaprtem prostoru, srednjih mikro obremenitvah in avtomatiziranih postajah z visokim ciklom. Je glavni model za mikro dvosmerne aplikacije linearne vožnje.

Osnovna struktura in značilnosti oblikovanja

     -- Način pogona: dvojno delujoč (dovod zraka tako za podaljšanje kot za vlečenje). Razpon izvrtin: Ø4 / 6 / 10 / 16 mm, pokriva mikro do majhne obremenitve.

     -- Struktura: ohišje iz ekstrudiranega aluminija (nadgrajeno iz tradicionalne medeninaste različice), 55 %~65 % lažja teža. Opremljen z gumijastimi blazinami na obeh koncih za zmanjšanje udarcev in hrupa.

     -- Vsestranska montaža: na voljo je 6 konfiguracij montaže: osnovni tip, montaža na ploščo, montaža na prirobnico, montaža na nogi, montaža na zatič in montaža na zaklep za namestitev v različnih smereh.

     -- Združljivost s senzorjem: Vse specifikacije zgrajene z magnetnim obročem, podpirajo namestitev dveh magnetnih stikal, vključno z minimalno izvrtino Ø4 in gibom 5 mm brez dodatnih nosilcev.

     -- Material in tesnjenje: tesnila iz trdega anodiziranega aluminija + NBR, delovanje brez olja, primerno za čista ali rahlo mastna okolja. Mehanska življenjska doba ≥3 milijone ciklov.

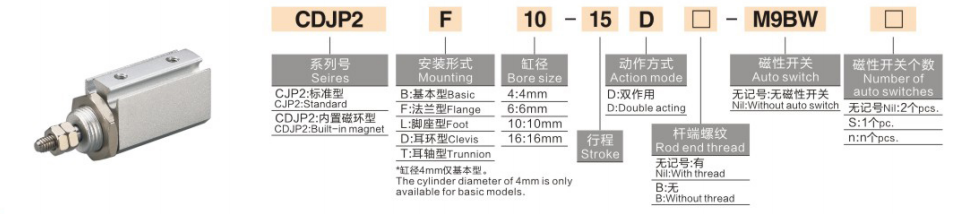

Celotno pravilo kodiranja modela

  1. Primer modela: CDJP2B10-15D-M9B

   2. Referenčni primeri standardnega naročila

     -- CJP2B6-20D: izvrtina 6, gib 20, dvojno delujoči osnovni tip, brez magnetnega obroča

     -- CDJP2F4-10D: izvrtina 4, hod 10, pritrditev na ploščo, vgrajen magnetni obroč

     -- CDJP2B16-30D-2M9B: vrtina 16, hod 30, osnovni tip, opremljen z dvema stikaloma M9B

Univerzalne osnovne tehnične specifikacije (@0,5 MPa, dvojno delovanje)

Ključne konkurenčne prednosti

   1. Ultra-kratko lahko telo

     -- Celotna dolžina skrajšana za 6~9,5 mm v primerjavi s podedovanim modelom CJP, teža zmanjšana za 55 % ~ 65 %, kot nalašč za zelo omejeno namestitev.

   2. Stabilen dvosmerni izhod

     -- Dvojno delujoča zasnova brez povratne vzmeti. Dvosmerni potisk je za 30 % ~ 50 % višji od enakovrednih enosmernih valjev, primeren za 100 g ~ 5 kg tovora.

   3. Visokofrekvenčno in tiho delovanje

     -- Gumijasta blazina + tesnilo z nizkim trenjem. Hitrost delovanja 50~500mm/s, stabilno nad 200cpm, udarni hrup ≤60dB.

   4. Večkratna montaža in polni magnetni obroč standard

     -- 6 montažnih oblik se prilagaja zapleteni postavitvi orodja. Magnetni obroč, opremljen za vse velikosti, tudi minimalna izvrtina Ø4 podpira dvojna magnetna stikala za priročno spremljanje položaja.

   5. Zasnova brez olja in dolga življenjska doba

     -- Združljivo s čistimi proizvodnimi linijami. Ohišje iz utrjenega aluminija in proti obrabi odporna tesnila zagotavljajo stabilno delovanje v ≥3 milijonih ciklov.

Možnosti namestitve in tipične industrijske uporabe

    1. Montažni obrazci

     -- Osnovni tip (B): aksialna pritrditev končnega zunanjega navoja za naravnost push-pull

     -- Vrsta plošče (F): ohišje, vdelano v ploščo opreme za izjemno tanko postavitev

     -- Tip prirobnice (L): pritrditev prirobnice na strani palice za aplikacije z navpično obremenitvijo

     -- Tip noge (T): spodnji nosilec za nogo za horizontalno bočno potiskanje in vlečenje

   2. Tipični scenariji uporabe

     -- 3C Electronics: prijemanje mikrokomponent, izmet čipa, preskus vzdržljivosti gumbov, miniaturno premikanje šablone

     -- Natančna oprema: preklapljanje mikro ventila, pozicioniranje vlaken, fina nastavitev instrumenta, aktiviranje miniaturnega drsnika

     -- Splošna avtomatizacija: visokofrekvenčno nalaganje/razkladanje, luščenje etiket, prenos obdelovanca s kratkim hodom

     -- Medicinski pripomočki: teleskopsko gibanje majhnih instrumentov, pogon z mikro tekočinami, sklopi za natančno pozicioniranje

Primerjava izbire: mikrocilindri CJP2 VS CJ1 VS CJP

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine glede na tovor

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Rezervirajte ≥30 % varnostne rezerve.

  2. Potrditev kapi

     -- Izberite hod glede na zahtevano vožnjo; dajte prednost krajšim udarcem za stabilno visokofrekvenčno kroženje.

   3. Ujemanje konfiguracije

     -- Zaprtozančno krmiljenje položaja: Opremite dve magnetni stikali M9B za dvosmerno povratno informacijo o položaju.

     -- Postavitev namestitve: tip plošče (F) za vgrajeno opremo; osnovni tip (B) za aksialni navojni sklop.

Povzetek v enem stavku

     Kompaktni pnevmatski cilinder z dvojno delujočim zatičem SOLH CJP2 ima izjemno kratko in lahko telo, dvosmerno stabilen potisk, gumijasto blazino in 6 različic vgradnje; Različica CDJP2, vgrajen magnetni obroč, združljiv s stikali serije M9, idealen mikro linearni aktuator za dvosmerne kratkohodne potisne in vlečne naloge v 3C, natančnih instrumentih in opremi za medicinsko avtomatizacijo.
