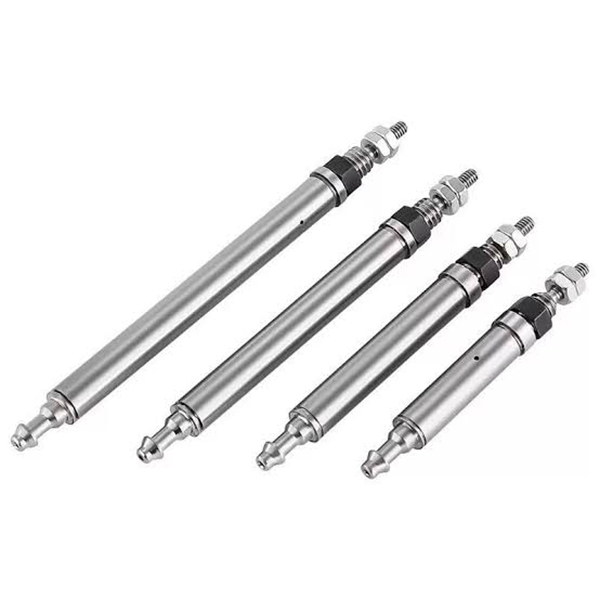

Miniaturni zatič serije CJ1 (ultra majhen mikro zračni cilinder φ2,5 / φ4 mm)

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH CJ1 so ultraminiaturni cilindri z enojnim/dvostranskim delovanjem. Glavne prednosti: izjemno kompakten majhen obris, lahka konstrukcija, nizek izhodni potisk in hiter odziv. Zasnovan za natančno vožnjo v zaprtem prostoru, opravila potiskanja in vlečenja mikro obremenitev, miniaturne postaje za elektroniko in avtomatizacijo 3C. Je glavni aktuator za aplikacije mikro avtomatizacije.

Osnovna struktura in značilnosti oblikovanja

     -- Vrste pogonov: enojno delovanje (povratna vzmet) in dvojno delovanje. Možnosti izvrtine: φ2,5 (izključno enojno delovanje); φ4 (na voljo za enojno/dvojno delovanje).

     -- Strukturne značilnosti: Okroglo telo, batnica z vitkim zatičem, brez vgrajene blazine, osnovna montaža na končni navoj. Zunanji premer telesa modela φ4 le 4 mm, neto teža le nekaj gramov.

     -- Dinamična zmogljivost: struktura brez blazin omogoča hiter odziv bata. Hitrost delovanja: 50~500mm/s, primerna za visokofrekvenčna gibanja kratkega hoda.

     -- Material in tesnjenje: ohišje iz trdega eloksiranega aluminija, tesnilne komponente iz NBR, zasnova brez olja, združljiva s čistimi ali rahlo mastnimi delavnicami.

     -- Fleksibilna namestitev: Osnovna različica z navoji na obeh koncih za aksialno pritrditev. Usmerjenost odprtin na glavi ob palici je mogoče nastaviti za ±90°, kar je priročno za napeljavo cevi v utesnjenih postavitvah.

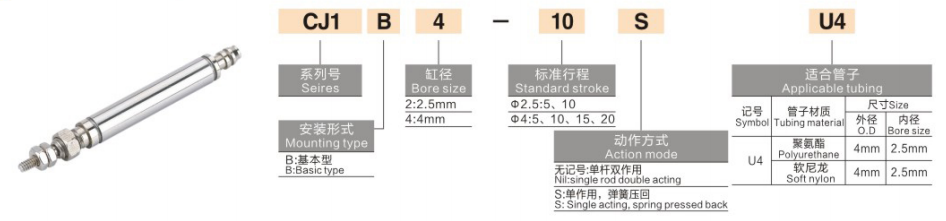

Celotno pravilo kodiranja modela

   1. Primer modela: CJ1B4-10SU4

   2. Referenčni primeri standardnega naročila

     -- CJ1B2-10SU4: izvrtina 2,5, gib 10, povratna vzmet z enojnim delovanjem

     -- CJ1B4-15U4：Vrtina 4, gib 15, dvojno delujoč

     -- CJ1B4-5SU4: izvrtina 4, gib 5, povratna vzmet z enojnim delovanjem

Tehnične specifikacije univerzalnega jedra (dovodni tlak 0,5 MPa)

Ključne konkurenčne prednosti

   1. Ultra-miniaturni odtis za tesen prostor za namestitev

     -- Najmanjša izvrtina φ2,5, zunanji premer ohišja φ4, teža samo 2~3,5 g, enostavno integriran v ultrakompaktne postavitve opreme.

   2. Natančna linearna vožnja z nizkim potiskom

     -- Obseg izhodnega potiska 0,64~6,3N @0,5MPa, idealen za mikro obremenitve ≤100g, preprečuje poškodbe občutljivih majhnih obdelovancev zaradi udarcev.

   3. Visokofrekvenčni hiter odziv

     -- Struktura brez blazin zagotavlja hitro aktiviranje, podpira ≥300 ciklov na minuto pri kratkem hodu za povečanje učinkovitosti proizvodnje.

   4. Delovanje brez olja in dolga življenjska doba

     -- Tesnilni sistem NBR podpira stisnjen zrak brez olja za čista proizvodna okolja; mehanska življenjska doba ≥3 milijone ciklov.

   5. Nastavljiva smer vrat in enostavna montaža

     -- Zračna odprtina na strani palice, vrtljiva za ±90°. Dvostranski zunanji navoj omogoča neposredno aksialno zaklepanje brez dodatnih pritrdilnih nosilcev, kar poenostavi zagon na mestu.

Možnosti namestitve in tipične industrijske uporabe

   1. Montažni obrazci

     -- Montaža z aksialnim navojem: neposredno privijte oba konca na opremo za ravno gibanje potisni-vleci

     -- Montaža stranskega nosilca: izbirni miniaturni nosilec za bočno namestitev, primeren za nihanje ali bočno vožnjo

   2. Tipični scenariji uporabe

     -- 3C & Electronics: testiranje vzdržljivosti mobilnih gumbov, vpenjanje mikro plastičnih delov, izmet in pozicioniranje čipov

     -- Natančna instrumentacija: preklapljanje mini ventilov, pozicioniranje z optičnimi vlakni, mehanizmi za fino nastavitev

     -- Splošna avtomatizacija: nalaganje/razkladanje mikro komponent, luščenje lahkih etiket, aktiviranje miniaturne šablone

     -- Medicinska oprema: teleskopsko gibanje majhnih instrumentov, mikro tekočinski pogon, sklopi za natančno pozicioniranje

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine glede na tovor

     -- φ2,5 za obremenitev ≤50g；φ4 za obremenitev 50~100g. Rezervirajte najmanj 50-odstotno varnostno rezervo zaradi lastnosti nizkega potiska.

   2. Potrditev kapi

     -- Izberite hod glede na zahtevano potovalno razdaljo; dajte prednost krajšim gibom za stabilno visokofrekvenčno delovanje.

   3. Izbira akcijskega načina

     -- Enostransko delovanje (s pripono S): enosmerno potisno/vlečno z vzmetno ponastavitvijo za varnostno zasnovo ob izpadu napajanja

     -- Dvojno delujoč: dvosmerno natančno linearno premikanje brez povratne vzmeti

Povzetek v enem stavku

     Ultra-miniaturni pin pnevmatski cilinder SOLH CJ1 je na voljo v različicah z enojno povratno vzmetjo in dvojno delujočimi različicami z izvrtino φ2,5 / φ4, ultralahko kompaktno zasnovo in nastavljivo smerjo zračnih odprtin, ki zagotavlja natančno mikro linearno gibanje z nizkim potiskom, široko uporabljeno za testiranje 3C, natančne instrumente in miniaturno medicinsko opremo za avtomatizacijo.
