Dušilna loputa za hitri izpušni plin serije ASV

Dušilna loputa za hitri izpušni plin serije ASV | Visokohitrostni pnevmatski krmilni ventil za hitrost 4 v 1 z dušilcem zvoka in pritrditvijo z enim dotikom

Znamka: SOLH by Richge Technology | Popolnoma združljiva zamenjava za izvirno serijo SMC ASV

1. Pregled izdelka

     Serija SOLH ASV je a4-v-1 integriran visokohitrostni pnevmatski regulacijski ventil ki združuje funkcijo hitrega izpuha, regulacijo dušenja izpušnih plinov, vgrajen dušilec zvoka in namestitev z enim dotikom. Za razliko od običajnih enofunkcijskih ventilov za regulacijo hitrosti ima serija ASV dvojno efektivno območje pretoka, ki omogoča hitro razširitev cilindra in nastavljivo tiho umikanje. Popolnoma rešuje protislovje med delovanjem valja z visoko hitrostjo in stabilno regulacijo hitrosti ter služi kot glavni prednostni ventil za visokofrekvenčne, hitre in nizkohrupne scenarije pnevmatske avtomatizacije, popolnoma zamenljiv z originalno serijo SMC ASV.

2. Osnovno delovno načelo in funkcije

     • Sesalni hod (NOT → VEN / Podaljšek cilindra): Notranji protipovratni ventil se popolnoma odpre z ničelnim uporom pretoka, kar ustvari dovod zraka z velikim pretokom. Močno izboljša hitrost iztegovanja cilindra in izpolnjuje zahteve hitrega delovanja pri visokih hitrostih.

     • Izpušni hod (IZHOD → EXH / umik cilindra): Kontrolni ventil se samodejno zapre. Izpušni zrak prehaja skozi natančno dušenje igelnega ventila za brezstopenjsko nastavitev hitrosti, medtem ko vgrajeni dušilec zvoka odpravlja hrup izpušnih plinov. Dosega nastavljivo hitrost umika in tiho delovanje.

     • Vrhunska zmogljivost visokega pretoka: Efektivna pretočna površina je približno2-krat več kot običajni ventili za regulacijo hitrosti serije AS, ki zagotavlja močno podporo pretoka za visokohitrostno gibanje cilindra in visokofrekvenčno ciklično delovanje.

3. Pravila kodiranja modela in definicija parametrov

  Tipičen primer modela: ASV310F-01-06A

     • ASV: Koda serije za plinski ventil za hitri izpušni plin 4 v 1 z dušilcem zvoka in pritrditvijo z enim dotikom

     • Koda velikosti (120/220/310/410/510): Ustreza specifikacijam vrat M3/M5/G1/8/G1/4/G3/8

     • F: Opremljen s hitrim priključkom z enim dotikom za hitro namestitev cevi

     • Koda teme (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Koda zunanjega premera cevi: Prilagodljivo na φ4/φ6/φ8/φ10/φ12 pnevmatske cevi

     • Definicija pripone: A= ročno kolo s potisnim zaklepom;S=navojno predhodno premazano tesnilo;N=brezelektrično nikljanje

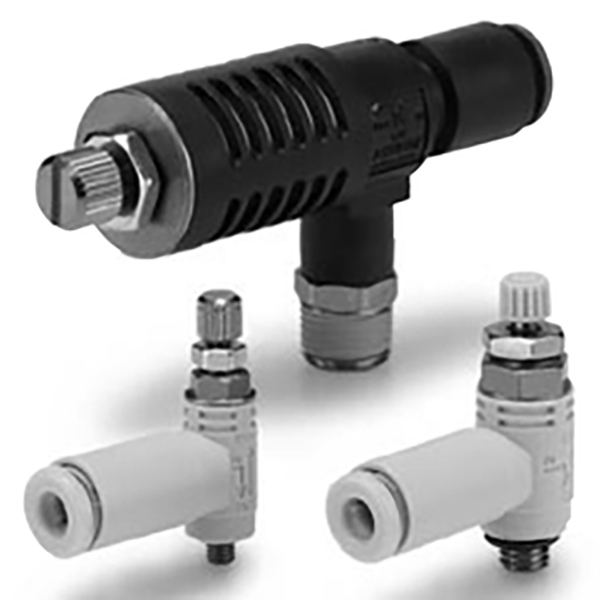

4. Dva strukturna tipa in značilnosti uporabe

 4.1 Tip kolena (ASV120F / ASV220F)

     • 90° kolenčna krmilna konstrukcija, enakega videza kot kolenčni krmilni ventil serije AS, kompaktna in prostorsko varčna.

     • Asimetrična zasnova vmesnika: vrata z navojem M3/M5 na eni strani, vrata za hitro namestitev z enim dotikom na drugi strani.

     • Idealno za miniaturne in majhne cilindre ter scenarije postavitve opreme za ozek prostor.

  4.2 T-Type Straight Through (ASV310F / 410F / 510F)

     • Struktura s tremi odprtinami: dovod zraka z navojem IN, izhod zraka s hitrim priklopom OUT, vgrajena tiha izpušna odprtina EXH.

     • Večja efektivna površina pretoka in nižji upor pretoka, kar poveča hitrost delovanja cilindra.

     • Prednostna struktura za standardne, srednje in velike cilindre za visoke hitrosti.

5. Tabela standardnih specifikacij celotne serije

6. Osnovni tehnični parametri in konfiguracija materiala

7. Razlika pri izbiri: ASV v primerjavi z običajnim ventilom za regulacijo hitrosti serije AS

8. Strokovne smernice za namestitev in delovanje

     • Usmerjena namestitev: Namestite strogo v skladu s puščico na ohišju ventila. PovežiteIN vrata na elektromagnetni ventil inOUT vrata na valj, da preprečite vzvratno namestitev, ki povzroči nenormalno regulacijo hitrosti.

     • Hitra cevna povezava: Plosko odrežite pnevmatsko cev in jo do konca vstavite v priključek z enim dotikom, dokler ne zaslišite zvoka "klik", kar potrjuje trdno in zrakotesno povezavo.

     • Zaklepanje, odporno na vibracije: Zavrtite ročno kolo, da prilagodite pretok izpušnih plinov in hitrost cilindra.Za zaklepanje pritisnite ročno kolo in preprečite zanašanje hitrosti zaradi vibracij opreme;povlecite ročno kolo, da odklenete za sekundarno prilagoditev.

Povzetek v enem stavku

     Serija SOLH ASV je profesionalni visokohitrostni pnevmatski regulacijski ventil 4 v 1, ki vključuje hiter izpuh, dušenje izpušnih plinov, tiho zmanjšanje hrupa in namestitev z enim dotikom. Z dvojnim pretočnim območjem, antivibracijsko strukturo s potisnim zaklepom in ognjevarnim vzdržljivim materialom popolnoma izpolnjuje zahteve pnevmatskih cilindrov po visoki hitrosti, visoki frekvenci in tihem delovanju, saj je optimalna zamenjava za nadgradnjo običajnih ventilov za regulacijo hitrosti serije AS.
