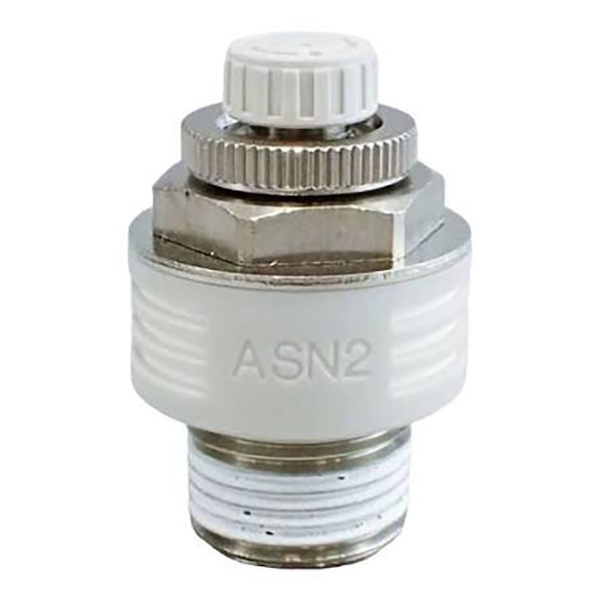

Dušilni ventil serije ASN2 z dušilcem zvoka

Izpušni dušilni ventil serije ASN2 z dušilcem | Integriran nadzor hitrosti in ventil za zmanjšanje hrupa

Znamka: SOLH by Richge Technology | Vgrajeni pnevmatski dušilec dušilca, združljiv s SMC

1. Pregled izdelka

     Serija SOLH ASN2 jevse-v-enem izpušni dušilni ventil z vgrajenim dušilcem zvoka, posebej zasnovan za neposredno montažo na izpušno odprtino EXH pnevmatskih elektromagnetnih ventilov. Združuje regulacijo hitrosti izpušnih plinov in funkcije za zmanjšanje hrupa v eni enoti, kar odpravlja potrebo po ločeni namestitvi dušilca. Nadgrajeni ASN2-A iz smole ima lahko ohišje, natančno nastavitev lestvice in funkcijo zaklepanja s pritiskom navzdol, ki je sprejela strukturo za dušenje natančnega igelnega ventila in zasnovo nastavitve proti padcem. Je stroškovno učinkovita, prostorsko varčna in visoko stabilna rešitev za nadzor hitrosti izpušnih plinov za standardna vezja pnevmatskih elektromagnetnih ventilov.

2. Osnovne delovne funkcije in prednosti

     • Namestitev posebnega solenoida EXH: Za razliko od dušilnih ventilov na koncu cilindra je ASN2 izključno nameščen na izpušnih odprtinah elektromagnetnega ventila za profesionalno regulacijo hitrosti dušenja na izhodu, kar optimizira celotno postavitev pnevmatskega tokokroga.

     • Natančna logika dušenja izpušnih plinov: Standardna regulacija dušenja na izhodu; vrtenje v smeri urinega kazalca zmanjša pretok zraka za počasnejše gibanje cilindra, vrtenje v nasprotni smeri urinega kazalca poveča pretok zraka za hitrejše delovanje, kar omogoča brezstopenjsko nastavitev hitrosti.

     • Visoko učinkovit integriran dušilec zvoka: Vgrajena visokozmogljiva struktura za zmanjšanje hrupa, ki dosega zmanjšanje hrupa za več kot 20 dB tudi pri pogojih največjega pretoka, učinkovito rešuje onesnaženje s hrupom pnevmatskega izpušnega plina.

     • Struktura igelnega ventila proti padcu: Nastavitveni gumb ima zasnovo proti zrahljanju in padcu, kar preprečuje odpadanje gumba in odstopanje parametrov zaradi dolgotrajnih vibracij opreme, kar zagotavlja stabilno dolgoročno delovanje.

3. Pravila kodiranja modela in definicija specifikacije

     Tipičen primer modela: ASN2-02A

     • ASN2: koda serije za integrirani izpušni dušilni ventil z dušilcem zvoka

     • Koda kalibra: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Pripona: Nadgrajena vrsta lahke smole, opremljena s potisno zaklepno strukturo in natančnim okencem lestvice

     • S Pripona: Navoj je predhodno prevlečen s tesnilnim sredstvom za večjo tesnost

     • N Pripona: NPT ameriški standardni navoj (privzeti navoj R brez pripone)

4. Standardne specifikacije in parametri celotne serije

5. Osnovni tehnični parametri

6. Nadgrajene lastnosti vrste smole ASN2-A

     • Izjemno lahek dizajn: Uporabljen je material iz smole visoke trdnosti, teža je zmanjšana za približno 80 % v primerjavi s tradicionalnim kovinskim glavnim ohišjem, kar zmanjšuje obremenitev izpušne odprtine elektromagnetnega ventila.

     • Okno za natančno lestvico: Opremljen z nonijusnim indikatorjem skale, ki podpira 1/4 krog mikronastavitev. Parameter pretoka je viden in ga je mogoče količinsko opredeliti, kar omogoča standardizirano in ponovljivo upravljanje pretoka.

     • Priročno zaklepanje s pritiskom navzdol: Inovativna struktura zaklepanja potisnega gumba. Po nastavitvi hitrosti lahko s pritiskom na gumb zaklenete položaj parametra, s čimer učinkovito preprečite zanašanje hitrosti zaradi vibracij opreme in zagotovite dosledno natančnost delovanja.

7. Razlika pri izbiri modela: ASN2 v primerjavi s serijo AS / ASV / ASC

8. Navodila za namestitev in previdnostni ukrepi

     • Standardni način namestitve: Neposredno privijte ventil na izpušno odprtino elektromagnetnega ventila EXH tako, da je ohišje ventila obrnjeno navzven, pri čemer ohranite dovolj delovnega prostora za dnevno prilagajanje hitrosti.

     • Veljavne omejitve vezja: Ni uporabno za tokokroge s kontrolnimi ventili srednjega položaja in pilotno vodenimi enosmernimi ventili, ki lahko povzročijo nenormalno delovanje cilindra in nestabilno delovanje.

     • Zaklepanje, odporno na vibracije: Po končanem odpravljanju napak pri pretoku zraka in hitrosti zaklenite gumb za nastavitev, da se izognete odstopanju hitrosti teka zaradi dolgotrajnih vibracij opreme.

Povzetek v enem stavku

     Serija SOLH ASN2 je integrirana dušilna loputa za plin in dušilnik zvoka, namenjena izpušnim odprtinam elektromagnetnega ventila. Z zmanjšanjem hrupa, natančno nastavljivo hitrostjo, strukturo, odporno na tresljaje proti padcem in možnostjo nadgradnje lahke smole, poenostavi namestitev pnevmatskega tokokroga, zmanjša hrup izpušnih plinov in je optimalen ekonomičen pripomoček za nadzor hitrosti in zmanjšanje hrupa za standardne pnevmatske solenoidne sisteme.
