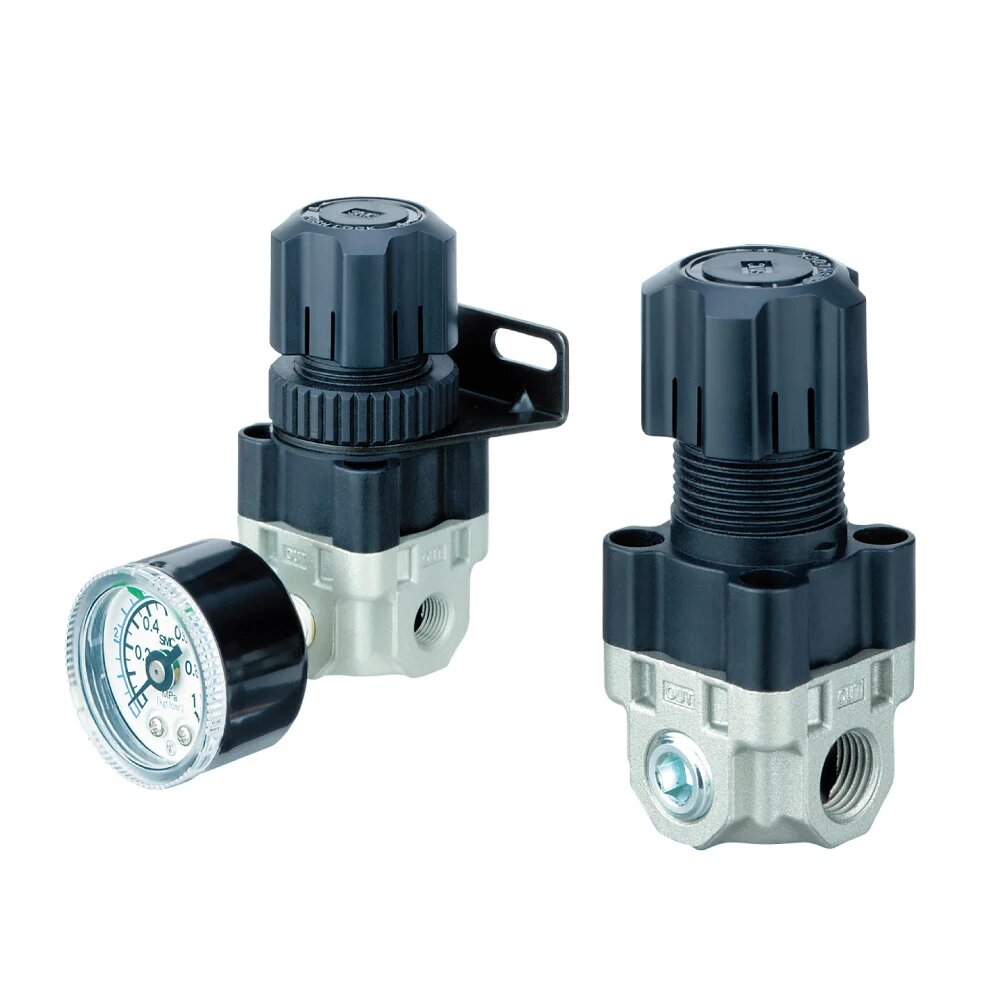

Kompaktni regulator tlaka serije ARX

Znamka:SOLH podjetja Richge Technology (睿其格科技)

Pozicioniranje izdelka

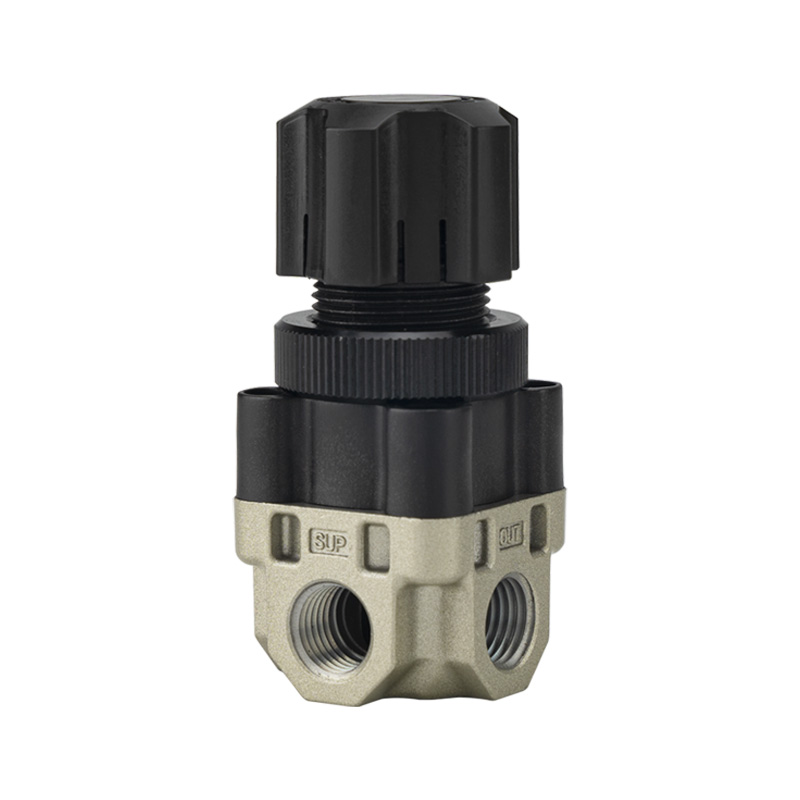

     Serija ARX, v kateri prevladuje model ARX20, je mini batni razbremenilni regulator, ki podpira največji vstopni tlak 2,0 MPa. Namenjen je kompaktni opremi z visokotlačnim dovodom zraka in scenariji natančnega prilagajanja z majhnim pretokom, združuje majhne dimenzije, nič neprekinjenega odvajanja zraka, veliko zmogljivost pretoka in prilagodljivo postavitev cevi z več vrati.

Zgradba in princip delovanja

     --Neposredno delujoča batna struktura z vgrajeno razbremenilno funkcijo

     --Maksimalni vhodni delovni tlak doseže 2,0 MPa, kar presega omejitev 1,0 MPa običajnih regulatorjev AR

     --Ničelna stalna poraba zraka brez trajnega odvajanja zraka

     -- En napajalni vhod, ki se ujema s tremi neodvisnimi izhodnimi vrati za raznolike cevi

     --Miniaturna splošna dimenzija: širina 35 mm, dolžina 80 mm, neto teža le 110 g

Ključne osnovne lastnosti

1. Visoka odpornost na vstopni tlak (osnovna prednost)

     Največji delovni tlak: 2,0 MPa; dokazni tlak: 3,0MPa. Na voljo sta dve različici nastavljivega tlaka: ARX20 za širok razpon 0,05–0,85 MPa, ARX21 za nizek tlak 0,05–0,30 MPa natančen nadzor.

2. Izjemno kompaktno in lahko ohišje

    Skupna velikost 35 mm × 80 mm, teža le 110 g, odlično vgrajen v ozke prostore za namestitev in integrirano opremo za avtomatizacijo.

3. Ničelna izguba zraka in povečan pretok

     Ničelna stalna poraba zraka za izjemno učinkovitost varčevanja z energijo. Njegova zmogljivost pretoka podvoji zmogljivost navadnih regulatorjev v istem velikostnem razredu.

4. Trojna izhodna vrata za prilagodljivo postavitev

     Trije izhodni priključki podpirajo večkanalno distribucijo plina, namestitev manometra ali zapiranje s slepim čepom. Priključek merilnika Rc1/8 je rezerviran, dodatni montažni nosilec pa omogoča večsmerno namestitev.

5. Stabilno delovanje brez vzdrževanja

     Veljavno temperaturno območje: -5 ℃ ~ +60 ℃. Samodejna razbremenitev sprosti presežni tlak za zaščito tokokroga. Notranja struktura brez mazanja zmanjša obremenitev dnevnega vzdrževanja.

Tabela tehničnih specifikacij

Razlaga kode modela

Primer: ARX20-01GB

     --ARX: Koda serije izdelka

     --20: Standardno območje tlaka; 21: Območje nizkega tlaka

     --01: Velikost vrat 1/4"

     --G = navoj G / N = navoj Rc / F = navoj NPT

     --B: Opremljen z montažnim nosilcem; P: Vrsta pritrditve na ploščo

     --Pripona G: prihaja z ustreznim manometrom

Tipični scenariji uporabe

     Majhni visokotlačni zračni kompresorji 2,0 MPa Natančno pihanje zraka in oprema za doziranje tekočine Vgrajeni kompaktni pnevmatski stroji za avtomatizacijo Visokotlačni zračni testni krogi Laboratorijski analitični instrumenti, ki zahtevajo ničelno puščanje in stabilen izhodni tlak。

Povzetek v enem stavku

     Kompaktni batni regulator ARX podpira visok vstopni tlak 2,0 MPa z ničelno porabo zraka, trojnimi izhodnimi vrati in povečanim pretokom, kar služi kot optimalna rešitev za visokotlačno pnevmatsko regulacijo nizkega pretoka v majhnih velikostih.
