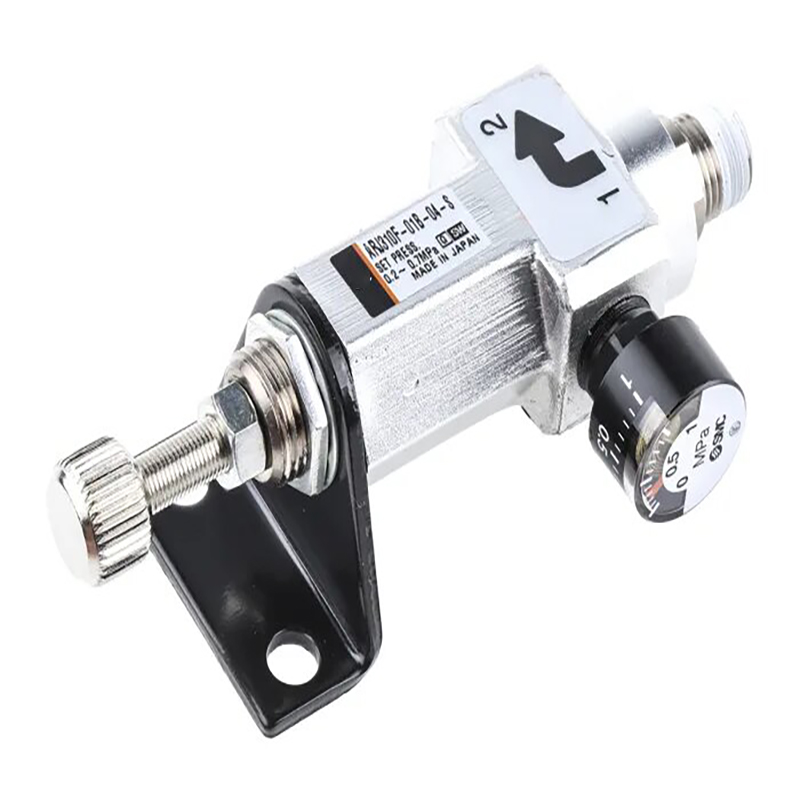

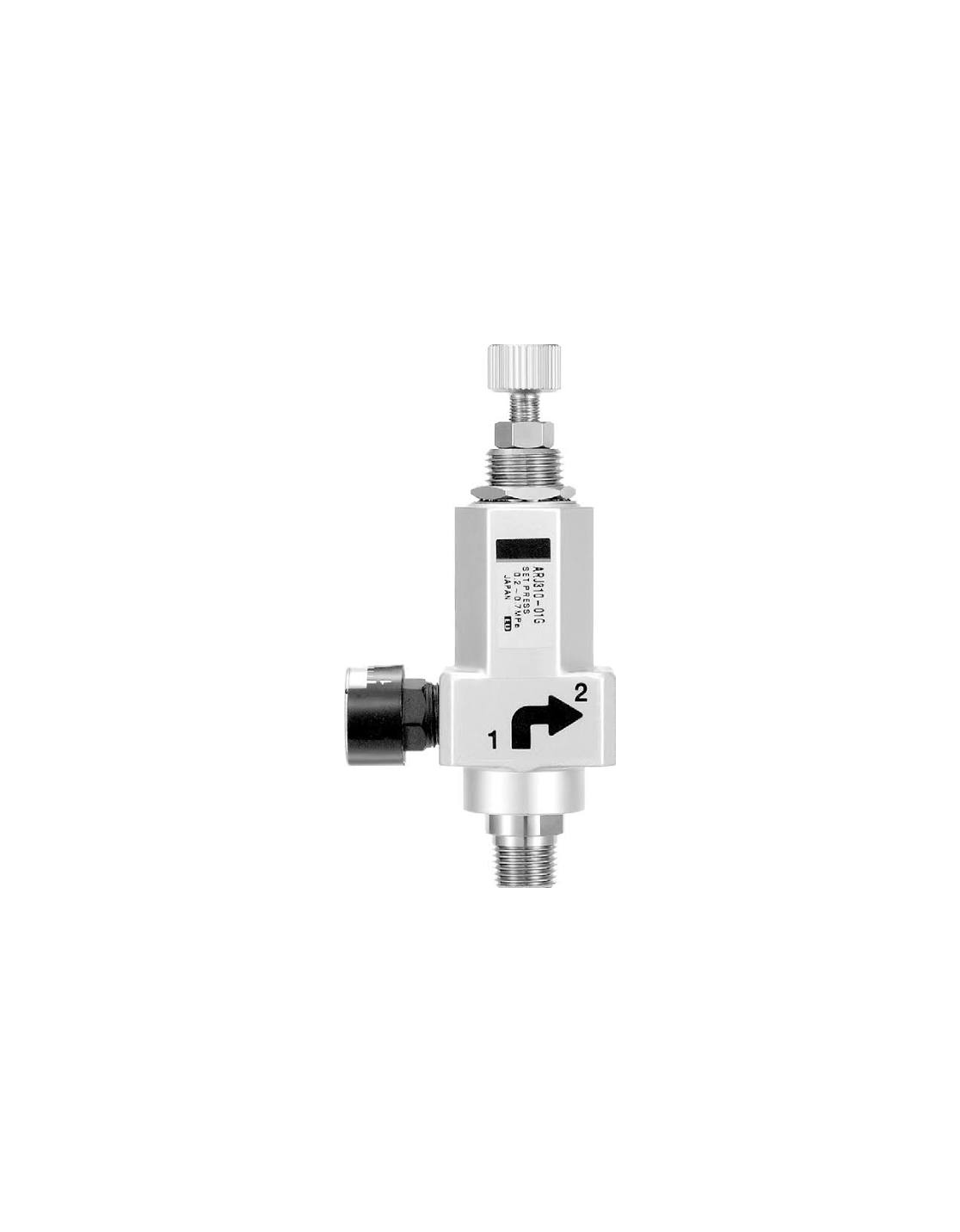

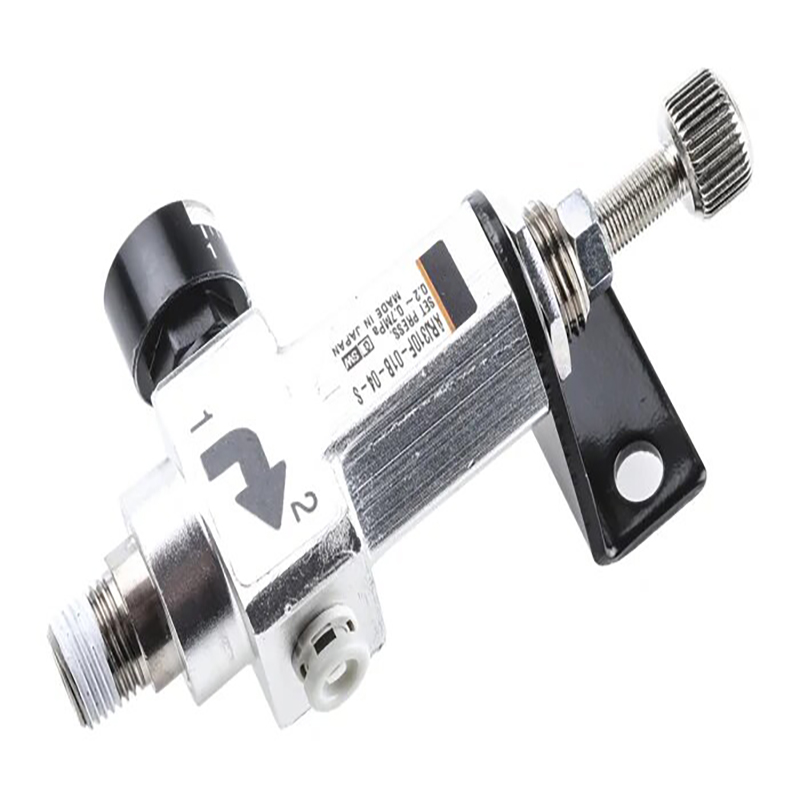

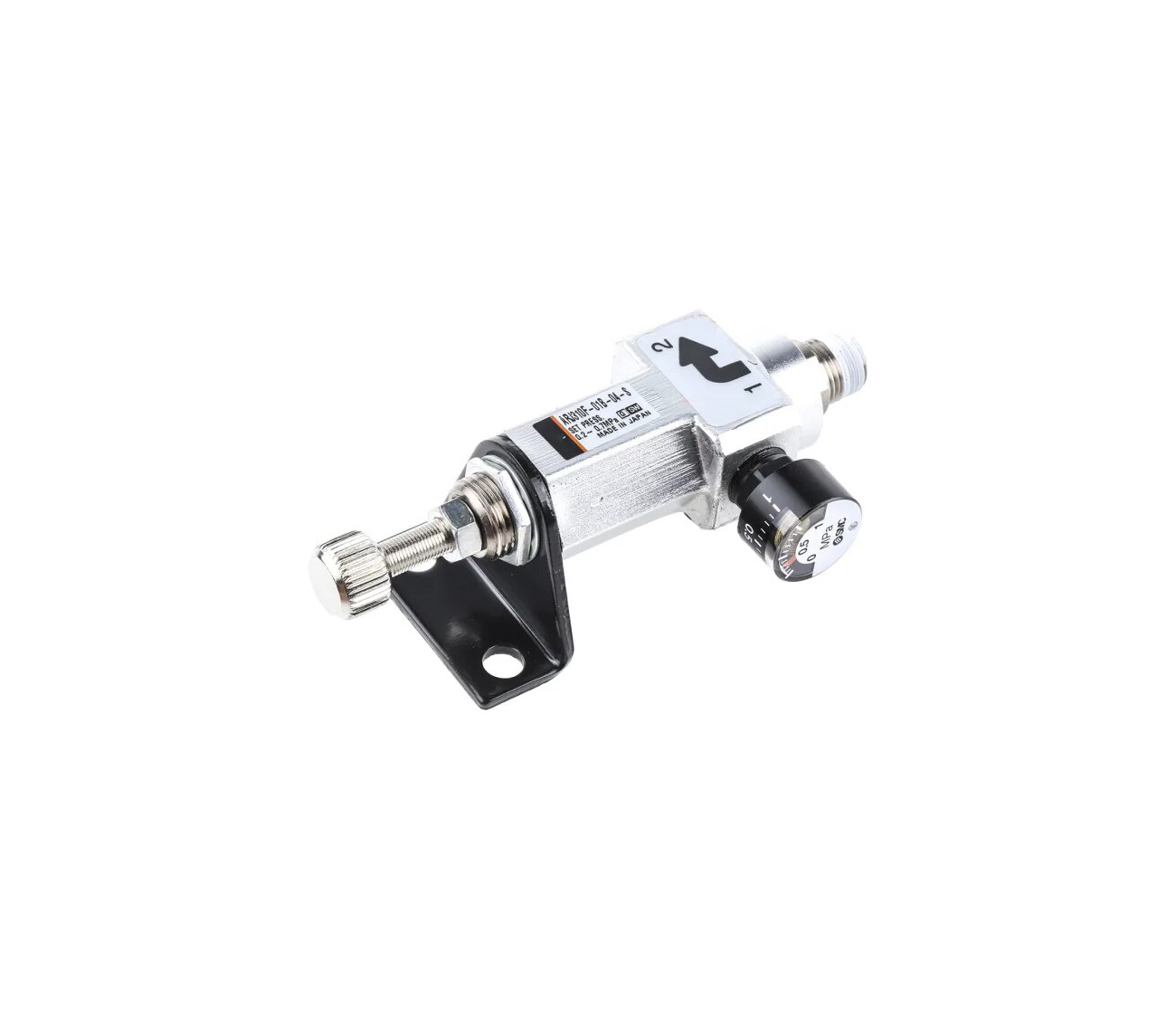

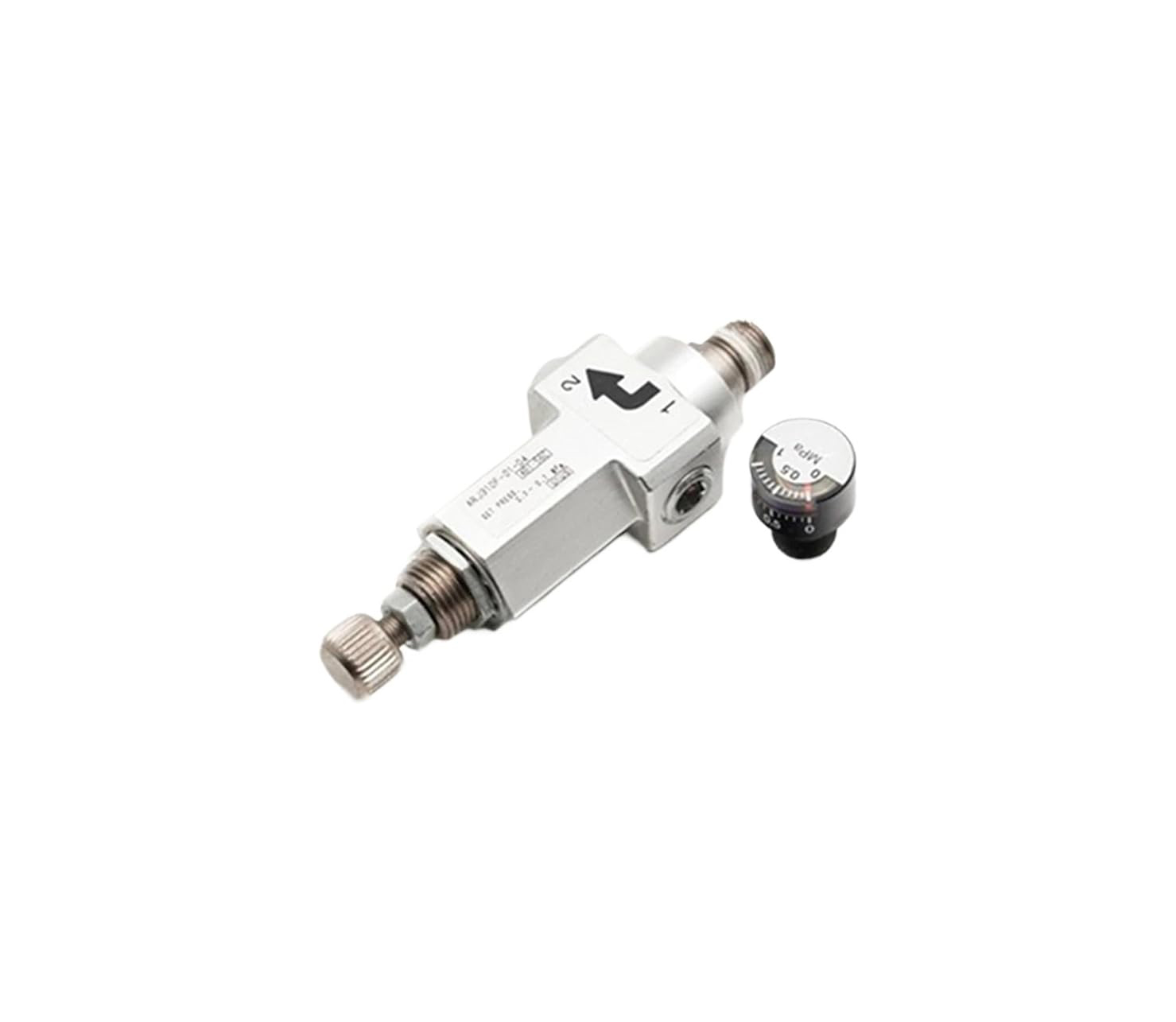

Miniaturni regulator tlaka serije ARJ310 (razbremenilno neposredno upravljanje)

Znamka:SOLH podjetja Richge Technology (睿其格科技)

Pregled izdelka

     Serija SOLH ARJ310 je neposredno delujoč razbremenilni ultrakompaktni natančni regulator tlaka za ozke prostore za namestitev in visoko natančen nadzor tlaka z nizkim pretokom. Njegove splošne dimenzije in zmogljivost so popolnoma zamenljive z originalnimi regulatorji SMC ARJ310 za neposredno zamenjavo opreme.

Struktura in osnovne funkcije

     --Zgradba: direktno delujoči batni tip z vgrajeno razbremenilno odprtino

     --Postavitev dveh vrat (IN / OUT); presežni tlak se samodejno izprazni skozi notranji razbremenilni kanal

     --Funkcija: Enakomerno zniževanje vstopnega zračnega tlaka na prednastavljeno izhodno vrednost, zatiranje nihanja tlaka in zagotavljanje zaščite pred nadtlakom

     -- Integrirana zasnova z vtičnico z enim dotikom in dvojnim izbirnim vhodnim navojem za prilagodljivo ožičenje

Tehnične specifikacije

     -- Delovni medij: čisti in splošni industrijski stisnjen zrak

     --Največji delovni tlak: 0,8 MPa

     --Dokazni tlak: 1,2 MPa

     --Nastavljivo območje tlaka

     --Standardno območje: 0,2–0,7 MPa

     --Nizkotlačna različica: 0,05–0,2 MPa

     -- Temperatura okolja in medija: -5 ℃ ~ +60 ℃ (brez notranjega zmrzovanja)

     --Neto teža: pribl. 65 g

     --Širina ohišja: 18,5 mm, primerno za gosto zlaganje razdelilnikov

     --Stopnja zaščite: IP65

Konfiguracija vrat

Vhodna odprtina (dva izbirna sloga)

     --M5×0,8 notranji navoj

     --Rc1/8 zunanji navoj

Izhodna vrata

     Rc1/8 notranji navoj z vgrajenim potisnim konektorjem, združljiv z metričnimi cevmi φ4/φ6, 5/32" in 1/4" imperialnimi cevmi

Gauge Port

     Notranji navoj Rc1/8, ustreza mini manometrom serije G15

Definicija kode modela (primer: ARJ310F-01-04)

     --ARJ310: Osnovna serija mini regulatorjev

     --F: opremljen z vgrajenim vtičnim priključkom; izpuščeno za polno navojno različico

     --01: standard navoja Rc1/8

     --04: Za cevi φ4; 06 predstavlja cev φ6

     --N01: možnost navoja NPT1/8

Vroče prodajani modeli

     --ARJ310-01: Različica s polnim navojem brez potisnih vrat

     --ARJ310F-01-04: Integrirana potisna cev za φ4 cev

     --ARJ310F-01-06: Integrirana potisna cev za φ6 cev

     --ARJ310F-N01-03: vhod z navojem NPT1/8

Glavne prednosti izdelka

     -- Izjemno majhna lahka zasnova: teža 65 g in ozko ohišje 18,5 mm ustreza zelo kompaktni postavitvi opreme

     -- Možnosti dvojnega vstopnega navoja (M5 / Rc1/8) za prilagajanje različnih postavitev cevi

     --Tovarniško izdelana potisna vtičnica odpravlja dodatne priključke in skrajša čas montaže

     --Vgrajen razbremenilni mehanizem samodejno sprosti nadtlak za stabilen izhodni tlak

     --Podpira metode dvojne pritrditve z matico plošče in zunanjim nosilcem

     --Neposredno delujoča struktura omogoča nizek zagonski tlak do 0,05 MPa

Tipični scenariji uporabe

     Mini zračni cilindri, drobna pnevmatska prijemala, natančne šobe za pihanje zraka Elektronska montaža, medicinske naprave, oprema za proizvodnjo polprevodnikov in pregledovanje Razpršilniki tekočin, instrumenti za testiranje uhajanja zraka Kompaktni stroji za avtomatizacijo, ventilski otoki in mini FRL enote za obdelavo zraka

Primerjava modelov: ARJ310 VS ARJ210

Povzetek v enem stavku

     Razbremenilni mini regulator tlaka ARJ310 ima ultrakompaktno ohišje, vhod z dvojnim navojem, vgrajen vtični priključek in visoko natančnost, ki služi kot optimalna rešitev za nadzor tlaka za kompaktne pnevmatske sisteme z nizkim pretokom.
