50-VFE / 50-VPE serija pilotno vodenih protieksplozijsko varnih elektromagnetnih ventilov

Znamka:SOLH proizvajalca Richge Technology

 I. Pregled izdelka

     Serija SOLH 50 je ognjevarna pilotno vodena linija izdelkov za elektromagnetne ventile, odporne proti eksplozijam, razdeljena na dva osnovna modela:

     --50-VFE: 5/2-potni ognjevarni elektromagnetni ventil

     --50-VPE: 3/2-potni ognjevarni elektromagnetni ventil

     Celotna serija je certificirana s certifikatom Ex d Ⅱ BT4 proti ognju, obveznim certifikatom China Ex-CCC proti eksplozijam in mednarodno odobritvijo TIIS proti eksplozijam, z oceno vodoodpornosti in odpornosti proti prahu IPX6. Primeren je za vnetljiva in eksplozivna plinska okolja cone 1 in cone 2, vključno s premazom, litijevo baterijo, kemikalijami, črnilom, prašno embalažo ter opremo za podporo nafte in plina.

     Vse tuljave imajo enotno porabo energije 3,5 W, zasnovo brez mazanja in podpirajo dve obliki namestitve: posamezno navojno montažo in razdelilni ventilski otok z več postajami.

Osnovna razlika med dvema modeloma

     --50-VFE: Za dvosmerni pogon dvosmernih valjev

     --50-VPE: Združljiv z vakuumskim podtlakom in enostransko delujočimi jeklenkami

     Protieksplozijsko varno ohišje in tuljave so popolnoma zamenljivi med obema modeloma, medtem ko ventilski zračni prehodi in razdelilne osnove niso zamenljivi.

2. Univerzalne standardne specifikacije za zaščito pred eksplozijo (velja za oba modela)

2.1: Parametri protieksplozijske varnosti

     --Oznaka eksplozije: Ex d Ⅱ BT4 Gb (najvišja površinska temperatura T4: 135 ℃); izbirne nizkotemperaturne različice T5 / T6

     --Razred zaščite: IPX6, odporen na brizganje vodnega curka, stabilen v vlažnih in prašnih delavnicah

     --Certifikati: Kitajska obvezna Ex-CCC, japonski TIIS, mednarodni standard za zaščito pred eksplozijami IEC, okoljska skladnost RoHS

     --Nevarne cone: cona eksplozije plina 1, cona 2; združljiv z delovnimi okolji z etilenom, propilenom, topili za barve in vnetljivim prahom

     --Možnosti ožičenja: kovinska ognjevarna kabelska uvodnica T-tipa, ognjevarne ožične omarice L-tipa za preprečevanje uhajanja električne iskre

     --Napetosti tuljave: DC24V / DC12V, AC220V / AC110V; konstantna moč tuljave 3,5 W, nizka proizvodnja toplote za zaščito pred eksplozijo

2.2 Splošni mehanski parametri

     -- Delovni medij: suh čist stisnjen zrak, inertni plin; vakuumsko delovanje je na voljo samo za 50-VPE

     --Mazanje: Brez mazanja, usklajeno z enoto za kombiniranje zraka brez olja AFC; Trojne enote AC/BC z oljno meglo so prepovedane za vakuumske tokokroge

     --Ročna preglasitev: ročni zatič s pritiskom, možnost zaklepanja / brez možnosti zaklepanja za testiranje vezja v izklopljenem stanju

     --Namestitev: Ventil je mogoče namestiti pod katerim koli kotom brez omejitve gravitacije

     --Max preklopna frekvenca: cikel 1Hz; Odzivni čas ≤45 ms (testirano pri standardnem dovodu zraka 0,5 MPa)

     --Delovna temperatura: različica T4: -10℃ ~ +50℃; Nizkotemperaturna različica T6: -10 ℃ ~ +40 ℃ (notranja zaledenitev ni dovoljena)

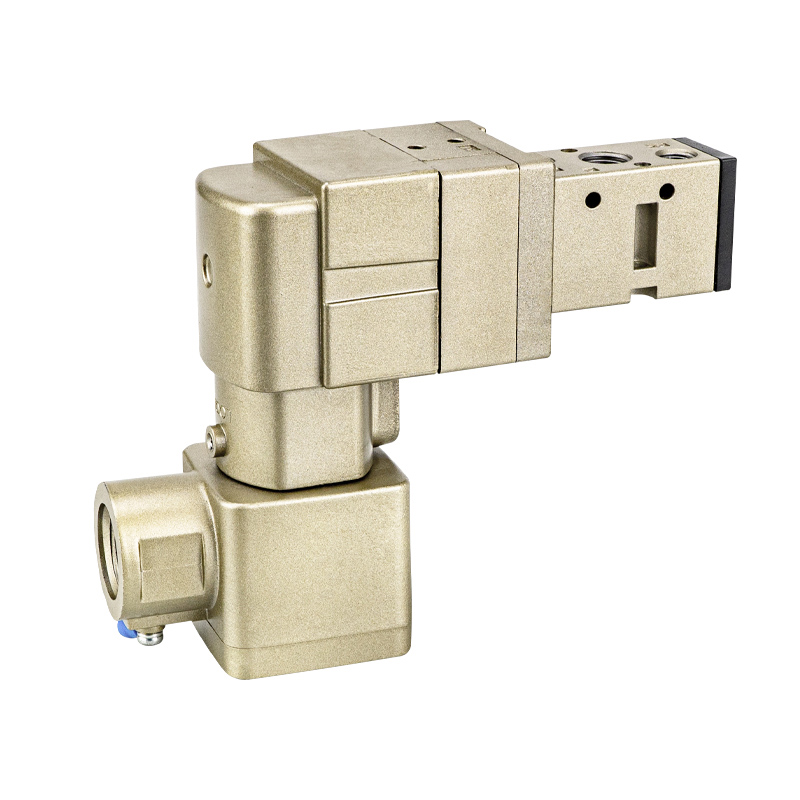

3. 5-portni protieksplozijsko varni elektromagnetni ventil serije 50-VFE (serija 50-VFE3000 / 5000)

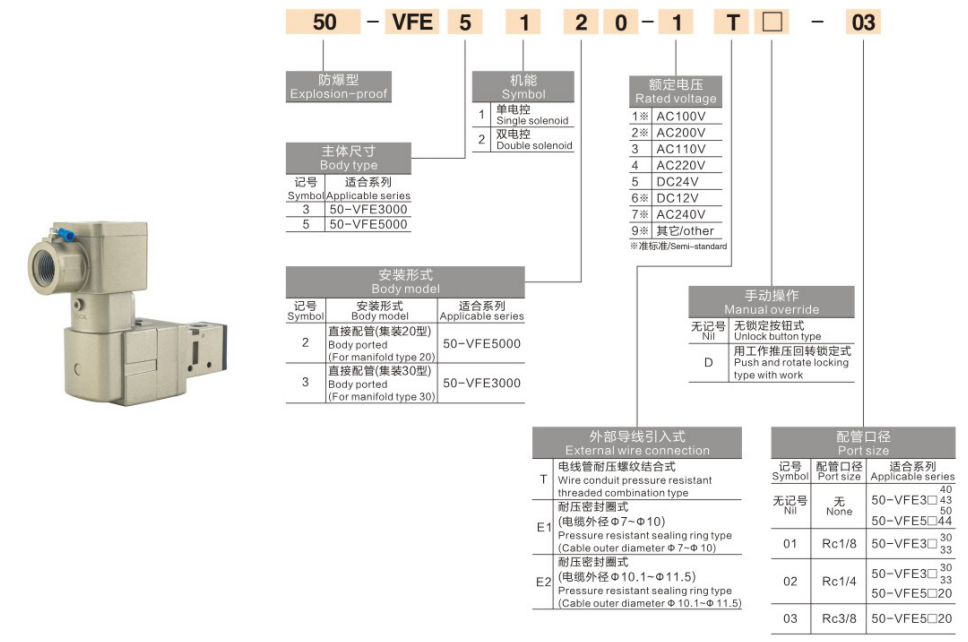

3.1 Definicija kode modela (primer: 50-VFE51201T)

     --50: Ognjevarna koda serije

     --VFE: 5/2-smerni pilotni ventil z elastičnim tesnilom

     --5: 5000 specifikacija visokega pretoka

     --1: povratna vzmet z enojnim elektromagnetom

     --2: Neposredna montaža z navojem

     --0: Standardna konfiguracija

     --1: navoj vrat G1/4

     --T: Kovinska ognjevarna kabelska uvodnica

Podspecifikacije modela

     --50-VFE3000:Kompakten nizek pretok, efektivna presečna površina 18 mm², Cv=1,0, priključek G1/8

     --50-VFE5000:Standardni pretok glavnega toka, efektivna presečna površina 45 mm², Cv=2,5, glavni tok G1/4

3.2 Struktura in logika zračnega tokokroga (5/2 način)

    --Opredelitev vrat:P dovod, A izhod, B izhod, R1/R2 dve neodvisni izpušni odprtini; glavni ventil + pilotni ventil centraliziran izpušni plin, za poenostavitev razporeditve ožičenja niso potrebne ločene pilotne izpušne cevi

     --Struktura tuljave:Elastično tesnilo pilotske tuljave; najmanj 0,15 MPa razlike v tlaku, ki je potrebna za pogon tuljave, ne more premakniti pod vakuumskim podtlakom

Funkcionalni načini

    --pojle solenoid (pripona 1):Napeto → P→A, B→R2; ponastavitev vzmeti za izklop → P→B, A→R1, enosmerna ponastavitev cilindra

    --Dvojni solenoid (pripona 2):Funkcija zaklepanja spomina, ohranja položaj ventila po izpadu električne energije, idealna za dolgotrajne vpenjalne postaje

3.3 Ustrezni dodatki za namestitev

     --Navojna montaža:Neposredna navojna povezava G1/8, G1/4, združljiva s priključki KQ2 in pnevmatskimi cevmi PU/PA

     --Otok razdelilnega ventila:Namenska 5-portna razdelilna osnova 50-VV5FE3 (za serijo 3000) / 50-VV5FE5 (za serijo 5000), podpira do 10 postaj centralizirano oskrbo z zrakom; zračni kanali razdelilnika ustrezajo samo ventilom VFE, mešana montaža s 3-portnimi ventili VPE je prepovedana

3.4 Tipične aplikacije (samo za kroge z dvojno delujočim cilindrom)

     --Dvojno delujoči prenosni, zamaški, vpenjalni cilindri za vpenjanje na eksplozijsko varnih proizvodnih linijah

     --NAMUR pnevmatski krogelni ventil/krmilna loputa krmiljenje aktuatorja za kemične cevovode

     -- Centralizirana avtomatizacija ventilskega otoka za delavnice za nanašanje premazov in litijevih baterij

     --Vsi protieksplozijsko varni pnevmatski sistemi, ki zahtevajo dvosmerno gibanje valja pri iztegovanju in vlečenju

3.5 Opomba o omejitvah

     Vakuumski tokokrogi so strogo prepovedani. Brez zadostne razlike v tlaku pod negativnim tlakom se tuljava ne more premakniti, kar povzroči izgubo priseska in okvaro cilindra. Združljivo samo s standardnim pozitivnim dovodom zraka 0,2 ~ 0,9 MPa.

4. 3-portni protieksplozijsko varni elektromagnetni ventil serije 50-VPE (serija 50-VPE500 / 700)

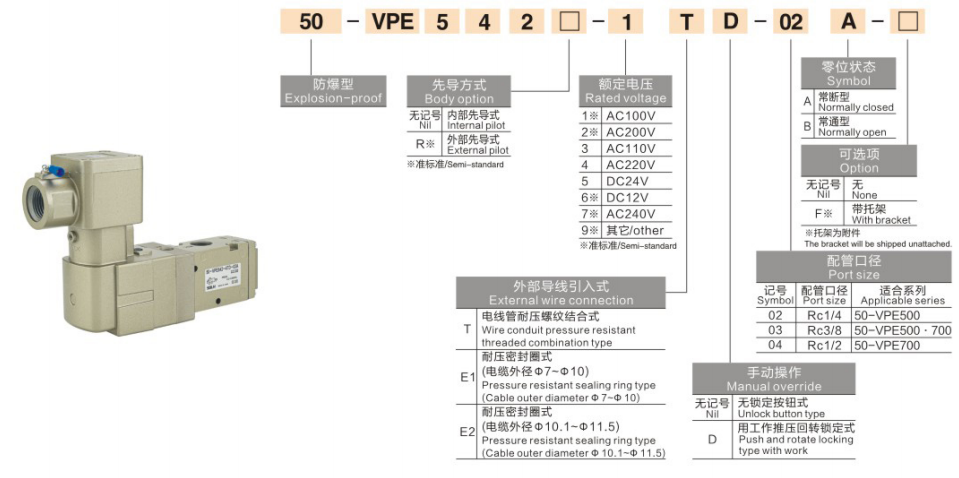

4.1 Definicija kode modela (primer: 50-VPE54201T)

     --50: Ognjevarna koda serije

     --VPE: 3/2-smerni elastični tesnilni pilotni ventil

     --542: specifikacija VP500, normalno zaprt NC z navojem

     --0: Standardna konfiguracija

     --1: navoj vrat G1/4

     --T: Kovinska ognjevarna kabelska uvodnica

Podspecifikacije modela

     --50-VPE500: Standardni pretok, efektivna presečna površina 41,4 mm², Cv=2,3, za konvencionalno vakuumsko rokovanje

     --50-VPE700: Visok pretok, efektivna presečna površina 72 mm², Cv=4,0, za vakuumski transport velikih listov in kartonov z več luknjami

4.2 Struktura in logika zračnega tokokroga (3/2 normalno zaprt NC, NO kabriolet)

     --Opredelitev vrat: P dovod, A izhod, R enojni izpuh; neodvisna pilotna izpušna odprtina PE. V območjih z veliko prahu, varnimi pred eksplozijami, lahko zunanje cevi vodijo izpušne pline na varna območja

     -- Struktura tuljave: Pilot tip s trdim tesnilom, zagon brez diferenčnega tlaka, stabilno delovanje pod popolnim vakuumom do -101,2 kPa, namenski ognjevarni ventil za vakuumske tokokroge

Delovna logika NC (brez preklopa funkcij)

     --Pod napetostjo: P priključen na A za dovod zraka, R zaprt; vakuumski generator proizvaja podtlak, enostranski valj se raztegne

     --Izklop: P izklopljen, A samodejno povezan z R za razbremenitev tlaka; prisesek takojšen prekinitev vakuuma, enodelujoča cilindrična vzmet se samodejno umakne. Ob izklopu opreme, odporne na eksplozije, se obdelovanci sprostijo, da se izboljša varnost delovanja

4.3 Ustrezni dodatki za namestitev

     --Neposredna navojna montaža: navojni priključki M5, G1/8, G1/4, neposredno nameščeni pred vakuumskimi generatorji

     --Posebni vakuumski kolektorski otok: 3-portna ekskluzivna osnova 50-VV3PE z neodvisnimi zračnimi kanali, ni ga mogoče mešati s 5-portnimi ventili VFE

4.4 Glavne prednosti (samo združljiv ognjevarni ventil za vakuumska protieksplozijsko varna vezja)

     --Zagon brez diferenčnega tlaka, združljiv z delovnimi pogoji vakuumskega podtlaka in standardnega pozitivnega tlaka

     --Avtomatsko razbremenitev tlaka ob izgubi moči; obdelovanci se sprostijo, ko se oprema, odporna proti eksploziji, ustavi, da se prepreči poškodba zaradi vpenjanja ali nevarnost padca

     --Poppet tesnilo z ultra nizkim puščanjem, brez zmanjšanja sesanja med dolgotrajno vakuumsko adsorpcijo

4.5 Tipične aplikacije

     --Ravnanje z vakuumom, odpornim proti eksploziji: vakuumski generator ZU/ZB + prisesek medpomnilnika ZPT za litijevo baterijo, prevleko in pobiranje materiala, odpornega na eksplozijo

     --Enosmerno delujoči vzmetni povratni cilindri za dviganje, vpenjanje in izmet preprostega orodja

     -- Adsorpcijski prenos pod negativnim tlakom filmov, kartonov in steklenih plošč v vnetljivih in eksplozivnih delavnicah

     -- Tokokrogi za izklop dovoda zraka in vzdrževanje tlaka za opremo, odporno proti eksploziji

5. Primerjalna tabela: 50-VFE VS 50-VPE

6. Standardno protieksplozijsko varno popolno ujemanje pnevmatskega tokokroga

     --vezje1: Vakuumsko ravnanje s protieksplozijsko zaščito (50-VPE54201T):  Kombinacija zraka brez olja, odporna na eksplozijo AFC2000 → 50-VPE54201T → cev PU6 → ravni vakuumski generator ZU + prisesek medpomnilnika ZPT

    --Krog 2: Dvojni cilindrični prenos, odporen proti eksplozijam (50-VFE51201T):  Eksplozijsko varna zračna trojna enota AC2000 → 50-VFE51201T 5-portni ventilski otok → PU8 cev → SC/SDA dvojno delujoč protieksplozijsko varen valj

    --Krog 3: Enodelujoča vpenjalna vpenjalka, odporna na eksplozijo:  Eksplozijsko varen regulator tlaka AR → 50-VPE500 → PU4 mikro cev → MAL mini enosmerni valj

7. Izbirne in protieksplozijsko varne specifikacije delovanja

    --Vakuumska vezja morajo imeti samo 50-VPE:  Struktura tuljave 50-VFE se ne more premakniti brez razlike v tlaku; njegova uporaba za vakuumske tokokroge povzroči popolno okvaro in varnostna tveganja zaradi padca obdelovanca. Trojne enote AC/BC z generatorji oljne meglice so strogo prepovedane za vakuumske sisteme, saj bo kontaminacija z oljem blokirala loputo VPE in povzročila puščanje.

    --Dvojno delujoči cilindri morajo imeti 5-portni ventil 50-VFE:  3-vratni VPE zagotavlja le en izhod zraka in ne more realizirati dvosmernega gibanja cilindra pri podaljšanju in vlečenju; ne more nadomestiti 5-portnih ventilov.

     --Mešana montaža razdelilnih podstavkov je prepovedana:  5-portna osnova VFE in 3-portna osnova VPE imata neodvisne odprtine za zračne kanale. Navzkrižna namestitev bo povzročila puščanje zraka v celotnem tokokrogu in okvaro opreme.

    --Maobvezna pravila za ožičenje proti eksploziji:  Pri tesno zaprtih kablih je treba uporabiti originalne tovarniške kovinske ognjevarne kabelske uvodnice tipa T; brez izpostavljenih kovinskih kontaktov znotraj omaric za ožičenje. Nepooblaščena zamenjava z običajnimi plastičnimi vtičnicami je prepovedana. Če pilotna izpušna odprtina PE potrebuje zunanjo drenažo, morajo cevi voditi izpušne pline v označena varna proti eksploziji območja, da se prepreči kopičenje vnetljivega plina.

    --Zahteva za sprednjo filtracijo dovoda zraka:  Zračni filter AF/AFC (natančnost 5 μm) mora biti nameščen pred protieksplozijsko varnimi ventili. Prah in vodna para, ki vstopita v ohišje ventila, povzročita zagozditev tuljave, kar lahko povzroči nevarnost izgorevanja in eksplozije v delovnih pogojih, zaščitenih pred eksplozijo.

     --Predpisi o vzdrževanju in remontu:  Pred razstavljanjem zaradi vzdrževanja zaprite ročni krožni ventil HSV in izpušni preostali tlak v cevovodu. Demontaža protieksplozijsko varnega ohišja pod napetostjo ali pod pritiskom je prepovedana; poškodovane ognjevarne spojne površine razveljavijo vse certifikate protieksplozijske zaščite.

8. Področja industrijske uporabe

     Eksplozijsko varni premaz in montažne linije za litijeve baterije, avtomatizacija brizganja barve, avtomatsko krmiljenje kemičnega cevovodnega ventila, delavnice za prah za tiskanje s črnilom, proizvodne linije za embalažo, odporno proti eksplozijam, pnevmatski aktuatorji, ki podpirajo nafto in plin, farmacevtska čista oprema, varna proti eksplozijam, protieksplozijsko varni manipulatorji za sortiranje prašnega materiala.

Povzetek v enem stavku

     Ognjevarni krmilni elektromagnetni ventili serije SOLH 50, razdeljeni na 50-VFE 5-priključni navojni tip za dvodelujoče cilindre in 50-VPE 3-priključni navitni tip za vakuumske in enostransko delujoče cilindre, certificirani Ex d II BT4 / CCC / TIIS z oceno IPX6, ki služijo kot certificirane varne pnevmatske preklopne rešitve za vsa območja Industrijske proizvodne linije vnetljivih eksplozivov 1 in cone 2.
