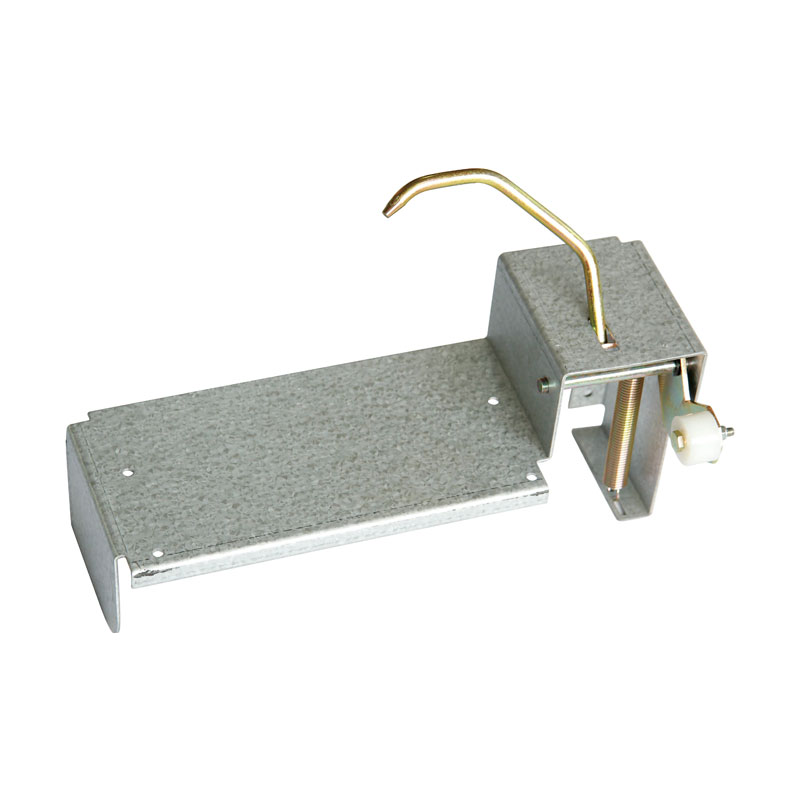

Zapora sekundarne vtičnice stikalne naprave je ključna varnostna komponenta, zasnovana za zagotavljanje varnega in zanesljivega delovanja sekundarne vtičnice v sistemih električnih stikalnih naprav. Ta zaklepni mehanizem uveljavlja varnostne protokole s preprečevanjem nepooblaščenega ali nevarnega vklopa sekundarnih vtičnic, s čimer ščiti tako osebje kot opremo. Zaklep sekundarnih vtičnic stikalnih naprav je izdelan iz trpežnih in proti koroziji odpornih materialov, kot so nerjavno jeklo in robustne zlitine, ki zagotavljajo dolgotrajno delovanje in odpornost v različnih delovnih okoljih.
Uporaba sekundarne zapore vtičnice stikalne naprave:
● Sklopi stikalnih naprav: Idealni za uporabo v ploščah električnih stikalnih naprav, kjer so zapore sekundarnih vtičnic ključne za zagotavljanje varnega in nadzorovanega delovanja visokonapetostnih komponent.
● Industrijski električni sistemi: Primerno za industrijska okolja, ki zahtevajo robustne rešitve za zaklepanje za ohranjanje varnosti delovanja in preprečevanje nepooblaščenega dostopa.
● Komunalna infrastruktura: popolna za komunalne instalacije, kjer so zanesljivi in varni zaklepni mehanizmi bistveni za pravilno delovanje in varnost električnih omrežij.
Vijaki
1. Vzdržljiva konstrukcija: izdelana iz visokokakovostnih materialov, odpornih proti koroziji, kot je nerjavno jeklo ali trpežni polimeri. Zasnovan tako, da vzdrži težka industrijska okolja in nudi zanesljivo delovanje pri neprekinjeni uporabi.
2. Vsestranska združljivost: zasnovan tako, da je združljiv s široko paleto konfiguracij sekundarnih vtičnic in sistemov stikalnih naprav. Ponuja prilagodljivost za integracijo v različne električne nastavitve, bodisi za nove instalacije ali naknadne vgradnje.
3. Skladnost s standardi: Upošteva industrijske varnostne standarde in predpise, da zagotovi zanesljivo delovanje in skladnost z električnimi varnostnimi kodami.
Naris in montažna dimenzijska risba
| 5XS.573.010 |
|
|
|
serijsko številko |
ime |
kodno ime |
Samo/set |
| 1 | Nosilec |
BXS.043.017.1-4 |
1 |
| 2 | valjček |
8XS.224.021 |
1 |
| 3 | Natezna vzmet |
8XS.288.015 |
1 |
| 4 | Varjenje verižne palice |
5XS.174.017 |
1 |
| 5 |
轴 |
3XS.200.020 |
1 |
| 6 | Odprite zadrževalni obroč 6 |
GB896-88 |
2 |
| 7 | Vijaki |
8XS.900.010 |
1 |
| 8 | Matica M5 |
GB6170-86 |
1 |
| 9 | Tesnilo obroča 5 |
GB9-87 |
1 |
| 10 | Tesnilo obroča 5 |
GB97.1-85 |
1 |
Naprava za zaklepanje sekundarne vtičnice 5X5.573.010 Podpora 8XS.043.017.1-4 Priročnik
|
serijsko številko |
ime |
H |
Opomba |
| Nosilec |
8XS.043.017.1 |
136 mm |
Ročni voziček odklopnika VD4, opremljen z ≤1250A in vozički podobne velikosti |
| 8XS.043.017.2 |
116 mm |
Ročni voziček z odklopnikom VSI |
|
| 8XS.043.017.3 |
126 mm |
Ročni voziček odklopnika VD4, opremljen z ročnimi vozički 1600-2500 A in podobnih velikosti |
|
| 8XS.043.017.4 |
80 mm |
Ročni voziček odklopnika VD4, opremljen z ročnimi vozički 3150A in podobne velikosti |
|
| 8XS.043.017.14 |
100 mm |
|
